Станки для производства сварной сетки – энергоэффективная производительность

Выпускаемая на нашем оборудовании сварная кладочная сетка выгодно отличается высокой конструкционной прочностью, широкой областью применения и продолжительным сроком службы в любых климатических условиях. Согласно отзывам специалистов, производство сварной сетки на заводе, оснащённым нашими станками, обладает следующими преимуществами:

высокая рентабельность;
безупречное качество сварной сетки;
большие объёмы выпускаемой продукции;
минимальные отходы;
нетрудоёмкое техническое обслуживание задействованного оборудования;
оптимальное энергопотребление

Грамотно подобранное оборудование для производства сварной сетки – это залог успеха профильного предприятия, работающего в привлекательных условиях формирования широкой сети постоянных покупателей и высокой профессиональной репутации.

Производство кладочной сетки – оптимальные решения

Сегодня любой завод, занимающийся выпуском сетки, заинтересован в сотрудничестве с ответственным производителем высокорентабельных и надёжных станков, являющихся основой организации рабочих процессов. Промышленное производство сварной кладочной сетки на оборудовании, изготовленном нашей компанией – это высшие стандарты качества выпускаемой продукции, дополняемые высокой надёжностью механизированных линий.

На основе наших станков можно оперативно и с минимальными затратами организовать завод сварных сеток, который быстро станет основой прибыльного бизнеса. Постоянный высокий спрос на выпускаемую продукцию будет обеспечен, поскольку обусловлен значительно растущими объемами строительства и ростом предприятий, для которых этот материал является основным сырьём.

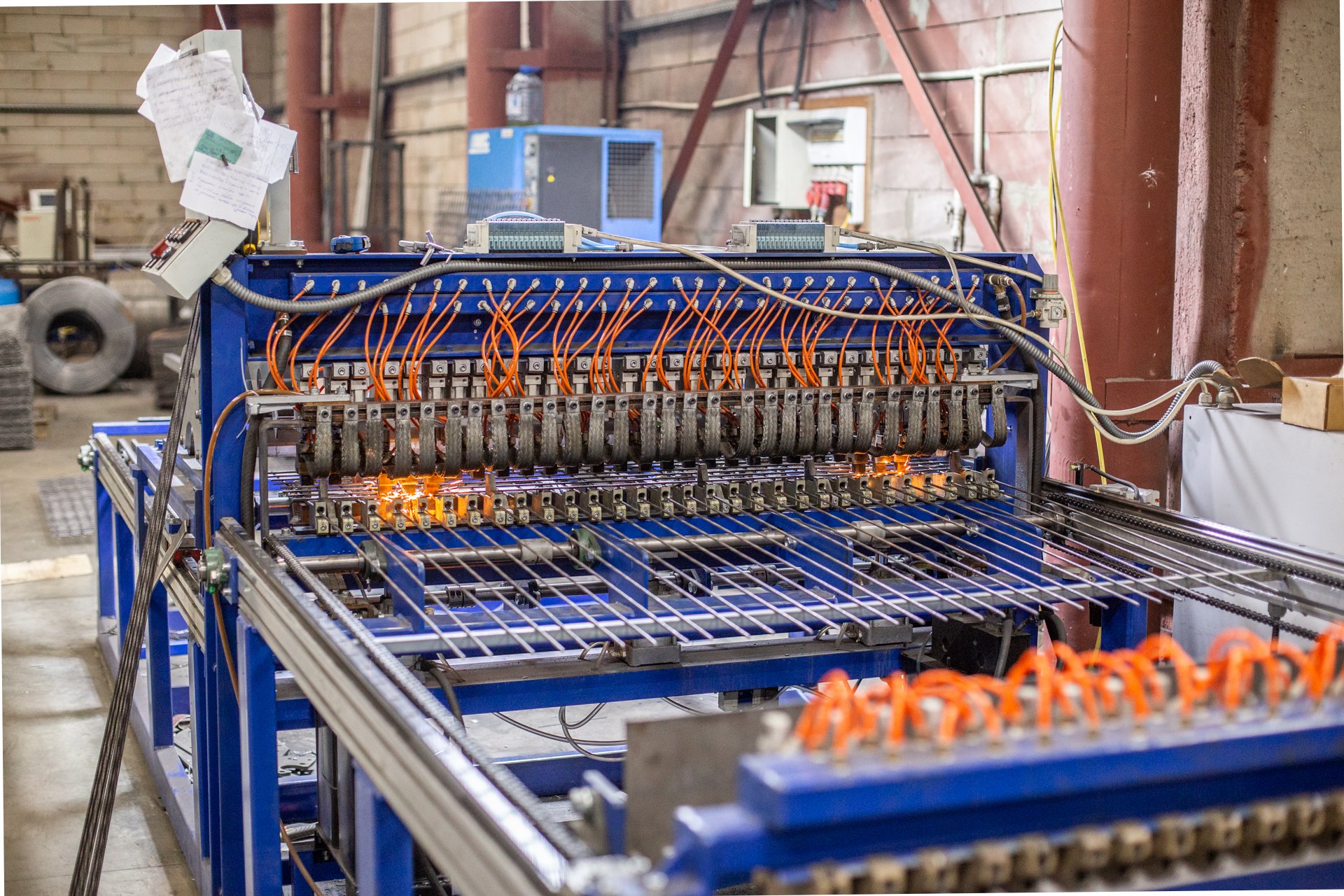

Предлагаемый вашему вниманию станок для производства кладочной сетки – это ручная линия сварки, обладающая следующими приоритетами:

эффективная работа с металлическим прутом, представленным широким классом диаметров и сплавов;
эргономичная компактность агрегата, позволяющая экономить полезное пространство;
высокая производительность при небольших затратах электроэнергии и заготовок;
возможность подбора параметров сварки под тип металлического прута;
простота эксплуатации и обслуживания

Выпускаемые нашим предприятием высококлассные станки для производства сварной сетки реализуется в рамках лизинга на основе авансирования с последующей рассрочкой.

Характеристики ручных линий сварки
Максимальная ширина сетки, мм	1000		1500	2000	по запросу
Диаметры свариваемых прутков, мм	от 3х3 до 6х6				по запросу
Размер ячеек (с шагом 50 мм), мм	от 50×50 до 200х200				от 50×50 до 200х200
Напряжение питающей сети, В	380(50 Гц), сечение 25х3 мм², медь				380(50 Гц), сечение 25х3 мм², медь
Максимальная мощность трансформатора, кВт	75				75
Усредненное потребление электроэнергии, кВт/ч	5-10				5-10
Давление сжатого воздуха,атм	6				6
Диаметр фитингапневмосети, мм	10				10
Расход охлаждающей воды,л/ч	400				400
Давление системы охлаждения, атм	3				3
Охлаждающая жидкость	Антифриз/вода (чистая, нейтральная илислабо щелочная)				Антифриз/вода (чистая, нейтральная илислабо щелочная)
Температура охл. жидкости,° C	не выше 25				не выше 25
Диаметр крана охлаждения, дюйм	1/2				1/2
Масса, кг	380	400		430
Габариты (ДхШхВ), м	1,6х0,9х1,5	2,1х0,9х1,5		2,6х0,9х1,5
Коммерческое предложение

Также, на нашем сайте вы можете найти информацию о машинах контактной сварки типа МТ. Все стандартные модели доступны в онлайн каталоге, специальные конфигурации станков по вашему запросу. Мы подберем для Вас оборудование соразмерно бюджету и требуемому объему готовой продукции среди автоматических линий или полуавтоматических машин.

Воронежская областьБелгородская областьБрянская областьКурская областьТамбовская областьКалужская областьОрловская областьТульская областьЯрославская областьИвановская областьКостромская областьМоскваМосковская областьТверская областьРязанская областьСмоленская областьВладимирская областьЛипецкая областьРеспублика ДагестанСтавропольский крайЧеченская РеспубликаКарачаево-Черкесская РеспубликаИнгушетияКабардино-Балкарская РеспубликаСеверная Осетия — АланияКраснодарский крайАстраханская областьРеспублика КалмыкияВолгоградская областьАдыгеяРостовская областьКрымСевастопольСанкт-ПетербургЛенинградская областьМурманская областьРеспублика КарелияНовгородская областьВологодская областьАрхангельская областьНенецкий автономный округКалининградская областьРеспублика КомиПсковская областьВитебская областьМогилевская областьГомельская областьБрестская областьГродненская областьМинская областьРеспублика Саха (Якутия)Камчатский крайПриморский крайХабаровский крайАмурская областьМагаданская областьСахалинская областьЕврейская автономная областьЧукотский автономный округРеспублика БурятияРеспублика ТываРеспублика ХакасияАлтайский крайЗабайкальский крайКрасноярский крайИркутская областьКемеровская областьНовосибирская областьОмская областьТомская областьКурганская областьСвердловская областьТюменская областьЧелябинская областьХанты-Мансийский автономный округ — ЮграЯмало-Ненецкий автономный округРеспублика БашкортостанРеспублика Марий ЭлРеспублика МордовияРеспублика ТатарстанУдмуртская РеспубликаЧувашская РеспубликаКировская областьНижегородская областьОренбургская областьПензенская областьУльяновская областьСамарская областьСаратовская областьПермский крайОстальные регионы России и страны

630015, Россия, г. Новосибирск, ул. Планетная, д. 30, к1-1а

Тел: +7 (383) 287-12-93 — по оборудованию
Email: [email protected] (для заказов)

Время работы: Пн-Пт, с 9.00 до 18.00
(+4 часа к МСК)

Используйте WhatsApp и Viber
чтобы отправить сообщение + фото.
Тел: , +7-983-310-48-27, +7-983-510-31-49

Технические консультации, запасные части:
Тел: +7 (383) 239-48-27
Тел: +7 (383) 310-31-49
Email: [email protected]

Время работы: Пн-Пт, с 9.00 до 18.00
(+ 4 часа к МСК)

Оборудование для производства сварной сетки

Компания Союз Восток предлагает Вашему вниманию Оборудование для производства сварной сетки

Оборудование для производства сварной сетки относится к категории высокорентабельной техники. При правильном подборе и грамотном использовании станки этого типа способны приносить предприятию солидную прибыль.

Где используется?

Кладочная и арматурная сетка – высоко востребованный в строительстве товар. Без нее невозможно добиться необходимой по стандарту прочности сооружений.

Ее используют

при укреплении кирпичной кладки;
для придания прочности бетонной заливке;
в штукатурных работах;
в стяжке фундамента.

Технология изготовления

В производстве арматурной основы используется специализированное оборудование. Принцип работы его заключается в сваривании параллельно расположенных и пересекающихся под углом 90° струн проволоки диаметром 3 – 5 или 8 мм.

Количество электродов	24
Максимальная ширина сетки	2500mm
Диаметр проволоки	3-8mm
Длина сетки	3-12m
Размер продольных прутков	50-200mm
Размер поперечных прутков	50-200mm
Скорость сварки	40-60 строк/минута
Система управления	PLC контроллер

Пневмоавтоматика представлена итальянской компанией Camozzi и немецкой FESTO;
Электронный блок управления от французской компании Schneider electric;

Вспомогательное оборудование

Машина по намотке арматурной сетки

Данное оборудование предназначено для правки и обрезки в размер стальных прутков различных областей применения.

Станок предназначен для обрезки сетки, выходящей в непрерывном режиме после сварочного агрегата.

Мы предлагаем

Поставка оборудования под ключ

Пусконаладочные работы

Выпуск пробной партии

Обучение и консультация персонала

Постгарантийная поддержка

Гарантия от завода изготовителя 12 месяцев.

Не нашли нужное оборудование? мы поможем найти!

Станок для производства кладочной сетки

Годовой объем оборудования

Ежегодный выпуск оборудования

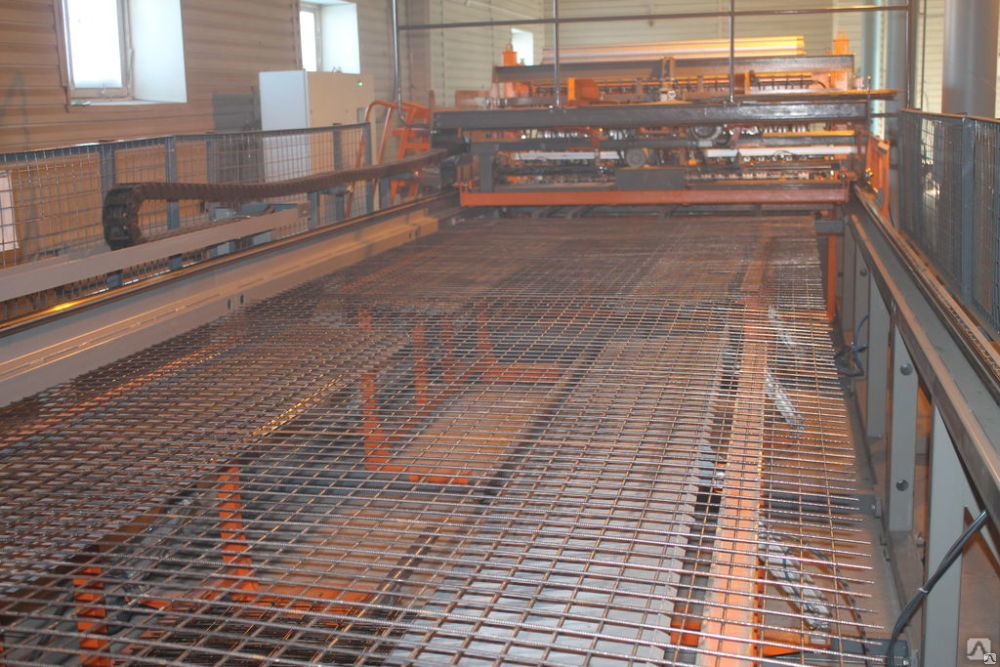

Автоматическая сварочная машина для арматурной сетки Masonry

Полностью автоматический сварочный аппарат для армирования ячеистой сети

Информация о машине

100-300 2500мм

Диаметр сварки	5-8 / 6-12mm
Пространство между линиями	100-300mm
Межпроводное пространство
Сварка сетки ширина

основные характеристики полной автоматической кладки проволочной сетки армирующей сетки сварочный аппарат

	армирующих сварочный аппарат для сетчатой сварки	Новый сварочный аппарат для армирования сеток
электроды	26	26
Номинальное напряжение	AC380 В 50 Гц (по индивидуальному заказу)	AC380 В 50 Гц (по индивидуальному заказу)
Номинальная мощность	1800 кВА	1820 кВА
0009	60 раз / мин
Превышение размера	9 × 3,2 × 2,2 м (по индивидуальному заказу)	16 × 3,6 × 2,5 м (по индивидуальному заказу)
подача поперечной проволоки	Предварительно и автоматически Подача	Предварительная и автоматическая подача
Линия подачи проволоки	Предварительная обрезка	Предварительная резка
Подача проволоки	Ручная подача	Автоматическая подача
Рисунок сетки	Авто цикл	Авто цикл

Характеристики полностью автоматической сварочной сетки для арматурной сетки 9000 3

1. техника синхронного управления: этот сварочный аппарат для армирования стальной проволоки использует технологию синхронного управления, время сварки и вспомогательная сварка контролируется системой программ ПЛК.

2. панель ввода: Сенсорный экран и клавиатура форм ввода делают работу более понятной и разумной.

3. бункер для уточной проволоки: бункер для уточной проволоки, приводимый в движение шаговым двигателем, находится в процессе. Уточная проволока опускается в точное положение автоматически.

4. Устройство подачи проволоки: Устройство подачи проволоки, приводимое в действие серводвигателем, автоматически подает проволоку, экономя трудозатраты и повышая эффективность сварки.

5. Система вытягивания сетки: система вытягивания сетки, управляемая серводвигателем, повышает скорость вытяжки и точность размера отверстия сетки.

6. Различные сетчатые изделия: Сварочные изделия разнообразны. 30 различных видов сеток могут появиться на одной панели сетки.

7. новый трансформатор: новый и высокоэффективный трансформатор сварочного аппарата расширяет диапазон диаметров сварочной проволоки. Система водяного охлаждения продлевает срок службы трансформаторов.

8. охлаждение электрода: система водяного охлаждения электрода продлевает срок службы электродов.

Применение полностью автоматической машины для сварки арматурной сетки для кладки проволочной сетки

Полностью автоматическая машина для сварки арматурной сетки для кладки проволочной сетки широко используется для производства высокоуровневой строительной и мостовой сетки, сетки для армирования дорог, строительной арматурной сетки и пол лить сеткой.

Упаковка и отгрузка

Комплект полностью сварочного аппарата для сварки арматурной сетки для кладки

Автоматизированный аппарат для сварки арматурной сетки из кладочной сетки упакован в пластиковую пленку и деревянный ящик.
1. Основная машина обычно упаковывается в пластиковую пленку и фиксируется в контейнере с помощью стального троса для обеспечения устойчивости.
2. Запасные части и шкаф управления загружены в деревянный ящик.
3. Необходим один контейнер 20 или 40 футов.

Послепродажное обслуживание

Полностью автоматический сварочный аппарат для армирования проволочной сетки

1. Гарантия: 12 месяцев после установки машины, за исключением уязвимых частей. По гарантии мы заменим сломанную деталь бесплатно, если повреждение вызвано самой машиной.

2. Номер техника: один на машину

3. Служба поддержки 24 часа.

4. Установка, обучение и техническое обслуживание: мы предоставляем полные инструкции по установке и принципиальную схему. При необходимости мы отправим лучшего специалиста на ваш завод для установки и обучения.

FAQ

Полностью автоматический сварочный аппарат для арматурной сетки для кладки проволочной сетки

В: Что следует учитывать при выборе машины?
A: Качество, сервис, гарантия и дизайн.
В: Что отличает ваши машины от машин других компаний?
A: Secure-Nett предоставляет бесплатное дизайнерское обслуживание, гарантийное обслуживание, строгий контроль качества и конкурентоспособную цену.
В: Можете ли вы создавать нестандартные машины, если я имею в виду дизайн?
A: Да, большинство наших машин для экспорта были изготовлены по спецификациям. Мы можем разработать и изготовить в соответствии с требованиями клиентов.
В. Могу ли я получить вашу машину того цвета, который мне нужен?
A: Да.
В: Как мне ухаживать за машиной?
A: Просто старайтесь избегать техногенных аварий, кислот и т. Д.
В: Какой тип машины предлагает Secure-Nett?
A: Наша продукция — это сварные сетки, сварочные машины для строительных сеток, сварочные аппараты для армирования, сварочные аппараты для проволочной сетки, автоматические сварочные машины для проволочной сетки, сварочные машины для изготовления сетки из кирпича, сварочные машины для габионов, машины для ограждения из проволочной сетки, машины для производства колючей проволоки, разверните сетку машины и вспомогательное оборудование.
В: Является ли ваша компания фабрикой или торговой компанией?
A: Secure-Nett — фабрика по производству.
В: Какие виды оплаты вы принимаете?
A: Мы принимаем T / T (30% / 70%), L / C в виде, наличные деньги и т. Д.

Почему выбирают нас

Почему выбирают нас?

Ответственный и честный производитель;

16-летний опыт производства сварочных аппаратов;

11 национальных патентов;

Центр самоисследований и разработок;

Имеются индивидуальные сварочные аппараты;

Конкурентоспособная цена и высокое качество;

Идеальное послепродажное обслуживание

Информация о компании

Hebei Secure-Nett Fence Facility Co., ООО

1. История компании

Secure-Nett основана в 2000 году, расположена в Аньпине, известном как производственная база проволочной сетки и сварочного аппарата в Китае. Мы сертифицированы по ISO 9001 в 2004 году.

2. Основная конкурентоспособность

Мы глубоко знаем, что инновации — это мотивация выживания и развития предприятия. Мы создали специализированную команду. Ориентируясь на годы самостоятельных исследований, Secure-Nett получила 11 запатентованных технологий. Каждый год мы выпускаем машины нового типа на международной выставке в Аньпине.С тех пор, как наши новые машины были представлены на рынке, их хорошая автоматизация, стабильное движение и удобство в работе неизменно получают высокую оценку и одобрение.

Честность и верность являются основой Secure-Nett. Материал конструкции и компоненты, используемые в машинах, имеют гарантированное качество. Важными компонентами являются известные бренды на борту или дома. Станки, изготовленные по индивидуальным заказам грушевых компаний, соответствуют одному стандарту

3. Мировой рынок

Secure-Nett широко используется на внутреннем рынке.Наши собственные сетчатые изделия гарантируют Шанхай Экспо и т. Д. Между тем, мы экспортируем продукцию более чем в 30 стран и регионов. Secure-Nett рассчитывает добиться взаимной выгоды и взаимовыгодного отношения с глобальными клиентами. Ориентируясь на потребности каждого клиента и послепродажное обслуживание, мы хотели бы установить стабильное сотрудничество с вами.

Приглашаем Вас посетить наш завод!

Станок и другое оборудование для производства сетки кладочной и сварной.

Цельнометаллическая сетка имеет ряд преимуществ: прочность и надежность, гибкость, легкая окрашиваемость и минимальная толщина в сочетании в разнообразными формами ячеек способны придать сетке привлекательный и эстетический внешний вид. Она на всем протяжении эксплуатационного срока не обвисает и отлично сохраняет заданную форму.

Компания ООО «ФИРМА» предлагает оборудование для производства кладочной сетки по оптимальным расценкам. Это является основным направлением нашей деятельности. Весь ассортимент наших станков предназначен для изготовления арматурных заготовок для производства железобетонных конструкций, арматурных каркасов разнообразных форм, кладочных и сварных сеток, а также для армирования кирпичной кладки.

Наша компания предлагает следующее оборудование для производства кладочной сетки и сварной сетки. Станок для производства кладочной сетки МТ-91 – самое универсальное производственное оборудование, легкое в эксплуатации и зарекомендовавшее себя надежностью и практичностью. В наши дни является самым популярным, поскольку сочетает в себе низкую стоимость и высочайшую производительность. Для производства используется низкоуглеродистая проволока, соответствующая стандарту ГОСТ 3282-74.

Многоточечный станок для производства сварной сетки Twinweld – состоит из станков с электронным программированием, предназначенным для производства элементов сварной сетки в рулонах или панелях. Для производства применяется арматурная проволока из стали в бобинах. Функциональность данных станков позволяет применять одну или две сварочных головок для регуляции производительности. Требуемая конфигурация станка осуществляется за счет действия модульных систем для штабелирования и складирования рулонов или панелей кладочной сетки.

Многоточечный станок для производства кладочной сетки P Weld – является автоматическим станком с электронным управлением. Он предназначен для выпуска кладочной сетки в рулонах или панелях. Для производства может применяться стальная проволока в бобинах или бухтах в рифленом или гладком виде. Используя две сварочные головки, можно увеличить производство. Требуемая конфигурация станка осуществляется за счет действия модульных систем для штабелирования и складирования рулонов или панелей кладочной сетки.

Многоточечный станок для производства сварной сетки MRSA – предназначен для производства сеток любого типа в продольной или поперечной плоскости. Для производства используются заранее подготовленные прямые стержни. В производстве не применяется арматурная проволока из бухт. В зависимости от пожеланий заказчика изготавливаются различные конфигурации сетки. Данный станок предназначен для ограниченного выпуска продукции и не подходит для высокопроизводительной деятельности. Может быть интересен производителям, выпускающим продукцию крупных и нестандартных размеров в небольших объемах.

Станок Для Сетки коды ТН ВЭД (2020): 8515210000, 8463300000, 8462299100

Оборудование сварочное: станок для производства сетки	8515210000
Станки металлообрабатывающие: станки ткацкие автоматические для изготовления сетки из проволоки,	8463300000
Оборудование металлообрабатывающее: для производства сетки двойного кручения	8463300000
Машины кузнечно-прессовые: станок для гибки арматурной сетки	8462299100
Станок для производства сварной ограждающей сетки, LM-3A/250.	8515210000
Станок для оклеивания угловых профилей сеткой из стекловолокна, напряжением 220-230В	8479899708
Технологическая линия PREVENTEX 3/3 для изготовления сетки и шаров из сетки, обеспечивающих взрывобезопасность наполненных ими емкостей с взрывоопасными веществами, в составе: станок для производства сетки (	8462491000
Оборудование для сварки промышленное: станок для производства сетки,	8515210000
Станок полуавтоматический для многоточечной электрической сварки сопротивлением стальной сетки	8515210000
Станки полуавтоматические для сварки сетки из металлической проволоки , с маркировкой LM-5X1/2, LM-6X1	8515210000
Автоматический и полуавтоматический сварочный станок для производства кладочной сетки, торговой марки JIAOYANG, модели: GWC-3000D, GWC-2100C	8515210000
Машины кузнечно-прессовые: станок для гибки сетки, мод. PRE 4/C	846221800
Станок для оклеивания угловых профилей сеткой из стекловолокна,	8479899708
Автоматический сварочный станок для производства кладочной сетки торговой марки MOLONG, модель: MLG-1650 в том числе в комплекте с бухтами	8515210000
Оборудование электросварочное промышленное: Автоматический дуговой сварочный станок для кладочной сетки	8515310000
Автоматический сварочный станок для производства кладочной сетки, торговой марки MOLONG, модель: MLG-1650.	8515210000
Оборудование для сварки промышленное: станок для сварки сетки с контрольным кабинетом, сварочный аппарат,	8515210000
Оборудование технологическое для пищевой промышленности: станок-полуавтомат для упаковки плодовоовощной продукции в сетки	8422300008
Оборудование металлообрабатывающее: станок для изготовления сетки двойного кручения и габионных конструкций	8463300000
Отрезной станок для проволоки (обрезка края сетки), модель QB-6 Wire mesh cutting machine	8462218009
Оборудование для сварки и газотермического напыления: станки электрические для контактной сварки проволочной сетки	8515210000
Машины кузнечно прессовые: станок для изготовления просечно-вытяжной сетки	8462491000
Станки металлообрабатывающие: линии производства кладочной (дорожной) сетки,	8463300000
Оборудование металлообрабатывающее: станки по изготовлению сетки	8463300000
Станки металлообрабатывающие: Оборудование для производства проволочной сетки	8463300000

Оборудование для производства сварной сетки

ОБОРУДОВАНИЕ ДЛЯ СВАРОЧНОЙ СЕТКИ

Сварная арматурно-кладочная сетка, также известная как строительная сетка, используется для армирования кирпичной кладки, стяжки фундамента, штукатурных работ. Кроме того, такая сетка используется для ограждения строительных объектов, изготовления различных загонов, вольеров и клеток в животноводстве и на птицефабриках. В агрокомплексах сварная сетка применяется как каркас теплиц. Сварную сетку можно использовать для армирования железобетонных конструкций, монолитных плит и покрытий, монолитных поясов, защитных стальных ограждений, усиления существующих перекрытий при реконструкции, любых других целей, где необходимо установить арматуру.

При производстве арматурной основы используется специализированное оборудование. Принцип его работы заключается в сварке параллельных и пересекающихся под углом 90 ° струн проволоки диаметром 3-5 или 8 мм.

ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ СВАРОЧНАЯ МАШИНА R-2500D

Основные персонажи

В аппарате используется электрическая и электронная технология синхронного управления. Время сварки и центрирование. Сварка состоит из цифровой и интегрированной электрической схемы.
Эта операция точна, имеет стабильную работу, твердую точку сварки и без сварных дорожек. Не только скорость сварки высока, но и проста в освоении и эксплуатации.
Станок оснащен точным оборудованием для нарезки утка (запатентовано) и позиционирования (запатентовано), поэтому длина утка одинаковая и правильная, нет необходимости разрезать боковые стороны, сетчатую панель.
Система вытяжки использует упругую тягу (запатентовано) и устройство позиционирования отверстия сетки.
Отверстие сетки легко регулировать, размер отверстия сетки довольно точен, отверстие для сварки можно произвольно регулировать в определенном диапазоне.
Линейные провода выходят из бухты, а поперечные проволоки автоматически падают из бункера для проволоки.

Основные технические параметры

Имя	Параметр
Диаметр проволоки	Ø2. 0 — Ø5,0 мм
Пространство для линейных проводов	50-200 мм, регулируемый
Пространство для поперечной проволоки	50-200 мм, регулируемый
Макс. ширина ячейки	1500 мм
Длина ячейки	По необходимости
Количество электродов	31
Трансформатор	125 кВА × 4 комплекта
Скорость сварки	50-70 поперечин в минуту (в зависимости от диаметра проволоки и размера отверстия)
Линейные провода формы	Катушка из проволоки размотки
Крестообразная форма	Проволока прямая и обрезанная, опущенная шаговым двигателем
Мощность	380 В 50 Гц (по индивидуальному заказу)
Сечение кабеля питания	150 мм ² на каждую фазу (алюминиевый провод)
Время сварки	10 мс ~ 100 мс
Сварочное напряжение	Регулировка сварочного трансформатора
Материал	Оцинкованная / черная проволока, проволока из низкоуглеродистой стали, арматурная проволока. Прочность на разрыв ≤550 Н / м, содержание углерода ≤0,2%
Контроль сварки	SCR кремниевой контрольной сварки сопротивлением
Регулировка сварочного давления	Отрегулируйте длину балки, а также давление пружины
Трансмиссия	Электродвигатели с тормозом
Метод прессования	К весне
Метод сварки	синхронное управляющее сопротивление
Метод вытягивания сетки	Тяга эластичная
Метод контроля	Механический
Габаритные размеры (Д × Ш × В)	3. 0 м × 2,0 м × 1,5 м
Масса станка	3 т

Силовой трансформатор на заводе (предоставляется заказчиком) должен быть больше 160 кВА ~ 600 кВА, он должен находиться на расстоянии не более 50 метров от основного сварочного оборудования.

Компоновка станка на заводе

Перечень стандартного оборудования

Компоненты	Кол. Акций
Банковский перевод	32 шт.
Устройство для правки проволоки	31 шт.
Станок для правки и резки проволоки	1 комплект
Сварочная система	1 комплект
Машина для резки сетки	1 комплект
Электрический шкаф и система управления	1 комплект
Запасные части	1 комплект
Инструменты	1 комплект
Руководство пользователя (английская версия)	1 комплект

Фотографии для справки

Устройство для правки проволоки
Устройство

Правка проволоки
и отрезной станок

Машина для резки сетки

Электроды сварочные из проводящего материала

ПОЛУАВТОМАТИЧЕСКАЯ СВАРОЧНАЯ МАШИНА R-2500C

Основные параметры сварочного оборудования

Проволока из низкоуглеродистой стали

Количество сварочных электродов	31
Линейный провод и поперечные диаметры	2. 0 ～ 5,0 мм
Пространство для линейных проводов	50 ～ 200 мм, бесступенчатая регулировка
Пространство для поперечной проволоки	≥25 мм, бесступенчатая регулировка
Армированный материал	с содержанием углерода ≤0,2% и пределом прочности ≤550 МПа
Скорость сварки	40-60 поперечных стержней в минуту (в зависимости от диаметра проволоки и отверстия в ячейке)
Мощность трансформатора сварочного	125 кВА × 4 комплекта
Ссылка на сварочную способность	Ø 2-5 мм ， на каждый трансформатор может приходиться 8 точек ， мин. диафрагма 50 × 50;
Режим линейной подачи проволоки	Предварительная нарезка ， Искусственная резьба
Режим подачи поперечной проволоки	Предварительная резка ， автоматически падает с помощью шагового двигателя

Рабочее состояние

Внешний источник питания	3 фазы 380 В 50 Гц ， расстояние от главного шкафа управления ≤ 50 м
Управляющее напряжение	24 В постоянного тока
Электроемкость	Одиночное управление ≥150 кВА
Главный трансформатор	Максимальный перепад давления ≤10%, напряжение короткого замыкания ≤5%
Площадь поперечного сечения фаз ЛЭП	120 ～ 150 мм ² (медная проволока)
Рабочее состояние	Температура 5 ~ 40 ° C, относительная влажность воздуха ≤90% (20 ° C)
Система охлаждения	Чистая вода от нейтральной до слабощелочной (ph 7 ~ 8), Расход воды 2 м ³ / ч, Температура воды на входе 25 ~ 30 ° C, Давление воды на входе 0,15 ~ 0,3 МПа, Холодопроизводительность 12кВт

Схема сварочного оборудования

Удерживающая пластина
Главный сварочный аппарат
Бункер для поперечной проволоки
Тягач с ЧПУ

Этот рисунок предназначен только для справки. Дизайн может быть изменен по желанию заказчика.

Подготовка основного оборудования

Главный сварочный аппарат	сварочная система	1 комплект
	Устройство позиционирования поперечной проволоки
	Устройство позиционирования линейного провода
	система управления
	шкаф управления
Дополнительные компоненты	опорная платформа	1 комплект
Дополнительные компоненты	стремянка	1 комплект
Поперечная проволока падающая	поперечная проволока	1 комплект
Устройство для вытягивания сетки	ЧПУ перетаскивание	1 комплект
Устройство для вытягивания сетки	Устройство для вытягивания сетки туда и обратно	1 комплект
Вспомогательное оборудование	Правильно-отрезной станок	2 комплекта
Запасные части	Изнашиваемые детали, такие как электродные блоки, контакты, медные соединения, бесконтактные переключатели, предохранители и т. Д.	1 комплект

Описание оборудования

Главный сварочный аппарат

1 Основной сварочный аппарат представляет собой устройство для формирования точки сварки путем сварки и прессования позиционированной линейной проволоки и поперечной проволоки.

Бункер для поперечной проволоки

Бункер с поперечной проволокой — это автоматическое опускающееся устройство, подходящее для правки и измельчения материала определенной длины.

Тележка для вытягивания сетки с ЧПУ

Ступенчатая тяга сетки в основном состоит из тянущей рамы, тележки для тяги и поддерживающей сетчатой трубы.

Принять программируемую систему управления ПЛК, интерфейс работы с сенсорным экраном.
Каждая функциональная структура оснащена устройством обнаружения неисправностей и имеет функцию автоматического аварийного отключения.
Характеристики сетки и рабочие параметры каждого механизма задаются через интерфейс сенсорного экрана.

Вспомогательное оборудование. Станок для правки и резки проволоки

Макет

Выплата
Защитная полка
Правильный станок основной
Трос падающий с взлетно-посадочной полосы

Подробные установочные размеры и компоновка оборудования не будут предоставлены до тех пор, пока не будет определен контракт и все его машинные параметры.

Правильный станок основной

Основная правильная машина состоит из крутильного устройства, правильного устройства, режущего устройства и механизма передачи энергии.

Падающая взлетно-посадочная полоса

Взлетно-посадочная полоса для опускания проволоки состоит из прямой проволочной полосы, устройства определения длины ， и загрузки материалов.

Выплата

Защитная полка

Система управления

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА СВАРОЧНЫХ СЕТЕЙ СЕРИИ RGA

Конструкция оборудования для производства сварных сеток и металлокаркасов серии RGA не уступает оборудованию таких ведущих зарубежных производителей, как Clifford (ЮАР), Schnell (Италия), AWM (Италия). При изготовлении этого оборудования широко используются комплектующие ведущих мировых производителей. Данная линейка оборудования обеспечивает полный цикл производства сварной сетки с высокой степенью автоматизации процессов, высокой эксплуатационной надежностью, быстрой и удобной наладкой.

Состав линии по производству сварной сетки

Модуль подачи продольного прутка.
Единица накопления.
Сварочный портал (основной аппарат линии, отвечающий за сварку прутков).
Модуль подачи поперечной штанги.
Модуль продольного перемещения сетки (роликовый конвейер).
Вариант. Ножницы гильотинные.
Вариант. Блок штабелирования.
Вариант. Сетчатый пакер.
Вариант. Размотчик проволоки.

Материал сетки — проволока низкоуглеродистая, проволока нержавеющая, проволока арматурная, проволока оцинкованная; Правильно-отрезной станок необходим для производства мерных стержней.

Технические характеристики оборудования для сварки сеток

Модель	Длина продольных стержней, мм	Длина поперечин, мм	Диаметр проволоки, мм	Расстояние между линейными проводами, мм	Шаг поперечной проволоки, мм
РГА-125	2000 ~ 6000	1000 ~ 2400	Ø3 ~ 6	≥100 (50)	≥50
РГА-200	2000 ~ 6000	1000 ~ 2400	Ø6 ~ 10	≥100 (50)	≥50
РГА-300	2000 ~ 6000	1000 ~ 2400	Ø6 ~ 12	≥100 (50)	≥50

Энергозатраты оборудования для производства сварной сетки

Количество сварочных трансформаторов	9 шт.
Мощность трансформатора при цикле нагрузки 50%	150 кВА
Номинальный вторичный ток	22 КА
Вторичное напряжение	9 В
Количество цилиндров	30 шт.
Компрессор	мощность 50 л.с., 500 кг / см ²
Расстояние между электродами	95 мм
Напряжение питания	3 фазы 380 В 50 Гц ± 10%
Сечение кабеля питания	300 мм ² на одну фазу
Предохранители с задержкой срабатывания	1600 А
Давление воздуха	5 ~ 8 кг / см ²
Расход воды на охлаждение	250 л / мин.
Температура воды	комнатная температура ± 3 ° C

Краткое описание оборудования для сварки сетки

Предварительно обрезанные поперечины на правильной машине подаются оператором в бункер модуля подачи поперечин с помощью балочного крана или лебедки.

Продольные мерные прутки загружаются непосредственно в модуль подачи продольных прутков.Это сокращает время простоя сварочного аппарата за счет загрузки прутков в положение подачи к сварочному порталу во время изготовления предыдущей сетки.

После подачи команды пуска сетка начинает сварку на сварочном портале. Затем сетка полностью перемещается с помощью сервопривода продольного модуля. Пакетировочный модуль укладывает сетку в стопку.

Правильно-отрезной станок необходим для производства мерных стержней.

Модуль подачи продольного прутка

Модуль загрузки продольных прутков позволяет загружать прутки (максимум 60 шт.) И подавать их к сварочному порталу во время изготовления предыдущей сетки, тем самым сокращая время простоя линии, повышая производительность в среднем в 1,5-2 раза.

Продольный стержень вставляется оператором вручную в направляющие втулки.Продольные стержни перемещаются к сварочному порталу с помощью тележки. Проволочные датчики позволяют исключить возможность изготовления бракованной проволочной сетки.

Единица накопления

Оборудование имеет 2 комплекта механизмов подачи проволоки. Первый набор приводится в движение двигателем, направляя продольные стержни в бункер для хранения (максимум 60 продольных стержней). Второй комплект приводится в движение роликовым конвейером с сервоприводом для передачи продольных стержней на сварочный портал.

Сварочный портал с модулем подачи поперечины

Сварочный портал является основным агрегатом линии. Максимальная пропускная способность линии, диаметр свариваемых стержней, геометрические размеры и конструкция сетки определяются характеристиками сварочного портала.

Сварочный портал оборудован модулем подачи поперечной балки (с бункером на 2 тонны), который автоматически подается во время сварки.

Электроды кубической формы из специального материала (основа — медь, армирующие добавки — TiC, TiO ₂) позволяют увеличить срок их службы за счет многократного использования торцов.

Производительность сварочного портала 60-80 ригелей в минуту (в зависимости от диаметра прутка), скорость сварки 0,5-1,2 секунды.

Воздушный компрессор не входит в базовую комплектацию.

Система управления

Система управления сварочным оборудованием включает в себя программируемый логический контроллер и панель оператора с интерфейсом HMI. Доступна встроенная система диагностики неисправностей. Управление режимами сварочного портала осуществляется микрокомпьютером с помощью тиристорного преобразователя.

Система водяного охлаждения (опция)

Для эффективной работы сварочного трансформатора необходимо использовать систему водяного охлаждения проточного или замкнутого типа. Система состоит из следующих основных компонентов: рама, помпа, радиатор, блок управления, резервуар для воды.

Гильотинные ножницы (опция)

Гидравлический нож автоматически разрезает сварную сетку по длине.

Материал ножа:	SKD11
Диапазон диаметров обрабатываемой детали:	Ø4,0-8,0 мм
Скорость резания:	45 резов / мин.
Ширина отсекаемой ячейки:	макс.3100 мм
Мощность гидромотора:	20 л.с.

Блок штабелирования (опция)

Установка выполняет разворот сварной сетки и транспортировку на склад.

Длина роликового конвейера:	13 метров
Интервал:	75 × 75 мм — 250 × 250 мм
Ширина ячейки:	1500 мм — 3100 мм
Длина ячейки:	3500 мм — 6000 мм
Вес сетки:	280 кг (поворот)
Грузоподъемность роликового стола:	макс.4200 кг (только для штабелирования)
Срок выполнения:	<20 сек.
Время выгрузки готовой продукции:	15-20 сек.

Разматыватель проволоки (опция)

Разматыватель проволоки применяется, когда исходной заготовкой для подачи продольных прутков является проволока в бухтах. Вместимость — 60 шт. Размотчик проволоки оснащен двигателем и преобразователем скорости подачи проволоки.

Укладчик (опция)

Основная задача модуля пакетирования и прокатки — освободить сварочный портал от готовой сетки. Пресс-подборщик расположен непосредственно под модулем продольной транспортировки, где формируется стопка ячеек. В конце производственного процесса следующий нож пресс-подборщика опускается и складывается в штабель.

Длина роликового конвейера	7 метров
Интервал ячеек:	100 × 100 мм — 250 × 250 мм
Ширина ячейки:	2400 мм — 3100 мм
Длина ячейки:	3000 мм — 6000 мм
Высота завязанной сетки:	400 мм
Скорость склеивания:	<35 сек / комплект для штабелирования
Время выгрузки готовой продукции:	15-20 сек.

Модуль продольного перемещения сетки (роликовый конвейер)

Модуль продольного перемещения сетки через сварочный портал, за счет использования сервопривода, позволяет изготавливать сетку с переменным шагом ячеек. Расстояние между поперечинами устанавливается через панель управления и может плавно изменяться.

ЛИНИЯ СВАРОЧНОЙ ПРОВОЛОЧНОЙ СЕТКИ КОЛОННОГО ТИПА

Варианты сварочной сетки колонного типа

24 сварочных цилиндра.
6 комплектов трансформаторов.
Автозагрузка бокового проводника в бак.
Шаг поперечный 20 ÷ 250 мм.
Проволока основы загружается в намоточное устройство, после чего она выпрямляется и сваривается.
ЧПУ управляет рисованием и обрезкой сетки.
После окончания процесса сварки проволочную сетку снять со стола.
Диаметр проволоки: Ø2 ÷ Ø6 мм; Ø6 ÷ Ø12 мм.
Шаг продольный 100 ÷ 250 мм.
Максимальная ширина проволочной сетки — 2400 мм.
Максимальная длина проволочной сетки — 6000 мм.
Производительность: 2 секунды на проволоку (производительность зависит от диаметра проволоки).

ПОЛУАВТОМАТИЧЕСКАЯ СВАРОЧНАЯ ЛИНИЯ ПРОВОЛОЧНОЙ СЕТКИ

Варианты полуавтоматической линии сварки проволочной сетки

2 комплекта трансформаторов 120 кВА.
Диаметр проволоки: Ø2 ÷ Ø10 мм.
Производительность: 3,5 сек / провод.
Размеры производимой сетки:

2400 мм x 3000 мм
1800 мм x 3000 мм
1200 мм x 3000 мм

12 комплектов цилиндров, управляемых независимо. Возможность настройки в соответствии с требованиями к продукту.
2 комплекта трансформаторов, расположенных по обеим сторонам машины.
12 комплектов цилиндров, расположенных в верхней части станка.
Регулируемый сварочный ток
Полуавтоматическая загрузка проволоки в форму.
Сварка запускается ножным переключателем.
Конечный продукт высокого качества без деформации.

АВТОМАТИЧЕСКИЙ СВАРОЧНЫЙ СТАНОК ДЛЯ ПРОВОЛОЧНОЙ СЕТКИ

От

Мин. /Максимум. ширина проволочной сетки:	1000-2600 мм
Макс. ширина проволочной сетки:	2500 мм
Мин. / Макс. длина проволочной сетки:	1000-6000 мм
Диаметр линейной проволоки (мин. / Макс.):	3,0 ~ 6,0 мм
Диаметр горизонтальной проволоки (мин./ макс.):	3,0 ~ 6,0 мм
Макс. количество проволок для сетки:	24 шт.
Шаг линейного провода:	50 мм
Шаг проволоки по горизонтали:	50 мм
Рабочий цикл:	до 60-80 поперечных проволок / мин.
Скорость пайки для одной поперечной проволоки:	0,1 ~ 1,2 с (зависит от диаметра проволоки)

МАШИНА ДЛЯ СВАРОЧНОЙ СЕТКИ RG-200S-2400-24T

Технические характеристики

Параметры производимой сетки

Мин./Максимум. ширина сетки	1000-2500 мм
Макс.ширина сварной сетки	2400 мм
Мин. / Макс. Длина ячейки	1500-6000 мм
Поперечный диаметр проволоки (мин. / Макс.)	5-12 мм
Диаметр поперечной проволоки (мин. / Макс.)	5-12 мм
Макс.толщина пересечения	≤24 мм
Максимальное количество продольной проволоки на ячейку	24 стержня
Шаг продольной проволоки	100/150 мм
Шаг поперечной проволоки (мин)	50 мм
Вертикальный выступ троса	25 мм

Производственная мощность

Сварочный цикл	до 80 поперечин Ø6 — 7 мм в минуту до 60 поперечин Ø8 — 12 мм в минуту
Скорость сварки поперечин	0. 5 — 1,2 сек. (зависит от диаметра проволоки)
Время выброса сварной сетки, возврата зажимных щипцов, введения продольных стержней	3-5 сек.

Для прутков Ø6 мм × Ø6 мм, сваренных с шагом 100 мм × 100 мм, для размеров ячеек: 2400 мм × 3000 мм, скорость изготовления 30-35 сек / сетка

Для прутков Ø12 мм × Ø12 мм, сваренных с шагом 100 мм × 100 мм для размеров ячеек: 2400 мм × 3000 мм, скорость производства 43-48 сек / сетка

Материал заготовки

Проволока стальная мягкая, низкоуглеродистая — прямая, без окалины.Поверхность проволоки должна быть чистой, без смазки и грязи.

Характеристики оборудования

Количество сварочных трансформаторов	6 шт.
Мощность трансформатора при цикле нагрузки 50%	200 кВА
Вторичный ток для трансформатора	22 кА
Вторичное напряжение	12 В
Количество сварочных цилиндров	24 шт. (Одинарные)
Сила давления	800 кг (гидравлический)
Размер цилиндра	50 мм

Требования к инженерным сетям и коммуникациям

Источник питания	3 фазы 380 В 50 Гц ± 10%
Сечение кабеля питания	600 мм² (для одной фазы)
Предохранители с задержкой срабатывания	2000 А (не менее 0. 5 сек.)
Давление воздуха	5-8 кг / см²
Воздушный компрессор	5 л.с.
Расход охлаждающей воды	250 л / мин
Температура воды	комнатная температура

Данные инженерные сети и коммуникации предоставляются заказчиком.

Конструкция оборудования

Этот рисунок предназначен только для справки. Дизайн может быть изменен по желанию заказчика.

ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

Ручная подача продольной проволоки

Основная погрузочная платформа представляет собой съемную тележку, которая включает фиксированные направляющие каналы, куда оператор вставляет продольные тросы и ряды фиксированных фиксаторов.

Тележка активируется, когда оператор заканчивает загрузку продольного троса. Запорные зажимы помещают продольную проволоку, которая была нагружена, и перемещает ее к месту сварки. Сварочный аппарат автоматически продолжает сварочные работы.

Допустимый диаметр проволоки: 5-12 мм

МАШИНА СВАРОЧНАЯ ДЛЯ СВАРОЧНОЙ СЕТКИ

В соответствии с этапом сварки оператор может регулировать верхние цилиндры и электроды.Время сварки и сварочный ток регулируются и контролируются тиристорами и таймером микрокомпьютера для более точного шага электродов и безупречного использования электродных решеток. Сварочные трансформаторы с водяным охлаждением устанавливаются в нижней части сварочного аппарата и подключаются к удерживающему электроду с помощью гибких распределительных кабелей, также охлаждаемых водой.

ПОПЕРЕЧНАЯ ПОДАЧА ПРОВОЛОКИ

Подача поперечной проволоки осуществляется через специальный бункер автоматической загрузки прутка, в который вручную предварительно загружается необходимое количество выпрямленных и обрезанных проволок.Тележка автоматической загрузки поперечной проволоки оснащена бункером для сортировки, позиционирования и выброса проволоки.

Максимальная нагрузка привода поперечной проволоки: 2 тонны

ЗАЖИМНОЕ УСТРОЙСТВО ДЛЯ СВАРНОЙ СЕТКИ

Устройство снабжено сервомотором и зажимными ручками, на которых подвешивается сетчатая панель первого ряда поперечной проволоки. Затем захваты протягивают сетку на оставшийся метр, исходя из величины поперечного шага.

Максимальный размер шага: 3 м за раз.

СИСТЕМА УПРАВЛЕНИЯ

Оборудование имеет интерфейс HMI, работающий в системе Windows и основанный на программном логическом контроллере (ПЛК).Все параметры устанавливаются сразу на панели. Присутствует система диагностики проблем с отображением картинок, позволяющая быстро устранить и избежать чрезмерно длительных остановок машины. Подача, проталкивание и разгрузка продольной проволоки осуществляется серводвигателем с инвертором, а сам сварочный аппарат управляется контроллером S.C.R и микрокомпьютера. Рабочий процесс связан с ПЛК и отображается на экране в графической форме, а также в виде уведомлений об ошибках.

Анализ неисправностей:

Проблема с подачей проволоки
Отсутствие провода
Ошибка при выгрузке продольных стержней
Ошибка выталкивания поперечин
Неподача продольных стержней вперед
Отсутствие сварочного усилия при перегрузке серводвигателя
Неправильная установка
Ненормальное пневматическое давление
Перегрев

УСТРОЙСТВО ДЛЯ ПОВОРОТА И УКЛАДКИ ПРОВОЛОКИ (ДОПОЛНИТЕЛЬНО)

После сварки сетка роликами перемещается в зону хранения.

Применимые размеры:
Межстрочный интервал	75 × 75 мм ~ 250 × 250 мм
Ширина сетки	1000 мм ~ 2600 мм
Длина ячейки	3500 мм ~ 6000 мм
Вес сетки	280 кг (поворот)
Грузоподъемность роликового конвейера	макс. 4200 кг (только стайлинг)
Время поворота	меньше 20 сек.
Время выхода	15-20 сек.
Длина роликового конвейера	13460 мм

Эксплуатация оборудования

Сварка

Ручная подача продольной проволоки.
Точная настройка шага сварки (при необходимости).
Тележка автоматической загрузки поперечной проволоки оснащена бункером для сортировки, позиционирования и проталкивания проволоки.
Время сварки и сила тока регулируются в зависимости от диаметра проволоки.

Прокладка проводов

Готовая сетка будет помещена на укладчик.
По достижении необходимой высоты оператор перемещает скопившиеся сетки с помощью мостового крана.
Эти действия повторяются до тех пор, пока объем укладки не достигнет необходимого лимита.

ВИДЕО РАБОТЫ СВАРОЧНОГО ОБОРУДОВАНИЯ

Полуавтоматический сварочный аппарат

Полностью автоматический сварочный аппарат для проволочной сетки

Как работает оборудование для сварки сетки

Автоматическая линия сварки сетки

Купить машину для производства проволочной сетки по лучшим ценам Местное послепродажное обслуживание

О продуктах и поставщиках:

Купите машину для производства проволочной сетки по доступным ценам только на Alibaba.

com. С помощью всего нескольких щелчков мышью можно заказать продукты, не выходя из дома. Эта машина для производства проволочной сетки используется для производства проволочной сетки, и поэтому нельзя ставить под угрозу их качество. Они используются во многих отраслях промышленности из-за их высокой производительности и долговечности.

В зависимости от требуемой производительности на Alibaba.com доступны различные типы машины для производства проволочной сетки , которую можно выбрать в соответствии с конкретными требованиями. Диаметр проволоки, ширина ячейки и размер отверстия ячейки - это факторы, которые меняются от машины к машине.Машины для сварки заборной сетки используются для изготовления полок, стен, дорожных и заборных сеток. Для изготовления строительной и арматурной сетки используются аппараты для сварки рулонной сетки. Наконец, для изготовления сеток для клеток для животных можно использовать аппараты для сварки сетки для кур.

Машина для производства проволочной сетки широко применяется во многих отраслях промышленности, таких как горнодобывающая промышленность, строительство, сельское хозяйство и транспорт. Проволочные сетки можно использовать, среди прочего, в качестве оконных ограждений, ограждений для животных и декоративных элементов.От железных дорог до мостов и ограждений - они используются во многих отраслях промышленности. Эти машины требуют минимального регулирования, легко управляются благодаря высокой автоматизации и имеют повышенную производительность. Они следят за тем, чтобы полученные продукты были изготовлены надлежащим образом, были прочными, красивыми и гладкими.

Выберите из нескольких вариантов машины для изготовления проволочной сетки Варианты только на Alibaba.com. Проволочные сетки используются в нескольких электронных устройствах, таких как системы кондиционирования воздуха, измерительное оборудование и шумовые фильтры.Следовательно, для оптимального производства эти машины должны быть высшего качества. Независимо от того, хотите ли вы приобрести промышленные товары или личную одежду, это универсальное решение для всех потребностей.

Машины для сварки сеток | Станки для производства траншейной сетки

Machinery Indents предлагает машины для производства сеток для различных промышленных нужд. У нас большой опыт сварки сеток, поэтому мы продаем только те продукты, которые соответствуют нашим строгим стандартам.

Узнайте больше о наших машинах для сварки траншейной сетки, связавшись сегодня.

Позвоните в команду Machinery Indents по телефону 03 9357 9896 и поговорите с нами о том, как мы можем оптимизировать ваши процессы изготовления сетки. Наш внимательный и дружелюбный персонал будет рад ответить на ваши вопросы и вопросы, чтобы у вас была вся информация, необходимая для принятия обоснованного решения. Вы также можете использовать нашу онлайн-форму запроса, и мы свяжемся с вами в ближайшее время.

Серия MRSA разработана для производства электросварной сетки, начиная с холоднотянутых или горячекатаных прямых отрезков.

Установка MRSA SX основана на неподвижной сварочной головке, оснащенной электронной системой программирования и ручным позиционированием сварочных цилиндров.

Предназначен для изготовления переменного продольного шага от 50 мм. Завод оснащен полностью автоматизированным устройством для загрузки как длинных, так и поперечных проволок, что обеспечивает полностью автоматизированный производственный цикл.
