Переработка щебня – Бизнес план по добыче каменного бута и производству щебня

Содержание

Описание способов переработки щебня

Всё об известняковом щебне
24.05.2018

Известняковый щебень: применение и характеристики
24.05.2018


Щебень перерабатывается за несколько этапов. Первостепенно щебень нужно хорошо промыть. Это нужно сделать для того, чтобы исключить из его состава пылевидные и глинистые частицы. Промывка щебня производится с помощью машин-моек, на грохотах. После этого щебень обогащают по прочности. Это необходимо для того, чтобы извлечь высокопрочный щебень при переработке песчано-гравийных материалов. Щебень обогащают с помощью  установок для обогащения в тяжелых средах, механических классификаторах, отсадочных машин. Последующий этап заключается в том, что улучшают форму щебня — придают ему кубообразную форму. Достигается это при помощи избирательной сортировки на щелевидных ситах, грануляции щебня барабанах-грануляторах и в роторных дробилках. Процедуру обезвоживания щебня проводится на последнем этапе. Этот процесс обычно выполняют на виброгрохотах.

Стоит отметить, что щебень является природным каменным материалом, который получил широкое использование в строительстве дорог. Щебеночный слой может быть как самостоятельным, так и связанным с другими материалами.

Щебень используют в качестве компонента цементобетонных и асфальтобетонных смесей.

www.olimptk.ru

Что такое вторичный щебень, где применяют

1 Фев by admin


Содержание:

  • Способ производства
  • Вторичный бетонный щебень

  • Сферы применения

  • Преимущества и недостатки
  • Вторичный щебень – дробленые отходы строительной отрасли, в частности кирпич, бетон, асфальт; один из самый популярных наполнителей для бетонных изделий; благодаря технологии производства цена на такой щебень примерно в два раза ниже, чем на гранитный.

    Таким образом, вторичный щебень можно считать наиболее удачным примером производства строительных материалов из некондиционных материалов, отличным решением проблемы утилизации отходов строительной отрасли.

    Способ производства вторичного щебня

    Так как вторичный щебень – результат переработки отходов, то и производство его начинается со сбора строительного мусора.
    Чаще всего на производство вторичного щебня пускается так называемый бой – результат сноса домов или замены асфальта на дорогах. Сам процесс производства выглядит следующим образом:

    • Оценка пригодности строительного боя для вторичной переработки.
    • Сбор строительного мусора и транспортировка его к месту переработки.
    • Измельчение остатков бетона, кирпичей или асфальта с помощью гидромолота или гидрножниц.
    • Переработка измельченных кусков материала в питателе, а затем в дробилке.
    • Выборка различных включений, в частности, стекла и металла, из полученного щебня.
    • Сортировка щебня по фракциям на специальном сите – грохоте.

    Стоит заметить, что последний шаг часто исключается из общего процесса производства – в качестве наполнителя для бетонных конструкций и основания фундаментов (наиболее частые способы использования) вторичный щебень применяется без отсева по фракциям, достаточно лишь удалить из него металлический мусор электромагнитом.

    В общем-то, сравнительно простая технология позволяет значительно снижать затраты на производство вторичного щебня. Соответственно, весьма заметно снижается и конечная стоимость строительства различных объектов.

    Вторичный бетонный щебень

    Среди щебня, полученного из различного строительного сора, отдельной группой выделяют

     бетонный вторичный щебень. И эта обособленность вполне закономерна.

    В процессе сноса здания наиболее массовым видом отходов является бетон и железобетон – до половины от общей массы мусора. Порядка 75% из него признаются годными к повторной переработке. То есть практически три четверти бетона, который раньше признавался лишь никуда не годным мусором и прямиком отправлялся на свалку, в наше время можно вновь использовать в строительстве, зачастую на той же площадке, где сносилось здание.

    Многие строительные организации создают собственный производственный комплекс: после сноса здания строительный мусор не вывозится на специальные свалки, а перерабатывается. С помощью специального навесного оборудования – гидромолота или гидроножниц, цепляемого к экскаватору, остатки бетонных конструкций измельчаются. Затем в дело вступает передвижной дробильный комплекс. Особый плюс такого комплекса – возможность извлечения металлического сора уже в процессе дробления. В дробильный бункер встроены специальные сепараторы – по сути большие магниты, которые и выделяют остатки арматуры и прочие металлические включения.

    Полученный щебень зачастую даже не делится на фракции, а используется тут же – как прослойка для фундамента и как заполнитель для бетонных растворов. Около 50-60% от общей массы щебня, необходимого на строительство объекта, можно заменить вторичным, переработанным бетонным щебнем. А использование мобильного оборудования позволяет создать рециклинг, то есть замкнуть строительное производство, используя отходы.

    Сферы применения

    Вторичный щебень, полученный путем переработки строительных отходов, в частности, кирпича, бетона, асфальта, выделяется значительной прочностью. И потому сферы применения его ширятся вместе с ростом его производства. На сегодняшний день вторичный щебень готов заменить до 60% всего объема щебня при строительстве зданий. Стоит рассмотреть подробнее различные сферы применения вторичного щебня как строительного материала.

    • Бетонный заполнитель.Это наиболее популярный метод применения вторичного щебня; в качестве заполнителя для бетонных и железобетонных сооружений используется как крупный, так и непросеянный щебень.
    • Укрепление грунтов.Щебень часто используется как фиксатор подвижных или слабых грунтов при строительстве сооружений. Вторичный щебень разрешен ГОСТом для использования в качестве подсыпки при строительстве инженерных коммуникаций (водоснабжение, водоотведение и прочие).
    • Подсыпка дорог.Вторичный щебень, особенно с включениями асфальта, часто используется как подсыпка при строительстве дорог и автомобильных стоянок, в качестве нижнего слоя таковой подсыпки.
    • Дренаж.Дренажные качества щебня позволяют использовать его для водоотведения при устройстве фундаментов и котлованов.
    • Дорожное строительство.Для проселочных дорог либо дорог в частных домостроениях разрешается использование вторичного щебня вместо обычного гранитного. Однако при строительстве дорог с большой нагрузкой (федеральных трасс, например), использование вторичного щебня запрещено.
    • Устройство полов в промышленных зданиях.В качестве наполнителя при обустройстве полов в сооружениях промышленного назначения (цехах, склада и прочих) используется вторичный щебень как наиболее экономичный материал без потери качества строительства.
    • Декоративное применение.Так как благодаря исходным материалам вторичный щебень получается весьма красивым и необычным на вид (красновато-оранжевые кусоки кирпича, бело-серые камешки бетона, черные точки асфальта), его активно используют для различных декоративных работ. В частности, таким щебнем подсыпают дорожки в парках и садах, обустраивают русла «сухих ручьев» и «альпийские горки», делают отсыпку вдоль берегов искусственных водоемов и садовых зданий.

    Стоит заметить, что здесь указаны лишь наиболее часто встречающиеся варианты применения вторичного щебня, однако в действительности сфера его использования намного шире. Переработка строительных отходов в столь полезный материал как щебень – это не просто дань экологии, но и значительная экономия средств при строительстве.

    Преимущества и недостатки вторичного щебня

    Все более расширяющаяся сфера применения вторичного щебня заставляет обратить на этот материал самое пристальное внимание. Итак, чем же так хорош вторичный щебень, какие его качества можно считать достоинствами, а какие – недостатками?

    Начнем, пожалуй, с минусов. И самый главный из них таков – низкая прочность. Уточним: относительно низкая, то есть уступающая эталону – гранитному щебню. Однако ГОСТ позволяет использовать вторичный щебень как наполнитель для бетона и железобетонных конструкций.

    Еще одно отрицательное качество – низкая морозоустойчивость. И это сказывается на сфере применения вторичного щебня: категорически запрещено его использование при строительстве дорог, на которые планируется большая нагрузка. Так, вторичный щебень нельзя встретить в перечне материалов для возведения федеральных трасс, городских улиц и площадей. Однако он вполне годиться для отсыпки проселочных дорог и пешеходных дорожек.

    Однако плюсов у этого материала намного больше. И главным из них является низкая стоимость вторичного щебня – цена на него практически в два раза ниже, чем на гранитный. Это обусловлено как исходным материалом – строительным мусором, так и низкими энергозатратами на его производство.

    Второй немаловажный плюс – весьма обширная сфера применения вторичного щебня. Его с готовность используют и в строительстве дорог, и при возведении зданий, и как дренажный материал.

    nerudr.ru

    Дробление и грохочение щебня. Серия статей о производстве щебня

    В нашей предыдущей статье рассказ велся о том, как происходит добыча щебня. В этой статье речь пойдет непосредственно о производстве данного строительного материала. Этот процесс может происходить как на стационарном заводе, в том случае если регион добычи богат запасами горных пород, и строительство такого объекта представляет экономическую выгоду, либо с использованием специального мобильного оборудования. В некоторых случаях производители совмещают оба способа, производя первичную обработку на месте добычи, после чего осуществляют доставку щебня на завод при помощи карьерных автосамосвалов.

    Посмотрите видео, на котором смоделирован принцип работы конусной дробилки

    Основное технологическое оборудование, применяемое на заводах по производству, составляют грохоты, дробилки, питатели и транспортеры. Грамотно собранная технологическая линия способна практически автоматизировать весь цикл получения щебня, начиная от подачи исходного материала и заканчивая готовым продуктом, разделенным на различные фракций. Рассмотрим один из возможных технологических процессов, в результате которого получают щебень известняковый наиболее популярных фракций (5-20 мм, 20-40 мм и 40-70 мм), а также отсев (0-5 мм). Добытая горная порода из кузова автосамосвала попадает в приемочный бункер с питателем, благодаря чему заготовка равномерно подается для предварительного грохочения, или другими словами, отделения от основного материала наиболее крупных кусков, которые далее попадают на первый этап дробления.

    На первом этапе применяются дробильные комплексы щекового типа, называемые так из-за своего устройства, где одна стенка, называемая щекой, является неподвижной, а вторая находится в постоянном движении, разбивая даже самые крупные куски на мелкие и средние. После проведения предварительного дробления полученный продукт объединяется с основным материалом и направляется на второй этап дробления, который происходит с применением дробильных комплексов конусного типа. В данных дробилках материал уменьшается в размерах попадая в кольцевое отверстие между неподвижными стенками внешнего конуса и совершающими круговые движения стенками внутреннего.

    После проведения второго этапа дробления, весь полученный продукт отправляется на грохот для выделения из общей массы щебня фр 40-70 мм, которая отправляется на склад готовой продукции. Фракции большего размера поступают на повторное дробление, а фракции меньшего размера отправляются на дальнейшую обработку. Такой тип производства называется замкнутым, благодаря чему улучшается качество конечного продукта, а также снижается износ дробильных комплексов.

    Посмотрите видео, на котором смоделирован принцип работы щековой дробилки

    На третьем этапе дробления и при последующем просеве из общей массы оставшегося продукта выделяют фракцию 20-40 мм. На четвертом этапе из оставшихся кусков горной породы получают материал наиболее популярной фр 5-20 мм.

    Для производства щебня гранитного высокого качества, также называемого кубовидным применяются дробильные комплексы ударного действия. Лещадность щебня (параметр, определяющий наличие зерен пластинчатой и игловатой формы в общей массе), пропущенного через дробилку такого типа, намного ниже, а это в свою очередь увеличивает стоимость щебня.

    Процессы дробления и грохочения повторяются до тех пор, пока не будут получены все требуемые фракции. Фракция 0-5 мм, называемая также отсевом, хоть и является побочным продуктом при производстве, но также имеют свою ценность и пользуется достаточной популярностью у конечного потребителя. Таким образом производство щебня можно считать практически безотходным, что несомненно выгодно для изготовителя.

    Наша компания предлагает Вам купить щебень всех видов, в частности щебень гравийный, цена которого одна из самых выгодных в регионе. Вы можете забрать щебень самовывозом напрямую с перевалки, либо попросить наших сотрудников рассчитать наиболее выгодный маршрут доставки машинами. Мы предоставляем лучший материал для Ваших проектов!

    mosperevalka.ru

    Новые технологии производства высококачественного щебня мелких фракций

    Л.А. Вайсберг, д.т.н., А.Д. Шулояков, к.т.н., С.Л. Орлов, П.А. Спиридонов, ОАО «НПК «Механобр-техника», А.А. Далатказин, ОАО «Орское карьероуправление»

    Повышенный спрос на высококачественный кубовидный щебень мелких фракций, связанный с выполнением государственных программ строительства дорог и доступного жилья, стимулировал многие предприятия к выпуску такого продукта. Для поддержания конкурентоспособности своей продукции и соответствия её требованиям рынка предприятия вынуждены модернизировать производство путем реконструкции действующих и строительства новых технологических линий с применением современного дробильного оборудования.

    Производительность линии (установки) и содержание зерен пластинчатой и игловатой формы в щебне определяется минералогическим составом, текстурно-структурными особенностями, прочностью сырья и типом дробилки, используемой на конечной стадии дробления.

    Мировой и отечественный опыт получения высококачественного кубовидного щебня базируется на следующих альтернативных подходах:

    — применении специальных дробилок-грануляторов;

    — применении безэксцентриковых дробилок, в конструкции рабочей камеры которых закладывается возможность дробления в слое материала. Данный принцип проще всего реализуется в конусных инерционных дробилках – КИД® (зарегистрированный торговый знак ОАО «НПК «Механобр-техника»).

    Эффективность использования этих методов не универсальна и зависит от вещественного состава сырья и технологической задачи дезинтеграции.

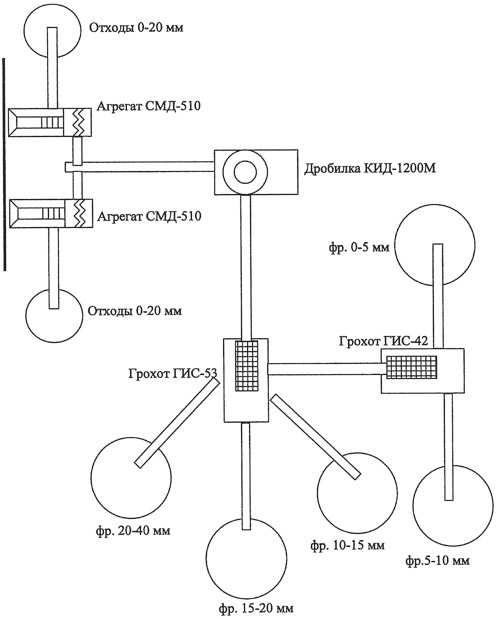

    Рис. 1 Технологическая схема установки на Буландынском каменном карьере (Республика Казахстан)

    Особенностью первого подхода является замкнутый цикл дробления и, как правило, значительный выход отсевов фракции 0–5 мм (до 40–50%), а также многостадийность производства щебня [1].

    В связи с относительно низким качеством щебня, получаемого в эксцентриковых дробилках, где реализуется принцип дробления «камень о броню», в ряде случаев после них в IV стадии дробления как раз и используются роторные центробежные дробилки-грануляторы фирмы Metso Minerals типа Barmac VSI или фирмы Sandvik типа Merlin-VSI с вертикальной осью ротора [2].

    Использование роторных центробежных дробилок может рассматриваться как дополнительная операция дробления, назначение которой – исправление формы зерен без существенного сокращения размеров дробимого материала. При такой технологической задаче удается избежать форсированных режимов разрушения материала.

    Известно, что роторные центробежные дробилки широко применяются для дезинтеграции материалов относительно невысокой прочности и абразивности: известняка, доломита, мела, гипса и др. В последние годы это оборудование активно пропагандируется для производства кубовидного щебня из крепких изверженных пород.

    В иностранной литературе такие дробилки часто называются Raunder, что буквально означает «скруглитель», т.е. основная задача такого оборудования – изменение формы зерен материала. При переработке рваного камня в центробежной ударной дробилке происходит обламывание краев зерен, поэтому форма щебня оказывается более близкой к шару, чем к кубу. Такой материал, хотя и удовлетворяет требованиям ГОСТ 8276-93, при использовании в дорожном строительстве не снижает расход вяжущего, т.к. обладает большей пустотностью, чем щебень с зернами формы, приближающимися к кубу. В работе [3] отмечено, что средняя пустотность сыпучего материала с зернами шаровидной формы при плотной укладке может достигать 36%, в то время как материал из различных многогранников имеет пустотность менее 30%.

    Опыт Орского карьероуправления подтверждает, что при получении кубовидного щебня на ударных дробилках ДЦ­1.6 производства ЗАО «Урал-Омега» для устойчивой работы перерабатываемый материал не может иметь исходную крупность более 25 мм. При этом содержание зерен пластинчатой и игловатой формы в полученном щебне фр. 5–15 мм составляет 4–8%, при выходе отсевов фр. 0–5 мм от 38 до 48%. Циркуляционная нагрузка составляет до 40% [4]. Использование современных отечественных разработок позволяет существенно упростить технологическую схему с одновременным повышением качества готовой продукции и снижением эксплуатационных расходов. Примером может служить технология, основанная на применении конусных инерционных дробилок КИД® конструкции НПК «Механобр-техника» [5].

    Данная технология успешно эксплуатируется на многих российских и зарубежных предприятиях, специализирующихся на производстве кубовидного щебня.

    Основное отличие инерционных дробилок от обычных эксцентриковых заключается в регулируемой высокой степени сокращения дробимого материала.

    Применение дробилок серии КИД® открывает уникальную возможность для реализации двухстадиальной схемы дробления крепких изверженных горных пород с целью получения кубовидного щебня при максимальном размере куска взорванной горной массы до 500 мм [6].

    Впервые такая установка введена в эксплуатацию в апреле 2008 года в Республике Казахстан на Буландынском каменном карьере для переработки гранита с получением высококачественного щебня узких фракций (5–10 мм, 10–15 мм и 15–20 мм). Технологическая схема представлена на рис. 1 Первичное дробление осуществляется в агрегате из двух щековых дробилок СМД-110А производства ОАО «Дробмаш», весь продукт дробления которого крупностью – 120 мм направляется в дробилку КИД­1200М, которая обеспечивает производительность до 150 т/ч по питанию в открытом цикле. Установка работает в связке с трехситным грохотом «Орбитор» ГИС-53 производства ОАО «НПК «Механобр-техника» и может производить щебень наиболее востребованного диапазона крупности 5–20 мм при содержании в нем кубовидных зерен до 92%, при выходе отсевов дробления 0–5 мм до 22%.

    Выбор дробилок первичного дробления был обусловлен проектными решениями, где приоритетным признано оборудование российского производства. К сожалению, отечественная промышленность до сих пор не выпускает щековых дробилок ЩДС, которые могли бы принимать кусок более 500 мм, а выдавать материал 0–120 мм с производительностью до 150 т/ч.

    Единственной приемлемой машиной может считаться дробилка СМД-110А, но ее расчетная производительность при величине разгрузочной щели 75 мм составляет 58 м3/ч, фактически до 50 м3/ч. Поэтому для обеспечения бесперебойного питания дробилки КИД­1200М проектом предусмотрена установка двух дробилок СМД-110А параллельно. В настоящее время на ОАО «Орское карьероуправление» запущена в эксплуатацию дробилка КИД­1500. Ее эксплуатационная производительность составляет от 293 до 319 т/ч.

    Результаты опробований представлены в табл. 1.

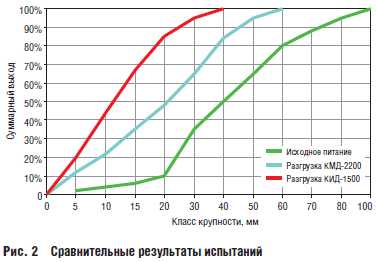

    Результаты сравнительных испытаний дробилок КИД­1500 и КМД-2200 представлены на рис. 2. Из рисунка следует, что выход необходимого товарного продукта класса 5–20 мм в дробилке КИД­1500 больше, чем в КМД-2200.

    Дробилка смонтирована на открытом воздухе в составе комплекса по производству высококачественного щебня. В качестве сырья используется габбродиабаз Круторожинского месторождения. Данный материал имеет слоистую структуру и получение из него кубовидного щебня с использованием традиционных эксцентриковых дробилок весьма затруднено.

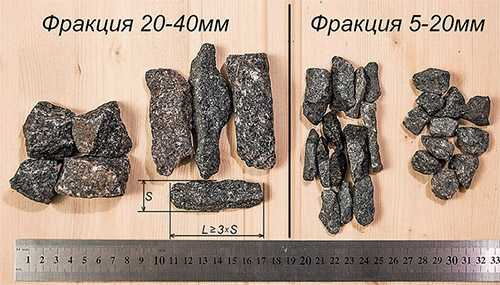

    Применение КИД­1500 позволило получить щебень фр. 5–20 мм с содержанием зерен пластинчатой и игловатой формы менее 10%, т.е. I группы качества по ГОСТ 8267-93. Дробилка принимает максимальный кусок до 150 мм.

    Технологические возможности дробилки КИД­1500 позволяют также использовать ее при реализации двухстадийной схемы получения высококачественного щебня. Для этого необходимо установить на I стадии щековую дробилку, которая бы выдавала дробленый продукт с максимальным размером кусков до 150 мм соответствующей производительности.

    Одновременно с производством щебня из изверженных горных пород существует проблема получения высококачественного щебня из песчано-гравийных смесей (ПГС). В данном случае дополнительным требованием ГОСТ 8267-93 является то, что щебень из гравия должен содержать дробленые зерна в количестве не менее 80% по массе.

    Получение такого продукта на эксцентриковых дробилках представляет определенные сложности. Как было указано выше, в таких машинах нельзя деформировать слой материала на величину, превышающую установленный между дробящими телами разгрузочный зазор, т.е. куски материала менее разгрузочной щели не будут разрушаться. Для получения щебня фракции 5–20 мм из технологического процесса выделяется на грохоте класс менее 20 мм, чтобы обеспечить дробленый продукт. Тем не менее, количество дробленых зерен в щебне не всегда соответствует требованиям ГОСТ 8267-93.

    Первый опыт применения дробилок серии КИД® для производства щебня из ПГС имел место в 2001 году, когда дробилка КИД­600 была установлена в ООО «Юлинта» (г. Боровичи, Новгородской обл.). На данном предприятии переработка велась по сухому способу, поэтому значительное количество глинистых включений попадало в КИД . Тем не менее, щебень, получавшийся в результате дробления в КИД­600, был I группы по качеству. Валдайский гравий отличается повышенным содержанием зерен слабых пород. При работе по КИД-технологии отмечено селективное дробление и обогащение по прочности, правда, при этом отмечалось некоторое снижение производительности.

    В октябре 2005 года в ООО «Промстройинвест» на Малкинском песчаногравийном карьере в Ставропольском крае смонтирована и запущена в эксплуатацию установка по выпуску кубовидного щебня на базе конусной инерционной дробилки КИД­1200М производства ОАО «НПК «Механобр-техника» [7].

    Основной технологией предусматривается вывод из процесса мелкого гравия фр. 5–20 мм после промывки на грохотах исходной песчано-гравийной смеси. Количество такого продукта достигает 100–120 т/ч. Практического применения такой гравий не находит и за годы эксплуатации на складах предприятия скопилось не менее 200 тыс. м3 этого материала. Поэтому вплотную встал вопрос о получении конкурентоспособной продукции из отходов производства.

    Для получения высококачественного кубовидного щебня взамен КМД­1750 была установлена дробилка КИД­1200М. Подверглась модернизации и классифицирующая часть установки. Были смонтированы дополнительные конвейеры и установлено второе сито на контрольном грохоте. Регулируя толщину слоя материала путем изменения величины разгрузочной щели и дробящей силы, когда слой продавливается только на определенную величину, были получены практические данные, подтверждающие возможность дробления материала в толстом слое.

    Для обеспечения заданной производительности величина разгрузочной щели составляла 45 мм. Получаемый продукт дробления – щебень, преимущественно кубовидной формы. Содержание зерен пластинчатой и игловатой формы в фр. 5–10 мм составляет в среднем 9.0%. Выход отсевов фр. 0–5 мм – 26.3%, содержание дробленых зерен до 92%.

    Необходимо отметить при этом процесс обогащения щебня по прочности. В сырье присутствуют в небольшом количестве непрочные породы, наличие которых в готовой продукции основного производства не позволяет выпускать щебень марки более 800. При дроблении в дробилке КИД® зерна слабых пород разрушаются, и получаемый щебень имеет марку не менее 1000. Фактически марка щебня была больше, так как при лабораторных испытаниях потери массы при определении дробимости были менее 8%, но ГОСТ 8267-93 регламентирует максимальную марку щебня из гравия не более 1000.

    Были проведены наладочные работы с целью определения оптимального режима работы. В результате получены следующие технические показатели, представленные в табл. 2.

    Ввиду того, что на установке перерабатывается практически чистый гравий, отсев дробления фр. 0–5 мм является дробленым песком. В нем отсутствуют глинистые включения и пылевидные фракции, что делает его пригодным для использования в качестве песка для бетонов в соответствии с требованиями ГОСТ 8736-93.

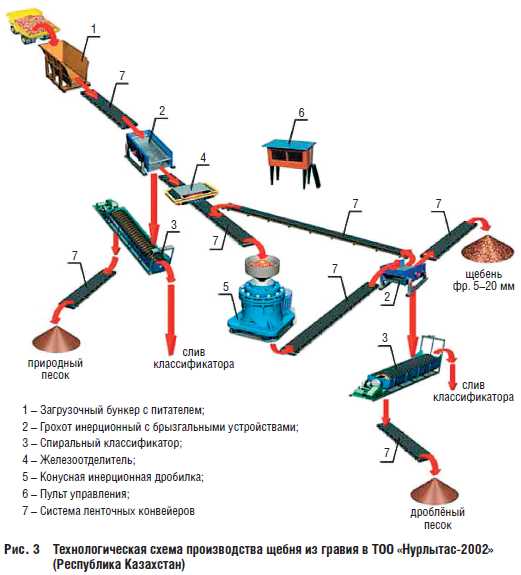

    В 2007 году запущена в эксплуатацию установка по производству кубовидного щебня из гравия в ТОО «Нурлытас 2002» в г. Шымкент (Республика Казахстан). Особенностью месторождения ПГС «Бадам-2» является практически полное отсутствие валунной составляющей. Максимальный размер исходного куска гравия не превышает 150 мм. Это позволило организовать дробление в одну стадию. Содержание природного песка не превышает 30%. Технологическая схема была разработана с промывкой на грохотах и обогащении на спиральных классификаторах. Применение мокрого способа производства позволило выпускать кроме высококачественного щебня также обогащенный песок из отсевов дробления. Ввиду того, что месторождение является старой поймой горной реки Бадам, в исходном гравии практически отсутствуют карбонаты. Прочность гравия составляет от 95 до 120 МПа. Технологическая схема представлена на рис. 3. При проведении пуско-наладочных работ были получены показатели, представленные в табл. 3.

    Ввод в эксплуатацию установки позволил в значительной степени ликвидировать дефицит щебня для дорожного строительства и производства железобетона в регионе. Применение дробилок серии КИД® для производства щебня из ПГС позволяет:

    — производить обогащенный по прочности высококачественный щебень;

    — производить щебень из гравия мелких фракций;

    — одновременно со щебнем производить крупный дробленый песок.

    Таким образом, производство высококачественного кубовидного щебня из изверженных горных пород по двухстадийной схеме возможно с применением высокотехнологичного оборудования, каковыми являются дробилки КИД® .

    Внедрение упрощенных двухстадиальных технологических схем щебеночных заводов позволяет снизить капитальные затраты на их строительство на 32%, энергозатраты – на 20%, уменьшить износ футеровочной стали почти в 2 раза и повысить производительность труда более, чем на 20% [6].


    ЛИТЕРАТУРА:

    1. Арсентьев В.А., Вайсберг Л.А., Зарогатский Л.П., Шулояков А.Д. «Производство кубовидного щебня и строительного песка с использованием вибрационных дробилок», СПб., Издательство ВСЕГЕИ, 2004 г. с. 32–34.

    2. Гущин А.И., Косян Г.А., Артамонов В.А., Козин А.Ю., Кушка В.Н.. «Реальность производства щебня I группы по форме зерна». «Строительные материалы», №2, 2002 г., с. 4–5.

    3. Ицкович С.М., Чумаков Л.Д., Баженов Ю.М. «Технология заполнителей бетона», Москва, Высшая школа, 1991 г. с. 17–21.

    4. Далатказин А.А. «Опыт работы «Орское карьероуправление» по получению щебня кубовидной формы на дробилке ДЦ-1,6». Материалы ХI Международной конференции «Технология, оборудование и сырьевая база горных предприятий промышленности строительных материалов». СПб. 2004 г. с.17.

    5. Вайсберг Л.А., Зарогатский Л.П. «Новое поколение щековых и конусных дробилок». «Строительные и дорожные машины», 2000 г., №7 с. 16–21.

    6. Вайсберг Л.А., Шулояков А.Д., Спиридонов П.А. « Сокращение стадиальности дробления – оптимальный путь снижения себестоимости высококачественного щебня». «Строительные материалы», 2002 г., №11. с. 7–9.

    7. Рыков В.Ф. Спиридонов П.А. «Установка с дробилкой КИД-1200М для производства щебня из гравия в ООО «Промстройинвест». «Строительные материалы», №6, 2006 г. 21 с.

    Журнал «Горная Промышленность» №3 (91) 2010, стр.10

    mining-media.ru

    Рекомендации по технологии производства щебня улучшенной формы из гравия /

    Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКН

    files.stroyinf.ru

    Технологические процессы производства щебня | Нерудные материалы в Петербурге

    17 Янв by admin

    Технологических процессов производства щебня три:

    • добыча камня,
    • дробление камня,
    • сортировка.

    Технологический процесс добычи камня

    Камень добывают в карьерах. Перед разработкой каменных месторождений ведутся вскрышные работы. Они заключаются в том, чтобы удалить растительный слой и песчано-глинистые породы. Также удаляется и непригодный камень, находящийся в верхней зоне выветривания. Данный вид работ проводят при помощи буровзрывного способа. Камень вывозят в отвал.

    После проведения очистки массива подготавливают уступ при помощи специальной техники. Затем буровой машиной и станками в каменном массиве бурят на глубину (не менее 10м) скважины, которые располагаются либо в шахматном порядке, либо в один ряд по длине уступа. Расстояние между скважинами от 4 до 7 метров, а диаметр – 25 см. В скважины закладывают взрывчатое вещество – аммонит или тротил. Взрывают скважины одновременно, предварительно эвакуировав из зоны взрыва технические средства и людей.

    После взрыва появляется разнообразной крупности рваный камень и глыбы, которые взрывают повторно. Вторичный взрыв производят шпуровыми или накладными зарядами. Разрабатывается рваная каменная порода экскаватором, ковш которого вмещает от 2 до 4 м3. Отгрузка камня идет в автосамосвалы с большой грузоподъемностью.

    Дробление камня

    Автосамосвалами камень доставляется на дробильно-сортировочный завод. Основным оборудованием дробильно-сортировочных заводов является такая техника, как дробилки, ленточные конвейеры, грохоты, транспортеры, питатели. Все агрегаты объединяются в технологическую линию.
    Грохоты бывают вибрационными, гирационными, колосниковыми (для крупного камня).

    Дробилки делятся на:

    • щековую,
    • конусную,
    • валковую,
    • молотковую и другие.

    Щековая дробилка состоит из подвижной и неподвижной щек, зазор между которыми периодически сужается. Используется она при среднем и крупном дроблении.

    Конусная дробилка имеет два конуса – внутренний и внешний. Внутренний конус, являющийся дробящим, качается по кругу, в результате этого зазор между конусами постоянно меняется.
    Валковая дробилка состоит из двух цилиндров (валков) – гладких или рифленых, которые вращаются по направлению друг к другу.

    Молотковая дробилка осуществляет окончательное дробление. Эта дробилка способствует выходу большего количества щебня кубовидной формы. Технологические характеристики дробилок указываются в их паспортах. Каждая дробилка должна соответствовать типу горных пород и условиям работы.

    У выходной щели дробилок имеется регулятор, но устанавливать повышенную степень измельчения нецелесообразно, так как это ведет к ускоренному износу и уменьшению производительности работы техники. Так, например, рекомендуются щелковая или конусная дробилка со степенью измельчения — 3 — 5.

    Сортировка щебня

    Регулируют крупность и количество материала грохочением. Оно бывает:

    • предварительным,
    • поверочным (контрольным),
    • окончательным (товарным).

    При предварительном грохочении идет отделение мелкого класса из материала, предназначенного для дробления. Это способствует улучшению условий работы дробилок и повышению их производительности.

    Контрольное грохочение выделяет отдельные классы из того материала, которое направляется на повторную обработку – дробление.

    Благодаря товарному грохочению определяются сорта фракции для потребителя.

    nerudr.ru

    что это такое, виды, сфера применения, цена за м3

    Вторичный щебень — продукт переработки строительного мусора: обломков бетона, кирпича, асфальта, полученных при сносе зданий, демонтаже дорог. Главное его достоинство — самая низкая цена по сравнению со всеми прочими видами за счет минимальных затрат труда, энергии на производство.

    Оглавление:

    1. Как получают вторичную щебенку?
    2. Технические параметры
    3. Область применения
    4. Разновидности щебня
    5. Цена разных фракций

    Около половины всего мусора при сносе составляет кирпичный, бетонный и железобетонный лом. Три четверти этого вида отходов возможно использовать повторно. Примерно 60 % материала при строительстве допустимо заменить вторичным. Оптимально, когда его перерабатывают прямо на той же площадке, где был произведен демонтаж. Наибольшая экономическая эффективность битого бетона или кирпича достигается в районах, где нет природных месторождений (в том числе в Москве и Московской области). Применяют специальное передвижное оборудование.

    Краткое описание технологии

    Получение вторичного щебня (поэтапно):

    • Раскалывание больших фрагментов строительного боя с помощью специального оборудования — гидромолота или гидроножниц. Его навешивают на тяжелые погрузчики или гидравлический экскаватор вместо ковша. Виды ножниц: для демонтажа (крашер), бетонолом, универсальные (мультипроцессоры). Крашер применяют для первичного разрушения здания, бетонолом — для вторичной переработки уже полученных крупных фрагментов боя. Универсальное оборудование выполняет сразу несколько функций. Есть два вида — со сменными «челюстями» и комбинированными (не требующими замены).
    • Сбор лома.
    • Анализ пригодности для переработки.
    • Доставка на предприятие, занимающееся производством щебня из боя кирпича или бетона.
    • Подача через вибропитатель в дробилку, его измельчение.
    • Очистка от посторонних примесей (стекла, обрезков арматуры). Для удаления металлических предметов используют электромагнит.
    • Сортировка по размерам с помощью специального сита (грохота). Если материал идет на фундамент или другие бетонные конструкции, то этот этап не нужен. В этом случае дополнительно снижается цена готового продукта.

    Основные характеристики

    Параметры, по которым оценивается качество и пригодность для использования в конкретных целях:

    1. Плотность. Для дробленого строительного лома — в пределах 2000—2300 кг/м3.

    2. Прочность. У битого бетона этот показатель ниже, чем у природного щебня. Для повышения всех качественных характеристик лома, который идет на приготовление раствора, применяют двух- или трехстадийное дробление. Эта технология намного повышает прочность, но приводит к образованию большого количества мелкой фракции.

    3. Морозостойкость. Этот параметр выражается в количестве циклов замораживания-размораживания, которое способен выдержать материал без существенных признаков разрушения. Например: присвоение щебню марки морозоустойчивости F50 означает, что он прослужит не менее 50 лет. Для дробленого лома может быть очень низким — от F15.

    4. Лещадность. Содержание фрагментов пластинчатой (лещадной) или игловатой формы. К ним относят куски камня, у которых длина больше толщины в три раза и более. Чем меньше процент таких частиц, тем выше качество. Для битого бетона или кирпича это показатель должен находиться в пределах 15 %.

    5. Зерновой состав. Предельную величину отдельного камня (зерна) сыпучего материала, выраженную в мм, называют фракцией. Строительный мусор дробят на стандартные размеры по ГОСТ (например, 5-20 мм, 40-70 мм) и нестандартные.

    Преимущества щебня из бетона и кирпича:

    • низкая цена;
    • экологичность — за счет вторичного использования строительного мусора снижается количество свалок;
    • универсальность — пригоден почти во всех сферах, где обычно требуется природный щебень;
    • при использовании в качестве заполнителя для раствора пониженный расход цемента.

    Недостатки: неустойчивость к перепадам температур, сравнительно низкая прочность и морозостойкость.

    Применение

    Варианты повторного использования лома:

    • устройство полов в нежилых зданиях, в основном промышленных цехах и складах;
    • монтаж временных, проселочных, частных дорог, автостоянок (особенно мусор из асфальта), для федеральных трасс запрещен;
    • подсыпка под нежилые постройки (например гаражи), фундаменты, инженерные коммуникации, в том числе для укрепления грунта;
    • в качестве дренажа;
    • для строительства и ремонта железнодорожных насыпей, трамвайных линий;
    • заполнитель в раствор (класс прочности до В25) — допустим даже непросеянный измельченный лом;
    • декоративный материал для ландшафтного дизайна — используют для подсыпки на пешеходных и садовых дорожках, парковых аллеях, вдоль искусственных водоемов, сооружения «сухих ручьев», «альпийских горок»;
    • средство борьбы с гололедом — для этой цели применяют отсев, бетонный или кирпичный лом самой мелкой фракции (до 10 мм).

    Виды

    Разновидности щебня из строительных отходов:

    1. Бетонный. Это неоднородная смесь из фрагментов цементного камня различного размера. По характеристикам незначительно уступает природному, прежде всего это касается прочности, но в целом полностью соответствует требованиям ГОСТ. Допустимо применять во всех случаях, когда по технологии нет необходимости в использовании наиболее качественных материалов.

    2. Кирпичный. Лучше прочих видов подходит для устройства дренажа, звуко- и теплоизоляции стен. Битый кирпич также часто используют для подсыпки под фундамент, прокладки трасс в болотистых местностях. Он пригоден и для составления строительных смесей, к которым не предъявляются высокие требования по прочности. Бой шамотного кирпича стоит немного дороже, чем силикатного, и подходит в качестве заполнителя для огнеупорных растворов.

    3. Асфальтная крошка. Состоит из частичек битума, мелкого щебня (до 5 мм), следов песка и прочих примесей. Ее получают способом холодного фрезерования при снятии старых дорожных покрытий. По сравнению с щебнем она более влагоустойчива, не вылетает из под колес автомобилей во время езды. Измельченный асфальт применяют повторно для обустройства дачных и садовых дорожек, автостоянок, покрытия второстепенных трасс, при сооружении спортивных комплексов, для засыпки отмостки. Недостаток — содержание битума, этот продукт переработки нефти не является полностью экологически безопасным.

    Стоимость

    Купить вторичный щебень удобнее с доставкой, но разумнее приобрести его с самовывозом. Это позволит дополнительно сэкономить. Стоимость зависит от исходного материала, фракции, объема партии.

    Фракция, ммЦена, рубли
    Отсев (0 — 10)150
    5 — 20540
    20 — 40540
    40 — 70540
    40 — 100535
    60 — 100500
    0 — 70475
    0 — 100550
    70 — 120900
    100 — 150800

    Цена на щебенку из кирпича составляет от 380 руб/м3, асфальтную крошку можно купить по цене от 450.

    Применение вторичного щебня позволяет существенно экономить при возведении зданий, прокладке второстепенных дорог, особенно в случае, когда переработка бетонного или кирпичного боя производится прямо на стройплощадке.

    stroitel-lab.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
