Подшипники из чего делают – Производители подшипников качения — из какого материала делают и как собирают шарики на заводах

свойства материалов, химический состав сталей и др.

Наименование, марка	Основное свойства	Применение
Хромистая сталь ШХ15	Высокоуглеродистая хромистая, T≤120°C	Подавляющее большинство колец и тел качения, кольца толщиной менее 10 мм, ролики до 22 мм
Хромистая сталь ШХ15СТ	Повышенная прокаливаемость, содержит больше кремния и марганца	Кольца толщиной менее 30 мм и ролики диаметром более 22 мм
Хромистая сталь ШХ20СТ	Содержит еще больше кремния и марганца, чем ШХ15СТ	Кольца толщиной более 30 мм
Хромистая сталь ШХ4	Индукционная закалка	Железнодорожные подшипники
Хромистые стали ШХ15-Ш, ШХ15ШД	Уменьшенное содержание неметаллических включений	Подшипники повышенной долговечности и надежности
Цементуемая сталь 18ХГТ	Поверхностный сплав повышенной твердости и мягкая сердцевина после термической обработки	Кольца роликовых подшипников
Цементуемая сталь 20Х2Н4А	Поверхностный сплав повышенной твердости и мягкая сердцевина после термической обработки	Кольца и ролики крупногабаритных подшипников
Цементуемые стали 15Г1, 15Х, 08, 10	Позволяют проводить химико-термическую обработку деталей	Штампованные кольца роликовых игольчатых подшипников
Низколегированная сталь 55ХФА	Содержание углерода 0.45 — 0.55%, закалка рабочих поверхностей токами сверхвысокой частоты	Кольца поворотных опор, кранов и экскаваторов
Сталь 95Х18-Ш	Коррозионно-стойкая, T≤350°C	Тела качения средних и крупных размеров
Сталь 110Х18М-ШД	Коррозионно-стойкая, с уменьшенным содержанием неметаллических включений	Приборные подшипники
Сталь 08кп, 08пс, 10кп, 10пс	Низкоуглеродистые	Штампованные сепараторы подшипников общего применения
Стали 12Х18Н9Т, 12Х18Н10Т	Коррозионно-стойкие, теплопрочные	Для изготовления теплостойких и коррозийностойких подшипников
Латуни ЛС59-1, ЛС59-1Л	—	Массивные сепараторы для подшипников
Бронзы БрАЖМЦ10-3-1,5, БрАЖН10-4,4	—	Массивные сепараторы
Алюминиевые сплавы Д1, Д6 и АК4	—	Массивные сепараторы
Текстолит и полиамид	—	Массивные сепараторы
Стали 15 и 20	—	Заклепки, распорки сепараторов
Нитрид кремния Si3N4	Повышенная теплопрочность и контактная долговечность	Шарики для подшипников высокоскоростных узлов

podshipnikspb.ru

Материалы подшипников

 Материалы

   Подшипники качения применяют в разнообразных условиях: при отрицательных и положительных температурах; в нейтральных и агрессивных средах (морская вода, кислоты). В связи с этим детали подшипников изготавливают из различных материалов. Ниже приведены сведения только о наиболее распространенных

   Подавляющее большинство колец и тел качения подшипников, предназначенных для работы в неагрессивных средах при температуре менее +120°С (иногда более высоких), изготавливают из высокоуглеродных хромистых сталей, химический состав которых приведен в табл.1. Наиболее распространенной из них является сталь ШХ15. Из этой стали изготавливают шарики всех размеров, кольца толщиной менее 10 мм и ролики диаметром до 22 мм. Ее аналогами являются:

100Cr6 — в Германии, SKF-3 — в Швеции, 52100 — в США, SUJ2 — в Японии. Для колец подшипников толщиной менее 30 мм и роликов диаметром более 22 мм применяют сталь ШХ15СГ. По сравнению со сталью ШХ15 она (для повышения прокаливаемости) содержит несколько больше кремния и марганца. Для колец толщиной более 30 мм применяют сталь ШХ20СГ, которая содержит еще большее количество этих элементов, а для колец железнодорожных подшипников, подвергающихся индукционной закалке, — сталь ШХ4.

   В процессе выплавки в сталь со шлаками и из футеровки попадают неметаллические включения. Вблизи крупных включений, особенно глобулярных оксидов, а также нитридов, в процессе работы подшипников зарождаются усталостные микротрещины, которые, сливаясь, проводят к выкрашиванию частиц металла. При различной степени металлургической загрязненности стали в допустимых стандартом пределах средняя долговечность партии подшипников может колебаться ориентировочно до 5 раз.

   Для подшипников к которым предъявляются повышенные требования по долговечности и надежности, применяют стали подвергнутые специальным переплавам, уменьшающим содержание неметаллических включений (ШХ15-Ш), а также двойной переплав: электрошлаковый и вакуумно-дуговой (ШХ15-ШД).



Табл.1. Химический состав хромистых подшипниковых сталей типа ШХ (ГОСТ 801), %

Марка	C	Si	Mn	Cr	S	P	Ni	Cu	Ni+Cu
					Не более
ШХ15	0,95÷1,05	0,17÷0,37	0,20÷0,40	1,30÷1,65	0,02	0,027	0,30	0,25	0,50
ШХ15СГ	0,95÷1,05	0,40÷0,65	0,90÷1,20	1,30÷1,65	0,02	0,027	0,30	0,25	0,50
ШХ20СГ	0,90÷1,00	0,55÷0,85	1,40÷1,70	1,40÷1,70	0,02	0,027	0,30	0,25	0,50
ШХ4	0,95÷1,05	0,15÷0,30	0,15÷0,30	0,35÷0,50	0,02	0,027	0,30	0,25	0,50



   Кроме сталей типа ШХ для колец и тел качения используют также цементуемые стали, которые после химико-термической обработки имеют твердый поверхностный слой (59 … 66 HRC_э) и более мягкую сердцевину (около 36 HRC_э). Кольца роликовых подшипников — из стали 20Х2Н4А, а штампованные кольца роликовых игольчатых подшипников из сталей 15Г1, 15Х, 08, 10. Химический состав некоторых из перечисленных цементуемых сталей приведен в табл.2. Твердость поверхности деталей подшипников из наиболее часто применяемых сталей приведена в табл.3.



Табл.2. Химический состав сталей для деталей подшипников, подвергающихся химико-термической обработке, %

Марка	C	Si	Mn	Cr	Ni	Mo
15Г1	0.12÷0.19	0.17÷0.37	0.70÷1.00	—	—	—
18ХГТ	0.15÷1.21	0.17÷0.37	0.90÷1.20	0.90÷1.20	—	—
20Х2Н4А	0.16÷1.22	0.17÷0.37	0.30÷0.60	1.25÷1.65	3.25÷3.65	—



Табл.3. Твердость колец и роликов HRC_э , из сталей наиболее часто применяемых марок (ГОСТ 520), работающих при температуре до 100°С

Марка	Кольца с толщиной стенки до 35 мм и ролики диаметром до 55 мм.	Кольца с толщиной свыше 35 мм и ролики диаметром свыше 55 мм.
ШХ4	61 ÷ 64
ШХ15, ШХ15-Ш, ШХ15-В	62 ÷ 66	59 ÷ 63
ШХ15СГ, ШХ15СГ-В, ШХ15СГ-Ш, ШХ20СГ	61 ÷ 65
15Г1	58 ÷ 62
18ХГТ	62 ÷ 66	59 ÷ 63
20Х2Н4А	59 ÷ 66

   Кольца подшипников, предназначенных для поворотных опор кранов, экскаваторов и некоторых других механизмов, получают обычно из низколегированных сталей с содержанием углерода 0,45 — 0,55%, например из стали 55ХФА. Рабочую поверхность закаливают после нагрева ТВЧ (иногда пламенной горелкой). Детали подшипников, предназначенных для работы в агрессивных средах, изготавливают из коррозийно-стойких сталей (табл.4.) В России кольца и тела качения средних и крупных размеров производят из стали 95Х18-Ш, приборные подшипники — из стали 11ОХ18М-ШД. Твердость колец и тел качения из коррозийнно-стойких сталей обычно близка к 55 ÷ 61 HRC

э. Подшипники из этих сталей могут использоваться при температурах до 350°С. Для колец и тел качения теплопрочных подшипников используется сталь 8Х4В9Ф2-Ш или 8Х4М4В2Ф1-Ш, которая содержит меньшее количество дефицитного вольфрама, но обладает лучшими механическими свойствами, чем сталь 8Х4В9Ф2-Ш и более технологична в термообработке. Подшипники из сталей могут использоваться при температуре до 500°С. Химический состав некоторых теплопрочных подшипниковых сталей дан в табл.5. Твердость колец и тел качения теплопрочных подшипников обычно составляет 60 ÷ 65 HRC_э.



Табл.4. Химический состав коррозийно-стойких подшипниковых сталей, %

Страна	Марка	C	Cr	Mo	V	Si	Mn	Ni
Россия	95Х18-Ш	0,90÷1,00	17,0÷19,0	—	—	Менее 0,80	Менее 0,70	—
	110Х18М-ШД	1,10÷1,20	16,5÷18,0	0,50÷0,80	—	0,53÷0,93	0,50÷1,00	—
США	440С	0,95÷1,20	16,0÷18,0	Менее 0,75	—	Менее 1,00	Менее 1,00	—
	440СМ	0,95÷1,20	13,0÷14,5	3,80÷4,50	—	—	—	—
Германия	Х45Cr 13	0,42÷0,50	12,5÷14,5	—	—	—	Не более 1,0	—
	X102CrMo 17	0,95÷1,10	16,0÷18,0	0,35÷0,75	—	Не более 1,00	Не более 1,00	Не более 0,50
	X90CrMoV 18	0,85÷0,95	17,0÷19,0	0,90÷1,30	0,07 ..0,12	—	—	—



Табл.5. Химический состав теплопрочных подшипниковых сталей, %

Страна	Марка	C	Cr	Mo	W	V
Россия	8Х4В9Ф2-Ш	0,70÷0,80	4,00÷4,60	Менее 0,30	8,5÷9,5	1,40÷1,70
	8Х4М4В2Ф1-Ш	0,75÷0,85	3,90÷4,40	3,90÷4,40	1,5÷2,0	0,90÷1,20
США	М50	0,77÷0,85	3,75÷4,25	4,00÷4,50	—	0,90÷1,10
Германия	80MoCrV 42 16	0.77÷0.85	3.75÷4.25	4.00÷4.50	—	0.90÷1.10
	82WMoCrV 6 5 4	0.78÷0.86	3.80÷4.50	4.70÷5.20	6.0÷6.7	1.70÷2.00
	X75 WCrV 18 4 1	0.70÷0.78	3.80÷4.50	Менее 0,60	17,5÷18,5	1,00÷1,20



   Все большее распространение получают подшипники с шариками из нитрида кремния Si₃N₄. Этот материал обладает значительно более высокой, чем применяемые стали, теплопрочностью и контактной долговечностью. Плотность нитрида кремния составляет около 3,2/см³ (закаленной стали ШХ15 7,8 г/см³. Благодаря этому при высокой частоте вращения развиваются меньшие центробежные силы. Коэффициенттрения пары нитрид кремния-сталь меньше, чем пары сталь- сталь. Поэтому тепловыделение при работе таких подшипников меньше, чем стальных. Подшипники с шариками из нитрида кремния находят применение в высокоскоростных узлах.

   Штампованные сепараторы подшипников общего применения изготовляют главным образом из низкоуглеродистых сталей 08кп, 08пс, 10кп, 10пс, реже из латуней ЛС 63 и ЛС 59-1, а коррозийно-стойких и теплопрочных подшипников — из сталей 12Х18Н9, 12Х18Н9Т, 12Х18Н10Т. Массивные сепараторы получают из труб, прутков и штампованных заготовок. Наиболее употребимыми материалами являются: латуни ЛС 59-1, ЛС 59-1Л, сталь 30, бронзы БрАЖМц 10-3-1-5 и БрАЖН 10-4-4, алюминиевые сплавы Д 1, Д 6, АК 4, текстолит. Значительное количество высокотехнологичных с хорошими звукопоглощающими свойствами сепараторов получают литьем из термопластов. Заклепки и распорки сепараторов. изготавливают главным образом из сталей 15 и 20.

   К подшипниковым материалам для колец и тел качения предъявляют жесткие требования по металлургической загрязненности, наличию дефектов, структурной неоднородности и др. Детали машин, несущие одновременно функции наружного или внутреннего колец подшипников, рекомендуется изготавливать из подшипниковых сталей.

www.upk1.ru

Виды подшипников, их классификация и назначение — что это такое в картинках и какие типы бывают

Функционал подшипников очень широк. Они незаменимы для обеспечения надежной фиксации, легкого вращения или качения, уменьшения трение между двумя частями конструкции. Простое изобретение является одним из ведущих в промышленности и используется повсеместно. От его качества во многом зависит работоспособность и износостойкость машины. Многообразие таких сборочных узлов также велико, как и назначение. Что это такое – подшипник, какие виды существуют и их классификация по основным признакам, мы расскажем в этой статье и покажем фотографии.

Что представляет собой опора

По своей сути деталь является основой узла сбора. Ее основная функция состоит в том, чтобы обеспечивать надежный упор и поддерживать определенную подвижную часть конструкции. То, насколько жесткой будет такая фиксация, зависит от устройства, материала и многих других факторов.

Закрепление положения в пространстве позволяет обеспечить вращательные движения, качение при минимальном сопротивлении. Так нагрузка передается от подвижной части агрегата к другим, сохраняя износостойкость.

Какие бывают виды и типы подшипников

Все сборочные узлы можно классифицировать по принципу работы. Две основные группы составляют приборы, обеспечивающие покачивание и скольжение. Именно их чаще всего используют в машиностроении. Первая может быть представлена шариковыми и роликовыми устройствами.

Отдельное внимание заслуживают магнитные конструкции. Принцип их работы отличен от остальных, и используют их реже. К тому же в силу функциональных особенностей они должны сопровождаться запасными узлами.

Подшипники – это детали, помогающие получать от машины максимальный КПД, сохраняя ее работоспособность без специального ремонта и обслуживания.

Опоры скольжения

Эта группа деталей позволяют свободно скользить при трении двух соприкасающихся поверхностей. При этом используются разные смазки – масла, вода, химические вещества, графит и некоторые газы. Конструктивно такие приспособления могут быть как целостными, так и разборными. Производятся в комплекте со втулкой и соединяющей частью.

Устройства по типу качения

Такие узлы делают в виде двух колец, тел, обеспечивающих эффект покачивания, и сепаратора. Изготавливаются согласно установленной стандартизации, что позволяет использовать их в большинстве автомобилей, сложной технике и самолетах.

Шарикоподшипники

Функционально входят в группу узловых частей, работающих по принципу качения. Шариковые тела располагаются на поверхности наружных колец деталей. Во время работы создают небольшой момент трения, а значит практически не ограничивают скорость вращения.

Роликоподшипники

Входят в группу качения, но в их основе шарики заменены на ролики. Это позволяет им выдерживать гораздо большие нагрузки. Такая работоспособность высоко ценится при конструировании промышленных станков и железнодорожном строении.

Магнитные опоры

Работают по принципу левитации притяжения, обеспечивая полную бесконтактность двух соседних частей. Могут использоваться в условиях агрессивной окружающей среды, но пока не так распространены, как уже перечисленные виды. Если не подстраховывать такую конструкцию другой, более традиционной, можно в одночасье потерять всю машину.

Подшипники скольжения

Основная задача таких деталей – обеспечивать свободное трение между двумя сопряженными участками. Использовать их можно как для подвижных, так и для неподвижных поверхностей, что значительно увеличивает функциональные возможности применения.

Разновидности опорных узлов скольжения

Этот тип узловой части может быть разъемным и целостным. Первый состоит из двух вкладышей, установленных в полуотверстия основания и крышки. Они могут иметь толстую или тонкую стенку относительно наружного диаметра. Толщину определяет используемый материал. Например, тонкостенные чаще всего делают из легкой малоуглеродистой стали. Конструкция неразъемного предполагает особую сборку, при которой в детали высверливается отверстие, в которое запрессовывается металлическая втулка.

Разновидности

Наиболее распространенной является классификация, основанная на способности восприятия нагрузки по направлению. В этом случае устройства разделяют на 3 группы:

• • Радиальные – принимающие перпендикулярную нагрузку с оси.
• • Упорные – берут на себя весь груз.
• • Радиально-упорные – сочетают свойства тех и других.

Существуют и еще несколько вариантов разделения узлов, но они являются скорее второстепенными.

Стандарты опор скольжения

Качество изготовления деталей, используемый в работе материал и другие условия производства описаны в Межгосударственном стандарте ISO и ГОСТе. Первый – соответствует международным требованиям, действующим в 165 странах мира. Второй – является внутренним для Российской Федерации. Все узловые части, представленные компанией «МПласт», проходят обязательную сертификацию на соответствие заявленным правилам.

Смазки подшипников скольжения

Этот вид призван обеспечивать свободное трение между двумя частями конструкции. Для нормальной работы используется один из 4-х типов смазочных материалов:

• • Жидкие – различные синтетические и минеральные масляные жидкости для металлических опор или вода для неметаллических.
• • Пластичные – изготавливаются из базового масла и загустителя.
• • Твердые – используются в условиях сухого и граничного соприкосновения. В качестве материала чаще всего выбирается графит и дисульфид молибдена.
• • Газообразные – требуются, когда конструкция работает под слабой нагрузкой, но в жарких условиях и с большим количеством оборотов.

Преимущества и недостатки

Среди плюсов можно выделить их высокую надежность при работе на большой скорости и небольшие размеры. Что касается минусов, то отметим необходимость постоянной регулировки количества смазки, пониженный КПД и производство из дорогих материалов.

Где применяются устройства

Сфера применения приборов широка. Довольно часто их используют в высокоскоростной аппаратуре, паровых и турбинных установках, в оборудовании систем навигации и других точных приборах.

Подшипники качения

Эти узловые опоры состоят из двух колец, но кроме них, в основе всегда есть тела, обеспечивающие покачивание, и сепаратор. На внутренней поверхности расположены желоба, выполняющие роль дорожек. В редких случаях сепаратор может отсутствовать, но тогда и уровень сопротивления становится выше.

Назначение

Основная цель устройств – служить упором для вращающихся частей механизмов. Именно поэтому они являются более популярными, чем узлы, обеспечивающие скольжение. Используются в электрических машинах и других конструкциях, где необходимо обеспечить износостойкость, длительную работу без смазки.

Классификация

Такие детали могут разделяться по нескольким признакам, но самым распространенным является деление по форме тел и приему нагрузки. К первой группе относятся уже упоминаемые ранее шариковые и роликовые узловые опоры. Вторая схожа с делением подшипников скольжения по типу нагрузки.

Технические характеристики

Для выбора того или иного устройства необходимо учесть несколько основных параметров. Самыми важными являются:

• • Габаритные размеры, установленные стандартом ISO.
• • Базовое и полное обозначение, включающее в себя буквенно-цифровой код, указывающий на тип, размер и конструкцию.
• • Допуски, соответствующие классам.
• • Зазор, общее расстояние, на которое одно кольцо может переместиться относительно другого.

Подобрать необходимую деталь в соответствии со всеми характеристиками предлагает компания «МПласт». В нашем ассортименте представлены самые разные подшипники, подходящие для любых механизмов.

Преимущества и недостатки

Главными плюсами являются: небольшая стоимость и массовое производство. При необходимости их легко можно заменить, а значит монтаж и обслуживание машин станет более удобным. Смазочные материалы используются в небольших количествах, что позволяет не тратить много времени на уход за механизмами.

К недостаткам относят:

• • Излишнюю чувствительность к вибрации и ударным нагрузкам.
• • Чрезмерный нагрев и опасность разрушения на высоких скоростях.
• • Большие радиальные размеры.
• • Шум во время работы.

Несмотря на существенные недостатки, сегодня они являются самыми популярными во всем мире.

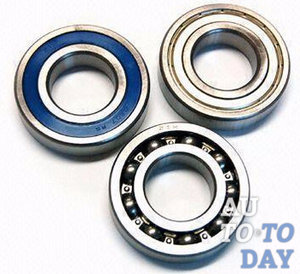

Шарикоподшипник

В качестве тела, обеспечивающего покачивание, в этом типе деталей используются шарики, свободно перемещающиеся по дорожкам. Применяются для вращающихся конструкций, в которых не нужно сильное трение между двумя движущимися частями.

Описание

Узел состоит из 2 колец, изготовленных из стали. Вместе они образуют некое «ложе» для шариковых тел. При этом внутренняя часть устройства фиксируется на валу, а наружная – на опоре. При всей простоте конструкции, они широко распространены в промышленности.

Разновидности

Какие бывают типы подшипников с шариковыми телами, можно предположить исходя из общей классификации. Как и большинство деталей качения их разделяют на: радиальные, упорные и с 4-х точечным контактом. Особенность последних заключается в способности воспринимать нагрузку в двух направлениях оси или одновременную комбинированную и осевую с одной стороны.

Применение

Разные виды применяют в электродвигателях и различной бытовой технике, в станках для обработки дерева, в медицинском оборудовании, станочных шпинделях и насосах. Шариковые с 4-х точечным контактом широко распространены в редукторах.

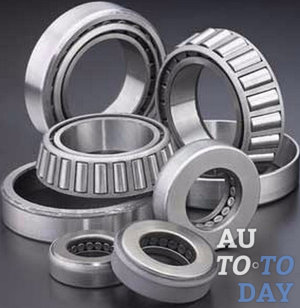

Роликовые подшипники и их разновидности

По своему строению эти опоры схожи с предыдущим типом, но вместо шариков здесь используется тело, по форме напоминающее ролик. Так прибор может принимать на себя более серьезную нагрузку.

Описание

Конструкция разработана таким образом, что она показывает стойкость к радиальному давлению, но при этом скорость прохождения ролика по дорожке ничуть не уступает шарикоподшипникам. Единственное, на что следует обратить внимание – осевая нагрузка. Чтобы сделать устройство более устойчивым к ней, элемент качения заменяют на конический.

Виды

Классифицируют этот тип по используемому телу. Отдельно выделяют:

• • Цилиндрические.
• • Конические.
• • Игольчатые.
• • Сферические.

Применение

Роликоподшипники часто используют в насосах, мощных редукторах, в железнодорожной промышленности и автопроме. Все виды роликовых подшипников в картинках представлены на сайте mirpl.ru.

Магнитные опорные узлы

В отличие от других, такое устройство работает на принципе магнетической левитации. Это обеспечивает полную бесконтактность между двумя частями конструкции.

Описание

Элементы выполнены таким образом, что вал парит, не соприкасаясь с другими поверхностями. Для обеспечения надежной работы предусмотрено большое количество датчиков, координирующих все движения.

Разновидности

Выделяют две группы: активные и пассивные. В первый состав входит непосредственно подшипник и электронная система. Работа второй группы строится за счет присутствия постоянных магнитов. Они менее устойчивы, чем в случае с электронной системой контроля, поэтому применяются гораздо реже.

Применение

Использовать такие устройства можно в газовых центрифугах, турбомолекулярных насосах, в различных электромагнитных подвесах, в криогенной технике, в вакуумных приборах и других сложных механизмах.

Преимущества и недостатки

В качестве плюсов выделим износостойкость деталей и возможность их использования в агрессивной окружающей среде, в том числе в космосе. Минусы проявляются в нестабильности магнитного поля, из-за которого дополнительно в механизм встраиваются традиционные устройства качения или скольжения.

Другие виды

Рассмотрим еще несколько типов узловых опор, отличающихся некоторыми функциональными особенностями.

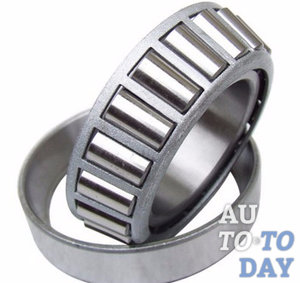

Конические подшипники

Это разновидность роликовых, но тело здесь изготавливается в виде конуса и устанавливается на дорожку под углом. Прекрасно справляются как с радиальными, так и с осевыми нагрузками.

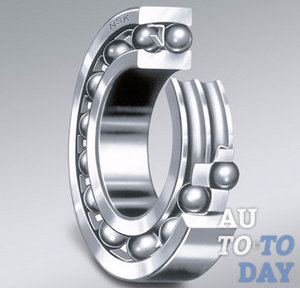

Самоустанавливающиеся двухрядные

Отличаются от других низким трением, что делает возможным их эксплуатацию на самых высоких скоростях. Устанавливаются на коническую или цилиндрическую шейку вала.

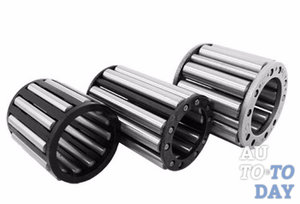

Игольчатый тип

Здесь в качестве тела качения выступает тонкий и длинный ролик. Элементы выглядят более компактными, но при этом обеспечивают большую производительность и надежность, экономичны в использовании.

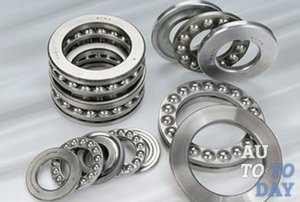

Упорные шарикоподшипники

Основное назначение – восприятие осевых нагрузок. Относится к группе шариковых опор, поэтому внешне полностью соответствует именно им.

Сферические

Обеспечивают слабое трение. В конструкцию входит одновременно два ряда роликов, расположенных симметрично.

Термостойкие

Предназначены для работы в жарких условиях. Отличаются надежностью и простотой эксплуатации.

Плавающая узловая опора

Позволяет валу перемещаться линейно. Воспринимает на себя только радиальную нагрузку. Легко регулируется и прост в эксплуатации.

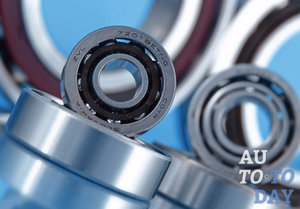

Скоростные устройства

Обеспечивает нормальное качение на высоких оборотах. Отличаются отлчным качеством и износостойкостью.

Шпиндельный

Имеет хорошую грузоподъемность. Часто используется в вентиляторах, мощных насосах и станках, поскольку хорошо работает на значительных оборотах.

Высокоточные

Имеют высокие эксплуатационные характеристики, благодаря которым часто используются в авиастроении, космонавтике и военной промышленности.

Закрытые

Оснащается уплотнителями, закрывающими открытое пространство. Это позволяет увеличить износостойкость в сложных условиях.

Фланцевые подшипники

Встроенный фланец повышает надежность крепления, чтобы деталь выдерживала большие нагрузки.

Опорные

Воспринимают тяжесть вдоль оси вращения. Сфера применения сильно ограничена, поэтому встречается реже, чем другие варианты.

Устройства линейного перемещения

Обладают высокими рабочими качествами при минимальном трении.

Маркировка

Код состоит из 3-х частей, каждая из которых представляет информацию о детали. Первая дает представление о конструкции узла, вторая – о размере, а третья – о диаметре. Маркируются приборы в соответствии с установленным международным стандартом.

Классы точности

В России все опорные узлы имеют маркировку в соответствии с одним из классов, соответствующих требованиям ГОСТ. Каждый тип изделий имеет собственную классификацию.

В этой статье Вы узнали обо всех видах подшипников, их назначениях и посмотрели фото изделий. На сайте mirpl.ru можно оформить заказ и совершить покупку деталей.

mirpl.ru

Подшипники: виды, размеры, стандарты, маркировка

Подшипники — одно из ключевых изобретений, которое определило путь развития промышленности. Самый простой подшипник состоит из двух колец, вставленных одно в другое и предназначенное для поддержания и направления вращающегося вала.

Основные типы

Все подшипники могут быть разделены на две основные группы – подшипники качения и скольжения. Конструкция первых состоит из

• двух колец – внешнего и внутреннего;
• шариков;
• сепаратора, в котором установлены шарики.
• Подшипники скольжения имеют следующую конструкцию:
• внешняя обойма;
• внутренняя обойма, выполненная из материала с низким коэффициентом трения, например, тефлон (фторопласт).

Задача, которую призваны решать подшипники любого типа – это снижение трения между вращающимся и стационарными узлами агрегата. Это необходимо для снижения потерь энергии, нагрева и износа деталей, вызываемыми силой трения.

Подшипники скольжения

Сферические подшипники скольжения

Этот узел обычно выполняют в виде массивной опоры, изготовленной из металла. В ней проделывают отверстие, куда вставляют втулку или вкладыш, выполненный из материала с низким коэффициентом трения.
Для повышения эффективности работы этого узла и снижения трения в него вводят жидкую или плотную смазку. Это приводит к тому, что вал отделяется от втулки пленкой маслянистой жидкости. Эксплуатационные параметры подшипника скольжения зависят от следующих параметров:

1. Размера элементов, входящих в этот узел.
2. Скоростью вращения вала и размера нагрузок, приходящихся на него.
3. Густотой смазки.

Для обеспечения смазывания подшипника можно использовать любую вязкую жидкость – масло, керосин, эмульсии. В некоторых моделях подшипников скольжения для смазки применяют газы. Кроме, перечисленных материалов применяют и твердые, иногда их называют консистентные, смазки.

В некоторых конструкциях подшипников предусмотрена принудительная система смазки.

Подшипники качения

Внешний вид подшипника качения

В подшипниках этого типа трение скольжение подменяется трением качения. Благодаря такому решению происходит существенное снижение трения и износа.
Подшипники качения имеют разнообразные конструкции и размеры. В качестве тел вращения могут быть использованы шарики, ролики, иголки.

Шарикоподшипники

Шарикоподшипники являются самым распространенным типом подшипников. Он состоит из двух колец, между которыми устанавливают сепаратор с предустановленными шариками определенного размера. Шарики перемещаются по канавкам, которые, при изготовлении тщательно шлифуют. Ведь для полноценной работы подшипника необходимо, чтобы шарики не проскальзывали, и при этом у них была существенная площадь опоры.
Сепаратор, в который устанавливают шарики, обеспечивает их точное положение и исключает какой-либо контакт между ними. Производители выпускают изделия, которые укомплектованы двухрядными сепараторами.

Подшипники этого класса применяют при довольно небольших радиальных нагрузках и большом количестве оборотов рабочего вала.

Роликоподшипники

В подшипниках этого класса в качестве тел вращения применяют ролики различной формы. Они могут иметь форму цилиндров, усеченных конусов и пр. Производители освоили выпуск широкой номенклатуры роликовых подшипников с разными размерами колец и тел вращения.
Конический роликоподшипник используют для работы при наличии разнонаправленных нагрузках (осевой и радиальной) и больших оборотах на валу. Конструктивно роликовый подшипник похож на шариковый. Он также состоит из двух колец, сепаратора и роликов. Размеры роликовых подшипников определены в ряде стандартов, которые имеют силу в нашей стране. Например, ГОСТ 8328-75 определяет конструкцию, маркировку и размеры подшипников с короткими роликами. А ГОСТ 4657-82 регламентирует размеры и конструкцию игольчатых подшипников. То есть на каждый вид подшипников существует свой ГОСТ.

Роликовые подшипники: внутреннее устройство

Шариковые подшипники: внутреннее устройство

В этих нормативных документах приведены таблицы размеров подшипников, которыми должны руководствоваться конструкторы, при проектировании таких узлов.

Кстати, для облегчения жизни проектировщиков разработаны и успешно применяются справочники подшипников, в которых изложены принципы расчетов подшипниковых узлов, указаны размеры самих изделий и сопровождающих деталей, например, размеры заглушек.

Смазка

Эксплуатационный срок работы подшипников определяется износом тел качения и дорожек, расположенных в кольцах. Для продления срока службы подшипников применяют смазку, она может быть жидкой, например, в коробках передач станочного оборудования, или консистентной (твердой).

Нанесение смазки на подшипник

Смазка, нанесенная на подшипник

Кроме износа деталей подшипника, не последнюю роль играет и рабочая температура в узле. Вследствие нее может происходить неравномерная тепловая деформация. Это может привести к повышению частоты проскальзывания, и снижается твердость материала, из которого они изготовлены.

Производители выпускают подшипники с закрытыми сепараторами. В такие изделия еще на стадии производства закладывают твердую смазку, которая гарантировано проработает весь ресурс.

Разновидности подшипников скольжения

Всего размеры и основные характеристики подшипников скольжения, изложены в соответствующих ГОСТ. Всего их насчитывается порядка шести десятков. Например, ГОСТ 11607-82 нормирует требования к разъемным корпусам подшипников скольжения, а ГОСТ 25105-82, предъявляет требования к вкладышам, которые устанавливают в корпуса подшипников скольжения.

Классификация подшипников скольжения

Изделия этого типа можно разделить на следующие основные типы:

1. Одно- и многоповерхностные.
2. Со смещением поверхностей.
3. Радиальные.
4. Осевые.
5. Радиально-упорные.

Кроме того, подшипники можно различать по конструкции:

1. Неразъемные, их называют втулочными.
2. Разъемные, они состоят из двух деталей основного корпуса и крышки к нему.
3. Встроенные, по своей конструкции, они составляют единое целое с корпусом механизма.

Нельзя забывать и о количестве точек подачи масла. Существуют подшипники с одним и несколькими клапанами. Кроме, приведенных классов можно назвать еще один – по возможности регулирований подшипника.

Конструкция подшипников скольжения не отличается сложностью. В состав конструкции могут входить два кольца. Одно из них (внутреннее) вращается в процессе работы. Вместо, тел вращения в устройствах этого типа применяют втулки, изготовленные из антифрикционных материалов. Для повышения эффективной работы в подшипники закачивают смазочные материалы.

Существуют два типа подшипников скольжения — гидростатические и гидродинамические. В изделиях первого типа смазка подается от масляного насоса. Вторые в этом плане удобнее, они сами могут выступать в роли насоса. Смазка будет поступать в них за счет разности давления между его компонентами.

Подшипники скольжения могут иметь, сферическое, упорное и линейное исполнения. Первые подшипники применяют в тех узлах, где преобладают низкие скорости вращения вала. Главное достоинство такого исполнения подшипников – это возможность передавать вращение даже при значительных перекосах валов.

Подшипники упорного исполнения применяют для работы там, где преобладают поперечные усилия. Довольно часто их монтируют в турбинах и паровых машинах.

Схема подшипника упорного исполнения

Подшипники упорного исполнения

Подшипники линейного исполнения исполняют роль направляющих. Кстати, их особенностью можно назвать их бесперебойную работу даже при постояннодействующих радиальных усилиях.

Подшипник линейного исполнения

Многолетняя, если не многовековая практика использования подшипников скольжения позволяет сделать выводы о достоинствах и недостатках этих конструкций.

• изделия этого класса обеспечивают надежную работу в условиях высоких скоростей вращения вала;
• обеспечение серьезных ударных и вибрационных усилий;
• довольно небольшие размеры;
• подшипники этого типа допустимо устанавливать в устройствах работающие в воде;
• некоторые модели позволяют выполнять настройку зазора и, таким образом, гарантируют точность установки оси вала.

Между тем, подшипникам скольжения присущи и определенные недостатки.

• в процессе эксплуатации необходимо постоянно контролировать уровень смазки;
• при недостаточной смазке и запуске возникает дополнительная сила трения;
• более низкий в сравнении с другими классами подшипников КПД;
• при производстве таких изделий применяют довольно дорогие материалы;
• при работе, подшипники этого класса могут генерировать излишний шум.

Стандарты подшипников скольжения

Одно из отличий подшипников от других типов деталей, применяемых в промышленности – это то, что они все стандартизированы. Выше было отмечено что на продукцию этого класса действует 60 ГОСТ, и это не считая ТУ и другой нормативной документации.
ГОСТ не только нормирует конструкцию и размеры подшипников, но и порядок их обозначения на чертежах, в спецификациях и другой рабочей документации.

Кроме того, ГОСТ на технические условия подшипников регламентирует параметры допусков и посадок, которые обязаны соблюдать производители.

Маркировка

Маркировка подшипников – это параметры, которые показывают рабочие диаметры изделия (внутренний и внешний), конструктивные особенности. Все эти данные закодированы в наборе цифр и буквенных символов. Порядок кодировки, детальная расшифровка регламентирована в ГОСТах на подшипниковую продукцию. Так, кодировка шариковых и роликовых подшипников однорядных приведена в ГОСТ 3189-89.

В закодированном наименовании подшипника содержатся следующие данные:

• серия ширины;
• исполнение;
• тип изделия;
• группа диаметров;
• посадочный диаметр.

Кстати, важно понимать, что на территории нашей страны применяют две системы обозначения подшипников – ГОСТ и ISO.

Пример расшифровки маркировки на подшипниках

Маркировка может быть нанесена на одно из колец. Если подшипник закрытого типа то маркировку наносят на уплотнение или защитном кольце.

Классы точности подшипников

Класс точности подшипника – это показатель, который характеризует максимальные отклонения значения размеров подшипника от номинала.

В некоторых устройствах при выборе подшипника потребитель руководствуется ценой на него, а остальные параметры для него не так критичны. В некоторых других случаях потребитель выбирает подшипник исходя из предельной скорости вращения, при которой не будут, проявляются такие явления, как вибрация и пр. Такие довольно жесткие условия предъявляются к изделиям, работающим на транспорте, станочным узлам, робототехнических комплексов.

В машиностроении существует зависимость между точностью обработки и ее стоимостью. То есть, чем точнее деталь, тем больше ее конечная цена.

Разделение подшипников по точности позволяет подобрать такое изделие, которое будет отвечать требованиям, которые предъявляет проектировщик и в то же время с приемлемой для потребителя ценой.

Класс точности описывает точность производства изделий. Для регулировки этого параметры существуют нормативы, определенные в ГОСТ и ISO. В них определены допуски на все размеры – диаметры, ширину, фаски и пр.

Назначение подшипников качения

Подшипники качения предназначены для поддержки вращающихся валов. Они нашли свое применение в машинах, разного типа, например, в подъемно-транспортных устройствах, технике, применяемой в сельском хозяйстве, судовых двигателях.

Магнитные подшипники

Магнитные подшипники, которые все чаще применяют в различных машинах и механизмах работает на основании принципа магнитной левитации. В результате реализации этого принципа в подшипниковой опоре отсутствует контакт между валом и корпусом подшипника. Существуют активное исполнение и пассивное.

Активные изделия уже в массовом производстве. Пассивные, пока еще находятся на стадии разработки. В них, для получения постоянного магнитного поля применяют постоянные магниты типа NdFeB.

Использование магнитных подшипников предоставляет потребителю следующие преимущества:

• высокая износостойкость подшипникового узла;
• применение таких изделий, возможно, в агрессивных средах в большом диапазоне внешней температуры.

Бесконтактный магнитный подшипник

В то же время использование таких узлов влечет за собой некоторые сложности, в частности:

В случае пропадания магнитного поля, механизм неизбежно понесет повреждения. Поэтому для бесперебойной и безаварийной работы проектировщики применяют так называемые страховые подшипники. Как правило, в качестве страховочных применяют подшипники качения. Но они в состоянии выдержать несколько отказов системы, после этого требуется их замена, так будут изменены их размеры.

Создание постояннодействующего, а главное, устойчивого, магнитного поля сопряжено с созданием больших и сложных систем управления. Такие комплексы вызывают сложности с ремонтом и обслуживанием подшипниковых узлов.

Излишнее тепловыделение. Оно обусловлено тем, что обмотка нагревается в результате прохождения через нее электрического тока, в некоторых случаях, такой нагрев недопустим и поэтому приходится устанавливать системы охлаждения, что, разумеется, приводит к усложнению и удорожанию конструкции.

Где используются устройства скольжения

На самом деле сложно найти механизм, в котором не установлены подшипники скольжения. Даже на атомных подводных лодках, на подшипниках этого типа устанавливают гребные валы. Подшипники скольжения нашли широкое применение в станкостроении. В частности, в них устанавливают валы, по которым перемещается суппорт, резцедержатель и другие составные части станка.

Классификация подшипников качения

К подшипникам качения относят:

• шариковые;
• роликовые,
• упорные и многие другие.

Все они характеризуются высокими параметрами износостойкости и возможностью работы в условиях разнонаправленных нагрузок – осевых и радиальных.

Характеристики подшипников качения

К основным характеристикам подшипников качения можно отнести следующие:

Угловая скорость, подшипники качения могут показывать высокие значении этой скорости, особенно если сепараторы выполнены из цветного металла или полимеров.

Перекос вала. Допустимо то, что перекос может достигать от 15’ до 30’. Кроме того, подшипники качения способны воспринимать небольшие осевые усилия. Она не должна превышать 70% от неиспользуемой радиальной грузоподъемности.

Подшипники качения показывают минимальные потери на трение.

Каталог импортных подшипников FAG, INA, SKF, NSK, TIMKEN и др.

В мировой экономике подшипниковая отрасль занимает отдельное место, во много это обусловлено значимостью продукции ей выпускаемой.

В нашей стране такую продукцию выпускают на специализированных подшипниковых заводах. Но, в последнее время существенно увеличен импорт подшипников из рубежа. Их поставляют из разных стран мира – США, КНР, Германии и пр.

Для ознакомления с номенклатурой поставляемой продукции достаточно ознакомиться с каталогами подшипников, которые предлагают потребителям зарубежные производители — FAG, INA, SKF, NSK, TIMKEN и многие другие. Достаточно одного взгляда и можно понять всю величину номенклатуры предлагаемых подшипников.

Но при заказе импортной продукции необходимо понимать, что подшипники, поступающие из-за границы, должны соответствовать требованиям наших нормативов и иметь документы, подтверждающие их качество и безопасность в эксплуатации. Подшипники очень часто поделывают. Рекомендуем покупать подшипники только у авторизированных поставщиков.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Подшипники скольжения | Разновидности, принцип действия, особенности и из чего изготавливают подшипники скольжения

Среди всех видов подшипников основную роль играют подшипники качения. Принцип работы таких подшипников основан на качении всех участвующих частей узла друг относительно друга. Трение, возникающие при таком движении, сравнительно невелико. Но существует еще один принципиально другой вид подшипников. Это подшипники скольжения. Оба эти типа подшипников качения и скольжения широко применяются в машиностроении, станкостроении и автомобилестроении.

Рассмотрим принцип действия подшипника скольжения. Что это такое? Какими бывают подшипники скольжения? Для чего применяются такие подшипники?

Принцип действия

Подшипники скольжения – это вид подшипников, в которых происходит вращение двух сопряженных поверхностей. При этом одна их них, как правило, вращается, а вторая находится в состоянии покоя.  В данном узле происходит соединение осей валов со статичным корпусом механизма (например, станка). Две поверхности, по сути, скользят относительно друг друга посредством специально желоба, заполненного смазочным материалом. Под внешним кольцом подшипника располагается вкладыш. Еще его называют втулкой подшипника скольжения.

В зависимости от смазки конструкция подшипников скольжения различаются на:

• Гидростатические и
• Гидродинамические

Рассмотрим их особенности и отличия.

Гидростатические и гидродинамические подшипники скольжения

Гидростатическими подшипниками называются подшипники, в которые с внешней стороны подается смазка. Процесс подачи не зависит от скорости вращения узла, происходит это под давлением гидравлического насоса. Но зато процесс подачи масла зависит от размеров подшипников скольжения.

В гидродинамических подшипниках скольжения функцию насоса на себя берет сам подшипник. При вращении узла между составными частями подшипника возникает разница в давлении. Это происходит потому, что смазка, которая находится между трущимися элементами, перемещается по всей их поверхности.

Подшипники скольжения имеют еще одну особенность, связанную со смазкой. Качество работы узла с подшипником скольжения зависит от вида смазки.

Они бывают нескольких видов:

• Жидкостный тип
• Газодинамический тип
• Пластичный тип

Жидкостный тип является наиболее оптимальным для использования. Благодаря использованию этого метода на заводах подшипников скольжения происходит эффективный теплоотвод узла и его защита от влияния внешних неблагоприятных факторов. Также при этом типе смазки значительно уменьшается коэффициент трения. Тамбовский завод подшипников скольжения использует данный вид смазки.

Газодинамический тип смазки происходит инертными газами (например, азотом). Данный вид смазки в каталогах подшипников скольжения стал применяться еще в 1959 году. Применение газодинамических подшипников оказало положительное влияние на некоторые свойства механизмов. Например, практически полностью снизился уровень вибрации. Свое применение такой вид подшипников нашел в оборудовании систем навигации и некоторых других точных приборах.

Пластичный тип смазки представляет собой смазочные материалы, которые получаются путем введения твердых загустителей в масла (нефтяные или синтетические). Благодаря высокой степени структурирования данный тип смазки создает структурный каркас, который прочно удерживает масло между трущимися поверхностями.

Конструктивные особенности

По конструктивным особенностям и выполняемым задачам различаются три вида подшипников скольжения:

• Сферические подшипники скольжения
• Подшипники скольжения упорные
• Линейные подшипники скольжения

Сферические подшипники скольжения используют при работе механизмов на малых скоростях. Данные подшипники способны работать даже при значительных осевых перекосах. Стабильно работают такие подшипники и при совершении узлом умеренных колебательных движениях. Корпус такого подшипника скольжения способен выдерживать значительные осевые нагрузки.

Упорные подшипники скольжения создавались для восприятия радиальных (поперечных) и незначительных осевых нагрузок. Различаются на радиально-упорные и упорные подшипники скольжения. Данные подшипники нашли применение, в частности, в паровых установках, турбинных и та далее.

Линейные подшипники скольжения выполняют роль направляющих при линейном перемещении. Данное свойство особенно актуально при перемещении значительных перемещениях, при постоянных радиальных нагрузках.

Вкладыши подшипников скольжения

Особое значение при выполнении своих функций подшипниками скольжения имеют вкладыши (еще их называют втулки) подшипников скольжения. Специальная заливка вкладыша служит восприятию осевых нагрузок с торца ротора (вала). Данное свойство имеет место только при пуске или остановке механизма, когда давление при нагнетании равно нулю.

Условно вкладыши можно разделить на два подвида:

• Опорные вкладыши и
• Опорно – упорные вкладыши

Конструктивно вкладыши различаются наличием в опорно-упорном вкладыше бронзового упора, имеющего специальную заливку. Данное свойство позволяет увеличивать осевые нагрузки при вращении вала.

Материалы для изготовления подшипников скольжения

Основным материалом, используемым заводами подшипников скольжения, является баббит. Баббит – это сплав свинца или олова с добавками меди, никеля, сурьмы и прочих материалов. Называется этот материал баббитом благодаря человеку, который в 1839 году запатентовал его. Инженера звали А.Баббит.

Среди других материалов подшипников скольжения можно отметить различные стальные сплавы с добавлением свинца, бронзы, серебра, графита и, собственно, баббита. Данные материалы активно используются заводом подшипников скольжения города Тамбова. Нередким явлением в последнее время стало использование металлокерамических и композитных материалов, а также углеграфитов, при производстве подшипников скольжения.

Государственные стандарты

Подшипники скольжения соответствуют ГОСТам, по которым ведется контроль качества. Ниже приведены основные из этих Государственных стандартов.



ГОСТ — 7904-1	Подшипники скольжения. Основные сокращения и условные обозначения
ГОСТ — 4379-2006 ГОСТ — 29201-91	Подшипники скольжения. Вкладыши (втулки) из медных сплавов
ГОСТ — 4378-4	Подшипники скольжения. Определения, классификация и термины. Параметры для расчета и их обозначения
ГОСТ — 4378-1	Подшипники скольжения. Классификация, термины и определения. Свойства подшипниковых материалов и их свойства. Конструктивные особенности
ГОСТ — 28801-90	Подшипники скольжения. Упорные кольца. Размеры, допуски и типы
ГОСТ — 2795-2001	Подшипники скольжения. Керамические вкладыши (втулки). Их размеры и допуски
ГОСТ  — 24833-81	Вкладыши (втулки) подшипников скольжения. Типы спекаемых материалов. Основные размеры и виды.
ГОСТ — 18282-88	Подшипники скольжения механизмов и машин. Определения, термины

Ремонт подшипников скольжения

Ремонт подшипников скольжения осуществляется с применением специфического оборудования. Некоторые виды подшипников скольжения имеют разборную конструкцию. Такие подшипники позволяют проводить некоторый ремонт и наладку подшипников. Неразборные подшипники можно ремонтировать при условии присутствия небольших дефектов или раковин.

myfta.ru

Материалы подшипников

Подшипники качения – основной элемент многих систем и механизмов. Работоспособность изделия напрямую связана с используемым при производстве материалом.

Зачастую тело качения и подшипниковое кольцо изготавливают из различных веществ с учетом их твердости. Именно твердость материала считается важнейшим показателем износостойкости, долговечности и грузоподъемности подшипника. Большую важность играет также прочность контакта, стабильность размера детали при разных степенях загрязненности тела качения смазкой. Нельзя забывать и о встроенных уплотнителях контакта, играющих значимую роль в характеристике и надежности подшипника.

При изготовлении колец подшипника и тел качения применяют следующие виды материалов:

1) Подшипниковая сталь с индукционной закалкой. Поверхность подшипника подвергают индукционной закалке, уплотняющей деталь в частях, претерпевающих максимальные нагрузки – на дорожках качения. Не обязательно затрагивать индукционной закалкой всю поверхность тела качения, достаточно воздействия на определенные участки. Поверхности, не подвергавшиеся закалке, не меняют своего состава и характеристик, остающихся неизменными и зависящих от химического состава применяемой стали и от способа ее применения. Иными словами, одна деталь может обладать поверхностью с участками разных рабочих характеристик.
2) Подшипниковая сталь с объемной закалкой. Данный материал считается самым распространенным и долговечным. Специалисты постоянно изучают и совершенствуют эту марку стали, учитывая постоянное видоизменение подшипников. Сталь с объемной закалкой обладает уникальным составом, обеспечивающим идеальный баланс между техническими и потребительскими свойствами конечной продукции. В стали снижено количество кислорода, вредных примесей. При изготовлении этого вида стали металл закаляют на мартенсит или бейнит.
3) Цементации. Данный вид подшипниковой стали применяют в случаях, когда предусмотрена посадка с натяжением или с ударными нагрузками. Подшипники из так называемой цементируемой стали, весьма долговечны.
4) Высокотемпературная подшипниковая сталь. Материал закаливают при различных температурах. Выбор температуры зависит от конечного типа изделия. Как правило, применяют сталь с поверхностью, закаленной при температуре в 120-200 градусов. При рабочей температуре в 250 градусов, необходимо применять специальную стабилизирующую термообработку. В обязательном порядке учитывается грузоподъемность деталей. Использование высокотемпературной стали обеспечивает твердость подшипника и выдающиеся рабочие характеристики в самых сложных эксплуатационных условиях.
5) Керамика. При производстве подшипников качения применяют несколько разновидностей керамики. Наиболее распространенный вид – нитрид кремния. Материал состоит из нитрида бетакремния в виде тонких частиц, расположенных в матрице. Подшипники из керамики отличаются отличным сопротивлением электричеству, большой твердостью и незначительным коэффициентом теплового расширения. К магнитному полю керамика не чувствительна.

www.pkstav.ru

Устройство подшипника — как он устроен?

Идея создания колёсного подшипника настолько же древняя, насколько, наверное, и само колесо. А всё благодаря тому, что подшипник обеспечивает способность свободного качения без каких-либо разрушительных последствий износа и трения во время движения. В данной статье будут определены и обсуждены отдельные элементы подшипника. Также мы рассмотрим и виды подшипников. Независимо от того какой формы и какого типа тот или иной подшипник, все они служат одной основной цели, а главным компонентом в них являются ролики, шарики и цилиндрики.

Что такое подшипник?

Подшипник – это изделие, которое поддерживает вал, ось, а также любую другую подвижную конструкцию, которое обеспечивает вращение, качение или линейное перемещение с минимальным сопротивлением, что передаёт нагрузку от движущегося узла на другие элементы конструкции. Но не всем известно о том, что подшипники вокруг нас повсюду, как в быту, так и во всех промышленных отраслях. И тем более далеко не всем известно насколько важно диагностировать состояние подшипников, правильно их выбирать, монтировать и обслуживать.

Зачастую, именно неправильная установка подшипника способствует его неожиданному выходу из строя и как следствие – авария, если подшипник колёсный или ступичный. Так же и на промышленном производстве могут возникнуть опасные аварийные ситуации, из-за нефункционирования такой, казалось бы, маленькой и незначительной детали, как подшипник. Например ситуация, возникшая в связи перебоями в вентиляции на опасных производствах.

Виды и типы подшипников

Шарикоподшипники

Главной отличительной особенностью устройства шариковых подшипников являются сами шарики, естественно. Это самый распространённый вид подшипников. Они часто используются в автомобилях, электродвигателях, инвентаре для спорта и бытовой технике. Основатель немецкой компании «FAG», производящей шариковые и роликовые подшипники, изобрёл технологию массовой обработки шаров. Так как их сферическая форма позволяет шарикам вращаться свободно во всех возможных направлениях, они имеют возможность обработки как радиальных так и осевых нагрузок.

Но, в силу своей идеально круглой формы у таких шарикоподшипников очень маленькая площадь контакта. В силу такой особенности их применяют в тех местах автомобиля, где нагрузка самая маленькая, а также они не подлежат сильному давлению и ударам с толчками от воздействий, обусловленных дорожным покрытием. Если возникает необходимость применения шариковых подшипников для больших нагрузок, тогда подразумевается увеличение диаметра шарика, в следствии чего подшипник конструктивно в разы увеличивается в размерах пропорционально диаметрально.

Роликовые подшипники

Такие механизмы сконструированы из деталей цилиндрической формы, имеющих идентичный диаметр по всему их периметру. Любая нагрузка, что оказывается на них радиально, распространяется по наиболее широкой точке контакта, чем у шариковых подшипников, поэтому они прекрасно подходят для многих тяжёлых эксплуатационных условий. Недостатки прямых роликовых подшипников выражены их формой. Она не позволяет им принимать на себя серьёзные осевые нагрузки. В узлах подшипников с небольшим диаметром вала используются прямые роликоподшипники, которые зачастую используются в труднодоступных местах, например, как коробка передач.

Конические подшипники

Данные механизмы состоят из роликов, но в отличие от предыдущих цилиндрических, ролики имеют конусообразную форму. Конические ролики в подшипниках необходимы для принятия на себя высокой радиальной или осевой нагрузки. Также они способны выдерживать мощные удары. Такие подшипники зачастую применяются внутри колёсных ступиц. Некоторые автомобильные производители используют зеркальное расположение двух подшипников в одном, то есть конические ролики обращены в противоположные стороны.

Устройство, состав, детали и элементы подшипника

Обойма является металлическим кольцом с гладкой внешней и внутренней, по которой происходит вращение, поверхностью. Наружная обойма подшипника в автомобилях современности всё чаще играет роль ступицы, что означает замену всего узла подшипника, а не того подшипника, который, как всем нам уже привычно, должен быть запечатан внутри неё. Если Вы столкнулись с составным подшипником, в состав которого входит внутренняя обойма и сепаратор с шариками, отдельная наружная обойма и сальник, то есть такие люди, которые могут упростить замену, не демонтируя наружной обоймы, запрессованной в ступицу.

Повторное использование старой обоймы категорически запрещено, даже в том случае, если она находится в прекрасном состоянии, на первый взгляд. Вы корректно это не определите на глаз, а с ресурса нового подшипника просто снимите половину таким поступком. Вышедший из строя старый подшипник означает тот факт, что все его элементы износились вышли из строя.

Сепаратор подшипника – это специальная обойма своеобразной формы. Она имеет перфорацию по всей площади составляющих элементов подшипника – роликов и шариков. Это своеобразная клетка, которая представляет собой внутреннюю поверхность с вращающимися подшипниками. Подшипниковые сепараторы, как правило, отдельно приобрести нельзя, ведь они являются основой подшипника. Сальник подшипника – это прокладка из закалённой резины кольцеобразной формы.

Сальник ещё имеет своё второе неправильное название – пыльник. Он предназначается для того, чтобы закрывать ту часть подшипника, из которой может вытечь смазка или попасть вода. А ведь пыльник подразумевает только защиту от пыли. Эти уплотнительные элементы также подвергаются износу со всеми остальными частями подшипника, поэтому они также должны заменяться вместе со всем. Если в Вашем автомобиле подшипник или целый подшипниковый узел с отсутствием резинового уплотнителя или он не поставляется в комплекте, советуем приобрести его отдельно и заменить.

Ступица колеса представляет собой литой или выкованный металлический элемент, к которому крепится автомобильное колесо. Колёсные подшипники находятся, как правило, в самой ступице колеса, это обеспечивает ему свободное вращение вокруг своей оси. Такие подшипники зачастую называют ступица-подшипник. Такие подшипники продаются только в коллаборации со ступицей, то есть целым узлом, что облегчает замену и исключает неправильную установку.

Смазка подшипников – это высокотехнологичный продукт на нефтяной или синтетической основе, который предназначается для смазывания подшипниковых поверхностей в местах постоянного сильного трения. В отличие от моторного и трансмиссионного масел, эта смазка не теряет своей густоты и вязкости даже при экстремальных температурах. В силу своей сильной вязкости не предназначается для работы на поверхностях с минимальными зазорами. Во время выполнения работ по ремонту должна использоваться исключительно чистая смазка. Если она была оставлена на хранение на открытом воздухе в открытой банке, то пыль и грязь осядут на ней, как на магните. А слой из таких инородных микротел – очень большая угроза для нового подшипника.

В чём разница между колёсным и ступичным подшипниками?

Немного сложно воспринимать на слух всю терминологию подшипников. Да, мы согласны, но зато видны различия между полноприводнысм, заднеприводными и переднеприводными автомобилями. Всё зависит от того, какие колёса являются ведущими.

Так, например, подшипники для ведущих колёс называются ступичными, независимо от того, какой привод в автомобиле. Эти подшипники вмонтированы на ступицу вала, который вращает внутреннюю ось подшипника. Подшипники на ведомых же осях, будь то задняя или передняя, называются колёсными. Они установлены между колёсной ступицей и обычным валом большого рычага. Автомобили с полным приводом оснащаются четырьмя ступичными подшипниками. Но вот интересно то, что независимо от того какой подшипник необходим колёсный или ступичный, подразумевается одна и та же деталь.

Замена подшипника

Произвести замену ступичного подшипника можно как своими руками, так и на специализированных станциях технического обслуживания. Но скажем сразу, что особой сложности в данной процедуре нет и собственноручная замена будет финансово оправданной и не сильно затратной по времени. Итак рассмотрим замену подшипника на примере передней ступицы автомобиля. Полезно знать! Замену подшипника можно произвести даже без съёмника ступицы. А ведь это прекрасно облегчает задачу, ведь в конце замены не нужно будет делать сход развал, потому что он попросту не собьётся.

1. Сначала прибегаем к помощи домкрата и поднимаем переднее колесо. Затем обычным накидным ключом откручиваем гайку с гранаты и болты с самого колеса. Если гайка слишком затянута или поедена коррозией, при её откручивании Вы можете столкнуться с некоторыми проблемами. Для того, чтобы она поддалась, нужно её слегка просверлить сбоку до резьбы. Затем зубилом, желательно тупым, раскройте. Вот гайка и с лёгкостью открутилась.

2. Итак, болты и гайки сняты, принимаемся за демонтаж колеса. Важно! Чтобы автомобиль не соскочил с домкрата, подложите под его днище крепкие пеньки. Колесо сняли, приступаем к отделению шаровой от передней стойки.

3. Открутите два болта на 17 и аналогичные болты с тормозного суппорта. Болты открутили, детали расслабили, хорошо. Далее следует потянуть стойку и с лёгкостью вытащить гранату со ступицы.

4. После этого снимите тормозной диск, аккуратно сбивая молотком, ударяя по его краям, одновременно прокручивая. Затем сбейте зубилом обойму подшипника.

5. После проверьте состояние ступицы, чтобы убедиться в том, не стоит ли проводить её замену. Ведь подшипник на испорченной ступице будет совсем слабо держаться или не держаться совсем и колесо будет разболтано.

6. Седло подшипника тщательно протрите до блеска и вставьте стопорное кольцо. Теперь можно и новый подшипник вставить. Вставляйте и ровняйте подшипник в ступичное седло, совершив несколько несильных ударов молотком по кругу. Затем возьмите крепкий металлический штырь и наставьте его на внутреннюю обойму подшипника. Сильными ударами вбейте её в ступицу и вставьте штопор. Осталось лишь вставить гранату в ступицу.

7. Затяните гайку на гранате, только без шайбы, тем самым образом затягивая ступицу в подшипник. Открутите гайку и подложите теперь шайбу. Теперь гайки можно затягивать достаточно туго и крепко.

8. Сборка происходит в противоположной разбору последовательности.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today
