Свой малый бизнес: производство макарон

«Люблю я макароны…» поется в популярной старой песенке. А если продукт даже в песнях воспевают – то он любим и востребован потребителями.  Так почему бы не задуматься над организацией собственного предприятия по изготовлению макарон? Как показывает анализ потребительского рынка и вдохновляющие примеры ряда крупных отечественных компаний по производству макаронных изделий, бизнес этот – рентабельный и с большими перспективами.

В СТАТЬЕ:

Производство макарон: проводим маркетинговые исследования отрасли

Итак, Вы решили наладить бизнес по производству макарон. С чего начать? – Конечно, с оценки ситуации на рынке макаронных изделий. Какие виды продукции представлены на рынках и полках супермаркетов? Какие изделия пользуются наибольшим спросом у населения? На что ориентируются покупатели, выбирая тот или иной продукт из категории «макаронные изделия»? «Макаронное» предложение во всем его разнообразии
. Производители макаронных изделий, желая привлечь покупателя, предлагают огромный ассортимент своей продукции, который условно можно поделить на следующие группы:
  • Изделия из твердых сортов пшеницы
  • Изделия из мягких сортов пшеницы
          Изображение 1. Макаронные изделия из твердых сортов пшеницы         Макаронные изделия первой категории – более дорогие, но и более полезные. Имеют ярко выраженный янтарный цвет, могут быть подкрашены натуральными красителями (шпинат, свекольный или томатный сок, и т.д.) (изображение 1)   Они лучше усваиваются и, вопреки бытующим заблуждениям, никак не влияют на прибавление в весе. По причине высокой стоимости производства и, как следствие, конечного продукта, отечественный производитель еще не насытил рынок продукцией данного вида. Потому на полках супермаркетов представлены, в основном,  импортные макаронные изделия из твердых сортов пшеницы. А все потому, что в  Европе уже давно макароны из твердых сортов пшеницы – «золотой стандарт качества». Производство макарон из других видов муки – здесь под запретом. У нас же ситуация несколько иная…
Изображение 2. Макаронные изделия из мягких сортов пшеницы         Макаронные изделия из мягких сортов пшеницы – иными словами, из обычной, пекарской муки – абсолютный лидер продаж среди отечественных покупателей. Продукция этой категории занимает 85% нашего рынка – против 15% продукции из твердых сортов пшеницы.  Такой дисбаланс объясняется очень просто: сказывается более низкая цена этого продукта. И даже несмотря на целый ряд не очень полезных для здоровья моментов. Макароны из обычной муки могут спровоцировать набор в весе; протеин, содержащийся в таких изделиях, не усваивается на 100%; продукция из мягких сортов муки содержит меньше витаминов, клетчатки и полезных микроэлементов, нежели изделия из твердых сортов пшеницы.
(изображение 2)
Если же говорить о разновидностях макаронных изделий, то их можно условно поделить на:
  • Фигурные (бабочки, звездочки)
  • Трубчатые (макароны, перья, каннелони)
  • Нитеобразные (вермишель, паутинка, спагетти)
  • лентообразные (тальятелле)
В отдельную категорию следует вынести такой необычный макаронный продукт, как листы для лазаньи.

Статистика потребительского рынка макаронных изделий.

Маркетологи, изучающие вкусы потребителей в сегменте макаронной продукции, выделили такие основные критерии для проведения своих исследований:  разновидность макаронных изделий, стоимость товара,  причины, побуждающие совершать покупку.  Остановимся на последних двух исследованиях и их статистических результатах. По ценовому признаку: -эконом-сегмент (35%) -среднеценовой сегмент (30%) -цена выше средней (30%) -премиум-класс (5%) Такая расстановка сил на «макаронном» отечественном рынке вовсе неудивительна. Потребитель привык считать деньги, и, ошибочно полагая, что более дешевая паста ничем не отличается от дорогой – предпочитает покупать макароны с наиболее привлекательной, низкой стоимостью. Если говорить о том, что влияет на выбор потребителя, то и здесь снова, по результатам социологических исследований, на первое место выходит привлекательная ценовая политика производителя. Лишь на втором месте – качество продукта. Причины, побуждающие покупателя приобретать макаронные изделия:
  1. Доступная  цена (28 %)
  2. Высокое качество (24 %)
  3. Личные предпочтения (форма, цвет, состав)
  4. Производитель (12 %)
Из незначительных причин – советы знакомых и привлекательность упаковки.

Технология производства макарон

На любом производстве очень важно придерживаться правильной технологии. Это особенно ярко можно увидеть на примере производства свечей, самоклеящейся пленки с изображением или выращивания шампиньонов. Для макаронных изделий существует единая основная технология производства, которая включает в себя 5 основных этапов, за выполнение которых отвечают, соответственно, пять видов оборудования. Стандартный набор оборудования, необходимого для запуска собственной линии по изготовлению макарон, выглядит следующим образом:
  • Агрегат для просеивания и очищения муки
  • Машина для замешивания теста
  • Макаронный пресс (формирует тесто в готовые макаронные изделия)
  • Сушильный шкаф

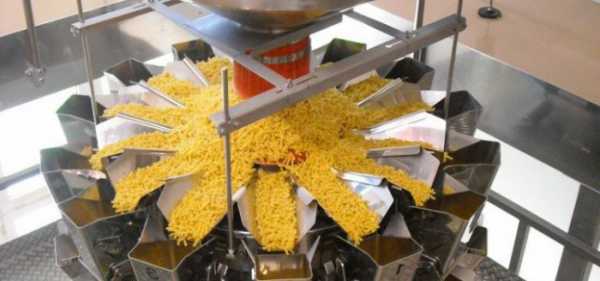

  • Автомат для фасовки макарон
Основные этапы производства макаронных изделий:
  • Этап 1 – «мучной».  Муку взвешивают и смешивают (стандарты сортности должны быть строго соблюдены)! Затем происходит просеивание и очищение муки с помощью магнита (от металлических добавок и примесей). После – мука подогревается до температуры 12-15 градусов. Разумеется, все процессы осуществляются не вручную, а на полностью или частично автоматизированной линии.
  • Этап 2 — замешивание теста. Подогретую муку смешивают с очищенной водой в пропорции 2:1. За этот процесс отвечает тестомес.
  • Этап 3 – формирование макаронных изделий. Готовое тесто доводят до нужного состояния – оно должно быть твердым, но эластичным – и начинают формировать макаронные изделия. За это отвечает аппарат со специальными насадками – он формирует и обрезает макароны до нужного размера, одновременно обдавая пасту холодным воздухом. Это нужно для того, чтобы готовые макаронные изделия не слиплись и не потеряли форму.
  • Этап 4 – сушка готовых изделий. Готовые макароны проходят две стадии сушки. Первая – так называемая «быстрая сушка», забирает из готовой мучной продукции более 50% влаги, и длится этот процесс всего 30-40 минут. Второй этап – куда более сложный и длительный. Окончательная сушка изделия и, соответственно, обработка готовых макарон от вредных микроорганизмов и бактерий, длится от 4-х до 10-и часов.
  • Этап 5 – фасовка и контроль качества. На завершающей стадии технология производства макарон предусматривает фасовку готовой продукции. Осуществляется это – автоматически, а вот затем – приходит очередь ручного контроля качества упакованной продукции.
Видео с описанием процесса производства макарон:


Рынки сбыта макаронной продукции

Задумавшись об организации собственного бизнеса по производству макарон, невольно задумываешься и о возможных рынках сбыта. Их, впрочем, у поставщиков качественной макаронной продукции, всегда предостаточно.
  • Сети супермаркетов (здесь же в будущем можно реализовать и другую свою продукцию, если расширить бизнес на новые отрасли, например выращивание огурцов, шафрана или продажа лягушачьих лапок)
  • Продовольственные рынки
  • Дистрибьюторы (фирмы, занимающиеся оптовой реализацией продукции)
  • Кейтеринговые компании (компании по доставке готовой еды на дом, иначе говоря — «рестораны на выезде»)
  • Муниципальные учреждения (столовые школ, государственных предприятий,  санаториев детских садов, детских оздоровительных лагерей и т.д.)
Последний вариант — один из наиболее выгодных, поскольку дает возможность заключить долгосрочные контракты на поставки крупных партий продуктов. Но есть одно «но»: для заключения сделки с муниципальными и государственными структурами, требуется выиграть тендер – специальный аукцион среди производителей и поставщиков. С супермаркетами тоже все сегодня не так однозначно. Ведь многие из них запустили линии продукции собственного производства. Например, в «Metro Cash&Carry» — это бренд «ARO», в  сети «Ашан» — ТМ «Каждый день», «Лакомо», и т.д. Впрочем, бизнесменов, которые уверены в востребованности своей продукции – это ничуть не пугает, ведь идеальное соотношение «цена + качество» всегда найдет свой рынок сбыта и своего потребителя.

Организация бизнеса по производству макарон: с чего начать?

  1. «Золотые стандарты» производства макарон. Стандартное макаронное изделие состоит из двух простейших компонентов: муки и воды. Но, оказывается, и эти два ингредиента могут иметь массу нюансов.
Для мини-производства макарон подойдет как мука из твердых сортов пшеницы, так и стандартная пекарская мука высшего сорта. Если Вы решили остановить свой выбор на импортной, итальянской муке – то следует знать, что пекарская мука в этой стране маркируется, как Farina, а мука из твердых сортов пшеницы – как Semola. Еще один важный момент – «золотые стандарты», которым должна соответствовать купленная мука: -высокие показатели поглощения воды -индекс белизны муки не должен быть ниже 49 -доля клейковины допускается не более 26% -содержание влаги в муке не должно превышать 16% Что касается воды – то она обязательно должна быть питьевой. При этом допускается использование водопроводной воды, если она прошла необходимую систему очистки.
  1. Где купить сырье для производства макарон? Для поиска партнеров-поставщиков муки – даже необязательно выходить из дома. Специальные сайты-торговые площадки, электронные странички производителей и дистрибьюторов, помогут выбрать оптимальный вариант, устраивающий владельца бизнеса по производству макарон, и по цене, и по условиям доставки, и по качеству сырья. Вот некоторые из таких сайтов:
Украина
  • «Пекарь» — cайт украинского производителя муки;
  • «Флагма» — nорговая агро-площадка;
  • «Паста белла» — cайт дистрибьютора. Продажа импортной, итальянской муки как из мягких, так и твердых сортов пшеницы.
Россия
  • «Грана» — сайт одного из крупнейших производителей муки в России;
  • «AllBiz» — крупный бизнес-портал, где можно приобрести, в том числе, и муку твердых и мягких сортов пшеницы оптом.
Что касается экономической выгоды сотрудничества – то в данном случае, это «палка о двух концах». То есть, если у Вас оборудование для производства макарон рассчитано на изготовление небольших партий, то покупать муку придется у дистрибьюторов. Все потому, что посредники продают муку любыми объемами, в том числе, и небольшими. А вот покупка сырья от производителя, как правило, обязывает приобретать продукцию крупным оптом, что не всегда выгодно для владельцев небольших частных цехов по производству макаронных изделий.
  1. Месторасположение предприятия. Оптимальный вариант, как показывает практика –  это сельская местность, но, желательно, чтобы это было поблизости от крупных городов. Во-первых, строительство или аренда помещения мини-завода по производству макарон, а также склада для хранения продукции, обойдется за чертой города значительно дешевле. Кроме того, в сельской местности люди ведут более оседлый образ жизни, а, значит, высокой текучки на предприятии, удастся избежать.
  2. Идеальное помещение для предприятия по производству макарон. Стандартно, помещение  должно быть  рассчитано на то, чтобы вместить:
  • Цех с оборудованием для изготовления макарон
  • Складское помещение
  • Административные помещения для руководства и персонала
No sniplet called adsenseinner9 Цех.  Высота потолка в этом помещении рекомендована не менее 3-3,5 м. Характеристики цеха должны позволить оптимально и компактно разместить на его площади производственную линию, обеспечить удобство и безопасность работы персонала, возможность контроля качества готовой продукции. Склад. Для небольшого предприятия по производству макаронных изделий, будет вполне достаточно  склада площадью до 100 кв. м. В помещении обязательно должны быть установлены стеллажи для хранения продукции и место для размещения запасных и дополнительных производственных линий. Обязательно наличие вентиляции, оборудования для поддержания в помещении определенного микроклимата, исключающего попадание влаги в воздух, и, следовательно, в продукцию, хранящуюся на складе. Административное помещение не имеет строгих стандартов. Конечно, главное, чтобы все сотрудники смогли разместиться и работать без каких-либо неудобств. Желательно, чтобы кабинет для администрации был просторным и светлым.

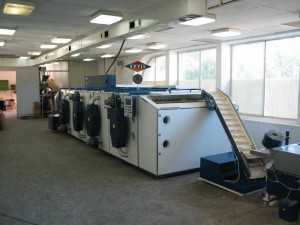

  1. Оборудование для производства макарон. Какое выбрать?
Made in Italy. Технологии производства макарон от итальянских специалистов – по праву считаются лучшими в мире. А, значит, и оборудование по изготовлению макаронных изделий, лучше всего приобретать с маркировкой «Made in Italy». Неоспоримые преимущества таких агрегатов: -долговечность — высокая производительность (производят до 560 кг макарон за 1 час!) — длительный срок сервисного обслуживания (до 6 лет) -гибкие возможности изменения рецептур и форм макаронных изделий (перенастройки всего за несколько минут!) Кроме того, специалисты из Италии берутся доставить, смонтировать, наладить и обучить работе с таким оборудованием. Но существенный минус этих агрегатов – высокая цена. За итальянское оборудование для небольшого цеха придется выложить от 800 тыс. до 1 млн. у.е.  Эта стоимость – заоблачна для мелких предприятий, но вполне приемлема для крупных компаний. Например, компания «Mareven Food Central», производитель макаронных изделий из твердых сортов пшеницы «Роллтон» и макаронный гигант «Макфа» отдали предпочтение итальянскому оборудованию «Pavan». Итальянское оборудование для производства макарон:

Если же столь дорогое оборудование начинающему бизнесмену не по карману, можно остановить свой выбор на других вариантах.         Изображение 3. Линия производства макарон №1 Изображение 4. Линия производства макарон №2         Отечественное оборудование. Производственные мощности и возможности у этих машин несколько слабее (примерно 200 кг готовой продукции за 1 час), но и цена приятно удивляет: от 200 тыс. у.е. за всю производственную линию.  Примерно в той же цене – и оборудование китайского производства. Рассчитываете на еще более скромную сумму?-  Тогда следует искать оборудование для производства макарон б/у, при срочных продажах можно найти варианты в 150 тыс. у.е. и ниже. Если же сумма на оборудование должна быть еще более скромной – то, как вариант, можно приобрести производственные машины для изготовления пасты, по отдельности.  То есть, приобретаем  раздельно тестомес, просеиватель муки, машину для формирования макаронных изделий, шкаф для сушки макарон и аппарат для фасовки. Допустимо взять оборудование б/у, но в хорошем состоянии. Итого можем  вполне уложиться в небольшую сумму в 10-15 тыс. долларов. Производственные линии по изготовлению макаронных изделий: (изображения 3,4)

Полезные сайты об оборудовании для производства макарон:

  • TFQ — сайт итало-украинской компании по производству оборудования для производства пасты. Представлен большой ассортимент автоматических и полуавтоматических производственных линий и комплектующих;
  • Доска объявлений Агро-Юкрейн. Можно приобрести оборудование б/у по договорной цене;
  • Росс — украинский производитель оборудования, в том числе, и для производства макаронных изделий. На сайте можно найти информацию, как об основных производственных линиях, так и вспомогательном оборудовании;
  • Агросервер — российский агропромышленный сервер с объявлениями, в том числе, и о продаже оборудования по производству макаронных изделий;
  • Equipnet — один из разделов сайта, каталог оборудования, поможет выбрать и приобрести нужное оборудование для запуска собственного производства макарон. Представлены как новые модели, так и агрегаты б/у.

Оформление документов и разрешений

Частное предпринимательство или ООО (общество с ограниченной ответственностью)? Это две наиболее популярные формы предпринимательской деятельности, к которым прибегают бизнесмены,  открывая небольшой цех по производству макарон. В первом случае, бизнес и все документы оформляются на одного человека, во втором случае – регистрируется предприятие. Что выгоднее лично Вам – следует решить, взвесив все «за» и «против» каждой из форм предпринимательства. Кроме документов по оформлению бизнеса, необходимо будет получить разрешения СЭС (санитарно-эпидемиологической службы), Государственного пожарного надзора и выводы Государственной экологической службы.

Подбор персонала на предприятие по производству макарон

Состав персонала небольшого предприятия по производству макаронных изделий выглядит следующим образом:
  • Сотрудник, обслуживающий производственную линию
  • Помощник сотрудника по обслуживанию производственной линии
  • Технолог
  • Водитель
  • Грузчик
  • Маркетолог
  • Технический работник  (уборка помещений)
  • Бухгалтер (как вариант, можно нанять свободного бухгалтера)
No sniplet called adsenseinner14 При ограниченном фонде заработной платы, функции бухгалтера на первых порах, может взять на себя собственник предприятия. При расширении производства можно нанять мерчендайзеров и менеджеров по работе с клиентами. Первые – будут контролировать наличие товара у реализаторов и следить за правильной выкладкой продукции на полках супермаркетов и небольших магазинов. Вторые – искать новых клиентов, готовых к сотрудничеству.

Возрастные и гендерные особенности сотрудников предприятия по производству макарон:

— по статистике, работниками, контролирующими производственную линию, являются женщины в возрасте от 25-ти до 55-ти лет. -те же социологические исследования говорят о том, что работу по предварительной  обработке сырья и его загрузке в агрегаты, выполняют мужчины 27-60 лет. — на должность мерчендайзеров и менеджеров по работе с клиентами лучше всего брать привлекательных и коммуникабельных молодых людей в возрасте от 22-ух до 30-ти лет. Естественно, ключевым вопросом принятия специалиста на работу является его образование и опыт. Оптимальный вариант – профильное образование и стаж как минимум несколько лет на аналогичном месте работы.

Подсчитаем предварительные расходы

Какими же будут изначальные затраты на организацию собственного дела по производству макаронных изделий? Рассчитаем расходы по минимуму:
  1. Приобретение оборудования (пусть это будут агрегаты б/у, приобретенные по отдельности) 10-15 тыс. у.е.
  2. Закупка сырья (закупаем, исходя из технических характеристик оборудования). Пусть на первых порах это будет 1 тонна муки, средняя цена 200-250 у.е. за тонну.
  3. Фонд заработной платы (исходя из минимума персонала: водитель, маркетолог, технолог, рабочий по обслуживанию производственной линии и его помощник) – около 2 тыс. у.е.
  4. Ежемесячные расходы (аренда помещения, коммунальные платежи, налоги на заработную плату, затраты на транспортировку, тара для упаковки готовой продукции) – , это еще от 1 тыс. до 3 тыс. у.е.
Но есть ведь еще непредвиденные расходы, ситуативные траты (например, установка очищающих фильтров для воды, покупка пищевых добавок и ароматизаторов для макаронных изделий) и т. д. Итого, начальный этап открытия бизнеса по производству макарон обойдется при самых минимальных затратах в 27-30 тыс. у.е. Впрочем, денежные затраты на «макаронный бизнес» могут существенно изменяться, в зависимости от качества, характеристик оборудования и масштабов производства.

Преимущества открытия собственного бизнеса по производству макарон

  1. Стабильно высокий покупательский спрос. В рационе жителей постсоветского пространства  на долю макаронных изделий приходится целых 9%. А по данным социсследований, более 40% жителей России потребляют в пищу макароны 2-3 раза в неделю. Для сравнения – раз в неделю макароны едят уже 34%, а раз в две недели – всего 12% потребителей.
  2. Быстрая окупаемость предприятия. Сроки окупаемости «макаронного» бизнеса при правильном его планировании, могут составить всего 12-18 месяцев.
  3. Большой срок хранения продукции. Макароны – продукт не скоропортящийся, и при правильных условиях может храниться до 24-х месяцев. Это исключает возможность финансовых потерь вследствие естественной порчи продукции и повышает шансы на стопроцентную реализацию готовой продукции.
  4. Возможность постоянно менять и расширять ассортимент. На основании анализов первых месяцев работы предприятия, можно понять, на выпуске каких видов макаронных изделий следует сосредоточить свои усилия в дальнейшем. Возможно, это будут полезная для здоровья продукция из твердых сортов пшеницы, возможно — столь востребованные покупателями спагетти или рожки.  А, может, и такой достаточно редкий продукт, как листы для лазаньи или каннелони.
        Изображения 5,6. Творческая упаковка макарон

Полезные советы для открывающих бизнес по производству макарон

  • Специалисты советуют не запускать на старте производство продукции на все 100% производственных мощностей. Оптимальный процент производства при открытии собственного цеха не должен превышать 70%. Иначе, не изучив отношения потребителя к новому виду продукции, можно столкнуться с фактом перепроизводства, и, как следствие, быстрым сворачиванием деятельности.
  • Психологи и специалисты по рекламе советуют выпускать новую, еще не знакомую потребителю продукцию, в броских, необычных упаковках с яркими этикетками. В идеале – упаковка должна быть красного цвета. Наглядный пример творческого подхода к упаковке макарон (изображения 5,6)
  • Быстрому созданию системы оптовых продаж будет способствовать реклама в Интернете. Например, это может быть контекстная реклама. Этот бизнес-ход позволит не только увеличить продажи новой продукции, но и значительно расширить ареал ее сбыта.
  • Для рядового потребителя информацию о новом продукте лучше подавать посредством наружной рекламы (биллбордов), рекламных телевизионных и радиороликов.

Понравилась статья? Посоветуй друзьям:


ideyaidengi.ru

2 Оборудование макаронного производства

2.1 Оборудование для замеса теста, формования

И РАЗДЕЛКИ СЫРЫХ МАКАРОННЫХ ИЗДЕЛИЙ

Конструкции шнековых прессов

Шнековые макаронные прессы непрерывного действия предна­значены для приготовления теста и формования из него сырых макарон­ных изделий. Основными узлами современных прессов являются доза­тор муки и воды, тестосмеситель, прессующий корпус с головкой и матрица. Каждый пресс оборудован системой вакуумирования.

Прессы различаются конструкцией дозатора, числом камер тестосмесителя и их расположением, количеством прессующих шнеков, конструкцией прессующих головок, формой матриц и местом ваку­умирования.

Классификация макаронных прессов представлена на рисунке 1.

Рис. 1. Классификация шнековых макаронных прессов

Макаронный пресс ЛПЛ-2М

Конструкция. Шнековый макаронный пресс ЛПЛ-2М (рис.2) состоит из следующих основных узлов: дозировочного устройства, тестосмесителя, прессующего корпуса, прессую­щей головки, обдувочного устройства, механизма резки.

Дозировочное устройство расположено над тестосмесителем и имеет шнековый дозатор муки, роторный дозатор воды, привод и спе­циальный червячный редуктор.

Шнековый дозатор заключён в цилиндрический корпус 1 с загрузочным патрубком 4 и направляющим лотком 2 для поступления муки в тестосмеситель. Внутри корпуса установлен однозаходный шнек 3.

Роторный дозатор воды имеет бачок 10, внутри которого на валу вращается крыльчатка с карманами 11. Карман при вращении крыльчатки захватывает определённое количество воды, которая через отверстия вала 12 сливается в отсек бачка 14.Отсюда через отвод вода по трубе 13 направляется в тестосмеситель пресса.

Тестосмеситель имеет однокамерную ёмкость 15 длинной 1500мм из листовой нержавеющей стали. Внутри установлены вал 17 диаметром 60 мм с укреплёнными на нём рабочими органами; нож 22 для очистки торцевой стенки камеры от налипающего теста; одиннадцать пальцев 18 и пять лопаток 16 для обеспечения необходимого уровня теста в камере, его переработки и перемещения внутри камеры; толкатель 21 для обеспечения поступления теста в прессующий корпус.

Лопатки на валу тестосмесителя устанавливают под определённым углом, который выбирается при пуске пресса. Оптимальный угол наклона плоскости первых двух лопаток (от места загрузки) к оси вала 60оС, следующих трёх – 40оС.

Количество теста, поступающего из месильной камеры в прессующий корпус, регулируется с помощью заслонки 20, движение которой осуществляется при помощи винта с маховичком 26.

Тестосмеситель закрывается решётчатой крышкой 19, сблокированной с кулачковой муфтой вала тестосмесителя. Открыть крышку можно после выключения электродвигателя привода или разъединения муфты.

Вращение вала тестосмесителя осуществляется от электродвигателя 23 с частотой вращения 1450 об/мин, клиноремённой передачи, трёхступенчатого цилиндрического редуктора. Вал тестосмесителя соединён с валом редуктора главного привода кулачковой муфтой 24 с блокировкой.

Прессующий корпус 27 представляет собой цилиндрическую трубу с двумя фланцами на концах. Одним фланцем корпус крепится к редуктору главного привода, вторым – к прессующей головке. Внутри корпуса установлен однозаходный прессующий шнек 28 длинной 1400 мм, диаметром 120 мм, с шагом витка 100 мм с трёхзаходным звеном 32 на конце. В средней части шнек имеет разрыв винтовой лопасти, в котором встроена шайба 29, обеспечивающая движение теста по перепускному каналу 30, из которого через вакуумный клапан с помощью вакуумного насоса отсасывается воздух из проходящего теста. На внутренней стороне прессующего корпуса по всей его длине расположены канавки 33, уменьшающие проворачивание теста. В конце прессующего корпуса установлена сварная водяная рубашка 31, по которой циркулирует водопроводная вода.

Прессующая головка 36 предназначена для установки круглой матрицы 37 и представляет собой литую конструкцию куполообразной формы. На торцевой верхней части головки имеется отверстие, закрытое фланцем 34, которое служит для выемки шнека из прессующего корпуса без снятия головки. На головке установлен манометр 35 для контроля давления прессования.

Обдувочное устройство 38 служит для предварительной подсушки макаронных изделий, выходящих из фильер матрицы. Устройство состоит из центробежного вентилятора с электродвигателем, обдувочного кольца с отверстиями диаметром 8мм. для прохода воздуха по его внутренней части. Обдувочное кольцо устанавливают под матрицей. В зависимости от скорости прессования продолжительность нахождения изделий в зоне обдувки при подвесном способе резки 5-6 с. За это время на поверхности изделий успевает образовываться подсушенная корочка, которая предотвращает склеивание макаронных изделий при их дальнейшей резке или транспортировке. Обдувка воздухом макаронных прядей может осуществляться двумя способами: нагнетанием и всасыванием воздуха через отверстия в кольцевом сопле.

Рис. 2. Шнековый макаронный пресс ЛПЛ-2М:

1- корпус дозатора; 2- лоток; 3,28 — шнеки; 4- патрубок; 5 — электродвигатель; 6-храповое колесо; 7- рукоятка; 8- двуплечий рычаг; 9- полукольцо; 10,14 — бачки; 11- карманы крыльчатки; 12,17 — валы; 13 — труба; 15 – однокамерная ёмкость; 16 — лопатка; 18- палец; 19- крышка; 20 — заслонка; 21 — толкатель; 22- нож; 23- электродвигатель; 24 -муфта; 25- звёздочки; 26- маховичок; 27- прессующий корпус; 29- шайба; 30- перепускной канал; 31- водяная рубашка;32- трёхзаходное звено;33- канавки; 34- фланец; 35- манометр; 36-прессующая головка;37- матрица, 38 — обдувочное устройство.

Принцип работы. Мука самотеком непрерывно из бункера поступает в дозатор, из которого вращающимся шнеком подается в корыто тестосмесителя. Одновременно подогретая вода температурой 40—60°С из дозатора по трубе поступает в тестосмеситель туда, где подается мука. В зависимости от влажности муки расход воды составляет 80—90 л/ч. При нормаль­ной работе пресса тесто должно заполнять 2/з объема корыта и иметь небольшой уклон по направлению к выходному отверстию.

Необходимый уровень заполнения корыта тестом достигается регу­лированием наклона плоскости концов лопаток к оси вала, которые от­брасывают определенную часть комочков теста в направлении от выход­ного отверстия к дозаторам. Отбрасывание теста в обратном направле­нии в оптимальных размерах необходимо для обеспечения нормальной циркуляции теста, что способствует набуханию клейковины и лучшей проработке теста лопатками и пальцами.

Замешенная в виде комочков и крупинок тестообразная масса из корыта смесителя через отверстие в нижней части направляется в прес­сующий корпус. При этом, регулируя заслонкой размер выходного от­верстия, можно изменять количество теста, подаваемого в прессующий корпус, и тем самым изменять производительность пресса. В прессующем корпусе тесто поступает в перепускной канал, где из него через вакуум-клапан удаляются воздух и пары воды. Из перепускного канала тесто про­ходит сквозь решётку в прессующий корпус, захватывается витками шнека, нагнетается в головку и затем продавливается через формующие отверстия матрицы. Выходящие из матрицы отформованные макаронные изделия прохо­дят обдувочное устройство, при этом они имеют температуру, равную температуре прессованного теста (45—50 °С).

В прессовом отделении значитель­но меньшая температура окружающего воздуха, в результате для изде­лий, выходящих из матрицы, создается температурный перепад, величи­на которого зависит от разности температур прессования и окружающей среды. Чем больше эта разность, тем выше температурный перепад и, следовательно, более интенсивное испарение влаги с поверхности изделия. Этот процесс происходит до тех пор, пока температура изде­лия и окружающей среды не выровняется, после чего на поверхности изделия возникает защитная корочка, которая препятствует слипанию изделий в процессе их дальнейшей раскладки и сушки.

При изготовлении длинных макаронных изделий выходящие из матрицы пряди принимаются на специальный стол, раскладываются в кассеты, режутся и в кассетах транспортируются в сушильные камеры.

Короткорезаные изделия поступают насыпью к сушильным уста­новкам.

Макаронный пресс Б6-ЛПШ -500

Конструкция. Основными узлами шнекового макаронного прес­са Б6-ЛПШ-500 являются дозировочное устройство, трехкамерный тестомеситель с приводом, прессующий корпус с приводом, прессующая головка для круглой матрицы, механизм смены матриц, обдувочное устройство. Все перечисленные узлы закрепле­ны на металлической станине, установленной на четырех опорах. Схема пресса Б6-ЛПШ представлена на рисунке 3.

Дозатор муки в его верхней части имеет приемный патрубок 14 для загрузки муки, на противоположном конце — отверстие 10 для выхода муки.

Рис. 3. Шнековый макаронный пресс Б6-ЛПШ-500:

1- фильтр; 2 – вакуумметр;3- роторный питатель; 4- вакуумный затвор; 5- окно; 6,39 – валы месильные; 7,38 – месильные лопатки; 8,40,44- месильные камеры; 9 — крышка; 10 – отверстие в корпусе дозатора; 11 – полый вал; 12 – корпус дозатора; 13,42- шнеки; 14- приёмный патрубок; 15 – цепная передача; 16 — крыльчатка; 17 — вентиль; 18 — прорезь; 19- рукоятка; 20 — муфта кулачковая; 21,33- электродвигатели; 22- пробка; 23- манометр; 24, 43- фланцы; 25 — прессующая головка; 26 – предохранительная сетка; 27 — матрица; 28 — кольцо; 29 — траверса; 30- направляющая; 31 — винт;32 червячный редуктор;34 – охлаждающая рубашка; 35 — зажимы;36, 41 — окна;37-крышка из органического стекла; 45,48 – патрубки; 46- корпус фильтра; 47 –фильтрующая поверхность.

Роторный дозатор установлен с противоположной стороны полой трубы. На корпусе дозатора размещены два вентиля 17 для подачи холодной и горячей воды и крыльчатка 16 специального профиля, подающая при вращении воду в пазы полого вала.

Тестосмеситель пресса трёхкамерный. Габаритные размеры камер: первой 1400х206х293 мм, второй и третьей 1400х328х424 мм. Первая месильная камера 8 расположена над второй 44 и третьей 40 и закрыта сверху решётчатой крышкой 9 с блокировкой. В этой камере замешивается тесто с помощью месильных лопаток 7, установленных на месильном валу 6. Через окно 5 в боковой стенке камеры тесто направляется в вакуумный затвор 4, который обеспечивает необходимое остаточное давление воздуха при передаче теста во вторую и третью месильные камеры. Вакуумный затвор имеет роторный питатель 3 с двумя карманами объёмом по 750 см3 . Привод ротора осуществляется от вала первого тестосмесителя через зубчатую передачу.

Вторая и третья камеры тестосмесителя соединены между собой по потоку теста перегрузочным окном 36. Внутри камер так же, как и в первой, расположены месильные валы 39 с установленными на них в определённой последовательности лопатками и пальцами 38. Крышки 37 обеих камер выполнены из прозрачного органического стекла, что даёт возможность наблюдать за ходом процесса.

Привод всех трёх валов тестосмесителя осуществляется от электродвигателя 21 через клиноремённую передачу, редуктор и систему цепных передач.

Паровоздушная смесь, образующаяся при замесе теста во второй 44 и третьей 40 камерах, через фильтр 1 откачивается водокольцевым вакуум-насосом ВВН-1,5.Фильтр состоит из корпуса 46 цилиндрической формы и двух фильтрующих поверхностей 47, размещённых внутри корпуса. Первая поверхность осуществляет грубую очистку паровоздушной смеси от мелких крошек теста, вторая — от частиц муки.

Прессующий корпус выполнен цельным из трубы Ст.20 длиной 1989 и диаметром 166мм, в противоположной части которого имеется окно 41 для поступления теста из третьей камеры тестосмесителя. Внутри корпуса установлен однозаходный прессующий шнек 42. Прессующая головка 25 куполообразной формы для одной круглой матрицы диаметром 350 мм. Головка снабжена механизмом смены матриц, механизмом резки и обдувочным устройством.

Обдувочное устройство аналогично конструкции пресса ЛПЛ-2М.

Принцип работы. К дозатору мучной системы подается мука, а из баков постоянного уровня — горячая и холодная вода. Температура воды, поступающей в тестосмеситель, 55-65о С. Контроль темпе­ратуры воды, поступающей на замес, осуществляется на входе в тестосмеситель и регулируется двумя вентилями на дозаторе вручную, путем изменения соотношения холодной и горячей воды. Тесто замешивается в трехкамерном смесителе.

В первой камере смесителя происходит интенсивный предварительный замес теста в течение 6-8 мин и подача его через вакуумный затвор во второй и третий тестосмесители, которые работают под вакуумом. Общая продолжительность процесса замеса не менее 20 мин, за это время обеспечивается необходимый промес теста до получения рыхлой, однородного цвета, без следов муки мелкокомковатой массы с размером комка в поперечнике от 2 до 10 мм.

За счет вакуумирования теста в процессе его приготовления образуется более плотная структура макаронного теста с большей механической прочностью готовых изделий.

Из последней камеры тесто поступает в шнековую камеру, откуда шнеком подается в прессующую головку и затем формуется через матрицу.

Давление формования на прессах данной конструкции почти в 2 раза выше, чем в прессах ЛПЛ-2М, и составляет 9—12 МПа.

Установлено, что высокая скорость прессования по­зволяет улучшить качество готовых изделий, в частности один из ос­новных его показателей — прочность.

Макаронный пресс Б6-ЛПШ-1000

Конструкция. Пресс состоит из основных узлов: дози­ровочного устройства, трехкамерного тестосмесителя с двумя привод­ными узлами для первых двух камер и вакуумной камеры, двух прессу­ющих корпусов с индивидуальными приводами, установки для вакууми­рования. Схема пресса Б6-ЛПШ- 1000 представлена на рисунке 4.

Пресс может комплектоваться двумя прессующими головками для круглых матриц с механизмами их замены, обдувочным устройством и механизмом резки для каждой головки или тубусом для двух прямоугольных матриц с механизмом их замены и обдувочным устройством.

Конструкция дозирующего устройства 3 аналогична соответствующему устройству в прессе Б6-ЛПШ-500.Тестосмеситель имеет три камеры 24,19,8.

Прессующие головки пресса для круглых матриц имеют цилиндрическую часть с пробкой 15, закрываемой крышкой 21, и сферическую 20, в которой устанавливается круглая матрица 16 диаметром 350 мм.

Рис. 4. Шнековый макаронный пресс Б6- ЛПШ -1000:

1,9,18 – месильные валы; 2 — палец; 3 – дозирующее устройство; 4,5 — муфты; 6 — клиноремённая передача;7,27 — электродвигатели; 8,19,24 – месильные камеры;10- крышка; 11- шнек; 12- водяная рубашка; 13 – трёхзаходное звено; 14- канавки; 15 – пробка; 16 — матрица; 17 — нож; 20 – сферическая часть прессующей головки; 22,25 — окна; 21 – прессующее устройство; 26 – роторный питатель

Обдувочные устройства и механизмы резки соответствуют аналогичным устройствам на прессах Б6-ЛПШ-500.

Принцип работы. Тесто готовится в трехкамерном тестосмесителе в течение 18-20 мин. Мука и вода в необходимом соотношении поступают в первую камеру 24, в которой с помощью вращающегося вала с лопатками предва­рительно смешиваются ингредиенты. Через окно 22, расположенное в кон­це первой камеры, тесто поступает в нижний двухвальный тестосмеситель 19, где навстречу друг другу вращаются два вала с лопатками 18. Лопат­ки установлены в определенном порядке, обеспечивающем перемешива­ние теста до необходимой консистенции и перемещение его к выгрузоч­ному окну 25. Каждая камера имеет решетчатую крышку, механически сблоки­рованную с рычагом включения муфты сцепления привода вала тестосмесителя. Схема блокировки устроена так, что не позволяет открыть крышку, не включив муфту, и при открытой крышке невозможно включить муфту. Выход теста из второй камеры в третий вакуумный смеситель осуществляется через вакуумный затвор.

Основные правила безопасной работы шнековых прессов

Для безопасной работы шнековых прессов необходимо:

— ежедневно проверять исправность механизмов блокировки открывания крышек камер;

— не производить при работе пресса какой бы то ни было ремонт, смазку или очистку движущихся механизмов, не снимать ограждения и детали, не касаться движущихся частей;

— пресс должен быть надежно заземлен, все пусковые электроприборы и проводка должны находиться в исправном состоянии;

— производить осмотр и ремонт электродвигателей, пусковой аппаратуры и электропроводки только при выключенном питании;

— все защитные ограждения и кожухи пресса всегда должны быть на своих местах и в исправном состоянии.

В процессе эксплуатации пресса необходимо проводить текущий ремонт не реже одного раза в 6 месяцев, капитальный ремонт один раз в 3 года и постоянно, согласно установленному графику, проводить межремонтный осмотр.

studfiles.net

Аппарат для производства макаронных изделий



Использование: для производства макаронных изделий на предприятиях общественного питания, комбинатах хлебопродуктов и т.д. Сущность: аппарат для производства макаронных изделий содержит тестовый бункер с формующей матрицей и рабочими органами в виде мешалки и прессующего шнека, привод и трансмиссию для передачи вращения на рабочие органы и вспомогательный тестовый бункер с мешалкой, установленный над основным тестовым бункером со смещением корпуса в боковом направлении параллельно оси прессующего шнека. В донной части вспомогательного бункера, выполненной в виде полуцилиндра с плоскими торцевыми стенками, образован проем прямоугольной формы для выгрузки замешанного теста в основной бункер, перекрываемый профилированной заслонкой с возможностью ее углового перемещения, при этом привод заслонки выполнен ручным посредством рычагов, вращающихся относительно опор вала мешалки и прикрепленных к заслонке через пазы в торцевых стенках вспомогательного бункера. 1 з.п. ф-лы, 3 ил.

Изобретение относится к оборудованию для производства макаронных изделий и может быть использовано на предприятиях общественного питания и комбинатах хлебопродуктов и т.п.

Известны машины для приготовления макаронных изделий. Наиболее близким к изобретению является аппарат для производства макаронных изделий «ИТИЛИЦА» [1] Аппарат содержит основание, основной тестовый бункер с формующей матрицей и рабочими органами: мешалкой и формующим шнеком, привод и трансмиссию для передачи вращения, вспомогательный тестовый бункер с мешалкой. В трансмиссиях этих аппаратов используют схемы в виде комбинаций редукторных, клиноременных и цепных передач. Этот аппарат хорошо зарекомендовал себя в условиях эксплуатации. Однако аппарат сложен по конструкции, так как содержит автономный привод (электродвигатель и редуктор) на вал мешалки вспомогательного бункера. Техническим результатом изобретения является упрощение конструкции аппарата, которое достигается тем, что в аппарате для производства макаронных изделий, включающем основание, на котором установлены основной тестовый бункер с формующей матрицей и рабочими органами в виде мешалки и прессующего шнека, привод и трансмиссия для передачи вращения на рабочие органы и вспомогательный бункер с мешалкой, последний установлен с возвышением над основным тестовым бункером, корпус его смещен в боковом направлении параллельно оси прессующего шнека, а в его донной части, выполненной в виде полуцилиндра с плоскими торцевыми стенками, образован проем прямоугольной формы для выгрузки замешанного теста в основной бункер, перекрываемый профилированной заслонкой с возможностью ее углового перемещения, при этом привод заслонки выполнен ручным посредством рычагов, вращающихся относительно опор вала мешалки и прикрепленных к заслонке через пазы в торцевых стенках вспомогательного бункера. Привод на вал мешалки вспомогательного бункера преимущественно выполнен посредством цепной передачи с вала мешалки основного бункера. На фиг. 1 приведен общий вид аппарата для производства макаронных изделий; на фиг. 2 вид на формующую матрицу; на фиг. 3 вид со стороны, противоположной формующей матрице с соответствующими сечениями. Аппарат включает основание 1 с жестко установленным на нем тестовым бункером 2 с формующей матрицей 3 и рабочими органами в виде мешалки 4 и прессующего шнека 5. С возвышением над основным тестовым бункером 2 установлен вспомогательный тестовый бункер 6 с мешалкой 7, ось которой параллельна оси мешалки 4. Корпус бункера 6 смещен в боковом направлении параллельно оси прессующего шнека 5. В донной части вспомогательного бункера 6, выполненной в виде полуцилиндра, образован проем прямоугольной формы для выгрузки теста. Профилированная заслонка 8 с рычагами 9, вращающимися относительно цапф 10 вала мешалки 7. Привод на вал мешалки 7 вспомогательного бункера выполнен посредством цепной передачи 11 с вала мешалки 4. Аппарат работает следующим образом. Во вспомогательном бункере 6 замешивают тесто и через проем в днище вспомогательного бункера передают в основной бункер. Выгрузка теста из вспомогательного бункера в основной регулируется посредством профилированной заслонки 8, привод которой выполнен ручным в виде рычагов 9, вращающихся относительно цапф вала мешалки 7. При работе мешалок 4 и 7 обеспечивается практически непрерывное экструдирование теста из основного бункера 2.

Формула изобретения

1. Аппарат для производства макаронных изделий, содержащий основание, на котором установлены основной тестовый бункер с формирующей матрицей и рабочими органами в виде мешалки и прессующего шнека, привод и трансмиссия для передачи вращения на рабочие органы и вспомогательный тестовый бункер с мешалкой, отличающийся тем, что вспомогательный тестовый бункер установлен с возвышением над основным тестовым бункером, корпус его смещен в боковом направлении параллельно оси прессующего шнека, а в его донной части, выполненной в виде полуцилиндра с плоскими торцовыми стенками, образован проем прямоугольной формы для выгрузки замешенного теста в основной бункер, перекрываемый профилированной заслонкой с возможностью ее углового перемещения, при этом привод заслонки выполнен ручным посредством рычагов, вращающихся относительно опор вала мешалки и прикрепленных к заслонке через пазы в торцовых стенках вспомогательного бункера. 2. Аппарат по п.1, отличающийся тем, что привод на вал мешалки вспомогательного бункера выполнен посредством цепной передачи с вала мешалки основного бункера.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.06.2002

Номер и год публикации бюллетеня: 1-2004

Извещение опубликовано: 10.01.2004


www.findpatent.ru

Как выбрать оборудование для производства макаронных изделий :: BusinessMan.ru

Макаронные изделия составляют огромную часть рациона человека. Поэтому их производство является достаточно прибыльным, особенно если правильно его организовать. В процессе организации бизнеса очень важно соблюдение санитарно-гигиенических норм. К тому же необходимо, чтобы сырье для производства макаронных изделий, а также оборудование были высокого качества.

Технология

Среди оборудования, которое используется в производстве макаронных изделий, обязательным являются просеиватели муки, транспортеры, бункеры-стабилизаторы, а также аппараты, которые упаковывают продукцию. В качестве исходного сырья используется мука различных сортов, яичный белок и натуральные добавки.

Стадии изготовления продукции:

  1. Подготовка исходного сырья (просеивание муки, смешивание разных ее сортов и подогревание до определенной температуры).
  2. Приготовление теста.
  3. Прессование теста и создание из него изделий определенной формы.
  4. Разделка макаронных изделий на отдельные кусочки, чтобы они не слиплись.
  5. Высушивание изделий.
  6. Охлаждение макаронной продукции для предотвращения запотевания упаковки.
  7. Упаковка изделий в ящики, мешки или пакеты.

На всех этапах используется специальное оборудование для производства макаронных изделий, на выборе которого мы и заострим внимание.

Выбор оборудования

На данный момент покупка оборудования не вызывает никаких проблем. К тому же кроме импортного оборудования можно приобрести вполне качественные отечественные станки. Самое главное – это выбрать для себя оптимальный вариант по стоимости, качеству и объемам выдаваемой продукции.

Для изготовления макаронных изделий на данный момент используются такие линии:

  • Автоматическая конвейерная.
  • Полуавтоматическая.
  • Сборная линия.

Наилучшим вариантом будет автоматическая линия, которая ускорит и упростит работу. Однако такой вариант является и самым дорогим. Еще одна выгода такого оборудования заключается в возможности его обслуживания всего одним человеком. Так что такая машина для производства макаронных изделий позволит сократить персонал завода до минимума.

Пресс

Для создания макаронных изделий любого вида используется экструдер, который также называется прессом. Он применяется для автоматического производства продукции из муки разных сортов пшеницы.

При выборе пресса следует отдавать предпочтение тому, который будет оснащен автоматической дозировкой подачи сырья, блокировкой системы при перегрузке двигателя или повышенном давлении, а также непрерывным замесом теста.

Качественный пресс для производства макаронных изделий также подает сигнал, когда прекращается подача сырья. А вакуумирование готового теста до процесса прессования дает возможность удалить из него воздух. В результате этого макаронные изделия становятся более красивыми, прочными и вкусными, к тому же они обладают лучшими питательными свойствами. Современный пресс позволяет создать качественную продукцию даже из муки, которая содержит немного клейковины.

Матрицы для создания макаронных изделий

Матрица является основным рабочим механизмом пресса. От ее формы зависит, какой именно вид изделий получится. При выборе матрицы следует отдавать предпочтение той, которая изготовлена из прочного металла, обладающего антикоррозийной способностью. Лучше всего, чтобы такое оборудование для производства макаронных изделий, как матрица, было изготовлено из латуни, бронзы или нержавеющей стали.

Оборудование для охлаждения продукции

Перед упаковкой готовой продукции ее необходимо охладить. При выборе стабилизаторов-охладителей стоит ориентироваться на страну-изготовителя, цену, степень энергопотребления, а также стоимость монтажа и обслуживания. Импортное оборудование более выносливое и качественное, однако и его стоимость намного выше, чем отечественного или китайского.

Охладительное оборудование для производства макаронных изделий — это очень важная часть производственной линии, поэтому не стоит на нем экономить, особенно если вы планируете выдавать крупные объемы продукции.

Сушка продукции

Сушка является одним из самых важных процессов при изготовлении макаронных изделий. Именно в процессе сушки тесто теряет влагу и становится хрупким. В результате этого продукт становится твердым и прочным, а также уменьшается в размере.

Станок для производства макаронных изделий, который производит сушку изделий, создает высокую температуру, а также создает гидротермическую обработку. Чтобы получить качественную продукцию, очень важно, чтобы сушилка автоматически поддерживала заданные параметры. Только благодаря оборудованию высокого качества можно получить макаронные изделия, которые будут отвечать современным стандартам. Лучше всего покупать то, которое выполнено из нержавеющей стали.

Фасовочное оборудование для производства макаронных изделий

Немаловажной составляющей процесса является фасовочное оборудование. Макаронные изделия после высушивания поступают в фасовочно-упаковочные станки, в которых они дозируются и упаковываются в коробки или специальные пакеты.

Самым удобным считается оборудование, которое имеет электронный блок управления и автоматически производит маркировку упакованного продукта. К тому же следует отдавать предпочтение моделям, которые имеют простую и надежную конструкцию. Мощность оборудования необходимо выбирать в зависимости от планируемых объемов производства. Наилучшим считается итальянское, однако и отечественные модели могут стать хорошей недорогой альтернативой.

Автоматическое управление линией

Если вы планируете производить большие объемы продукции, лучше всего, чтобы процессы были автоматизированы. Таким образом, всей линией производства сможет управлять только один человек. Система поддерживает необходимые параметры, такие как температура и влажность. В случае возникновения неполадок система автоматически отключается. Такое оборудование достаточно дорогое, однако оно значительно упрощает процесс производства и снижает до минимума необходимые рабочие ресурсы.

businessman.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
