Промышленные котлы для отопления предприятий, промышленное отопление

Обогрев производственных зданий имеет свои особенности и требует особого подхода к вопросу, причем индивидуального в каждом конкретном случае. Источниками тепла при различных способах обогрева чаще всего служат промышленные котлы, работающие на разных энергоносителях. Цель данной статьи – рассмотреть существующие системы отопления производственных помещений, требования к ним и виды котельных установок для производства тепловой энергии.

Промышленные системы отопления

Чтобы организовать обогрев промышленных помещений, надо учитывать кардинальные отличия производственных зданий от жилых и административных. Они заключаются в следующем:

  • большие габариты и высота потолков;
  • низкая степень утепления;
  • наличие множества сквозняков или постоянно открывающихся проемов ворот;
  • наличие технологического оборудования, выделяющего тепло;
  • выбросы в пространство цехов вредных веществ, которые надо удалять;
  • стоимость энергоносителей для промышленности, как правило, выше, чем для населения.

Кроме перечисленных особенностей, промышленные системы отопления при обогреве зданий должны обеспечивать оптимальные температуры на рабочих местах либо поддерживать микроклимат, требуемый для хранения той или иной продукции.

Примечание. Значения температур на рабочих местах прописаны в нормативной документации, в разных странах постсоветского пространства эти данные могут отличаться. Что касается условий хранения продукции или оборудования, то все их перечислить невозможно, здесь требуется индивидуальный подход.

В настоящее время для создания тех или иных условий в помещениях используются такие системы отопления промышленных зданий:

  • водяная;

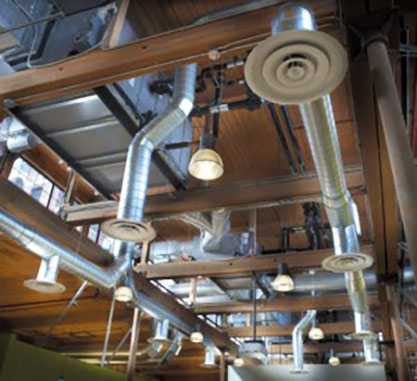

  • воздушная;

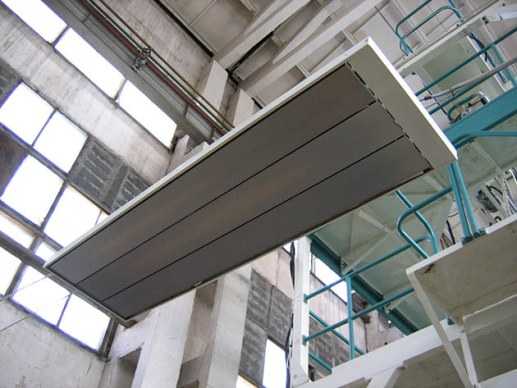

  • инфракрасный обогрев.

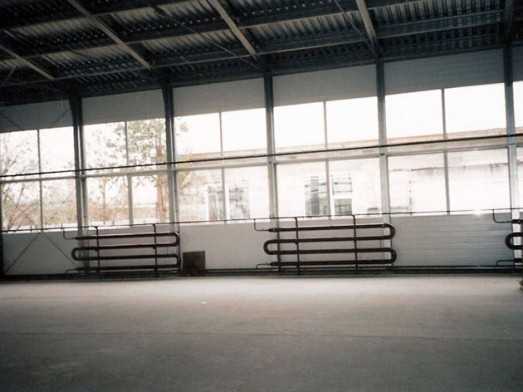

Традиционные одно – и двухтрубные системы, где в качестве теплоносителя применяется вода, успешно функционируют в зданиях небольшой и средней площади с высотой потолков до 5 м. Хотя следует отметить, что однотрубные схемы внедряются нечасто, поскольку большая протяженность сетей и большое количество батарей делают водяное промышленное отопление неэффективным. Обычно роль отопительных приборов играют стальные регистры из гладких труб либо конвекторы.

В зданиях, чьи потолки находятся на высоте 5 м и более, водяной обогрев регистрами становится нецелесообразным. Теплый воздух, нагреваемый батареями, поднимается в верхнюю зону цеха, оставляя нижнюю часть, где работают люди, холодной. На металлургических и химических предприятиях водяное отопление промышленных помещений также не будет эффективным, даже невзирая на малую высоту корпусов.

Причина – большое количество вредностей, выделяющихся во время технологических процессов. Их удаляют с помощью приточно-вытяжной вентиляции, из-за чего воздух в цеху обновляется 4—10 раз в час, быстро прогреть его радиаторами невозможно. На практике 2 системы объединяются в одну и организовывается воздушное отопление зданий. Причем весь объем помещения не прогревается, воздух нормированной температуры подается сверху вниз в зону, где находятся и работают  люди.

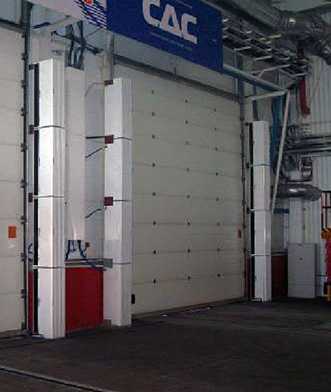

Примечание. Чтобы избежать выхолаживания цеха через открывающиеся ворота, около них устанавливаются воздушные завесы.

Крупные промышленные предприятия, например, трубные или металлургические цеха протяженностью 500 м и более, судостроительные верфи и ангары с высотой 60 м, не могут обогреваться полностью по причине экономической нецелесообразности. В таких гигантских корпусах принято осуществлять местное отопление с помощью переносных или стационарных тепловентиляторов. Кроме того, с недавних пор в производственных цехах стали внедрять инфракрасный электрический обогрев. Настенные или подвесные приборы нагревают не воздух, а расположенные в радиусе их действия предметы и поверхности.

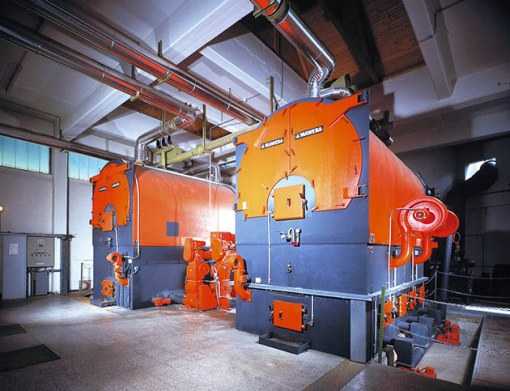

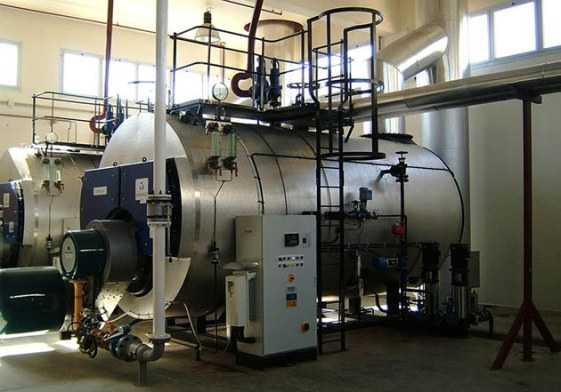

Виды промышленных котлов

Чтобы нагреть промышленные радиаторы отопления или подать горячую воду в теплообменники для подогрева воздуха, на предприятиях устанавливаются теплогенераторы средней и большой мощности. Чаще всего на предприятиях используются такие виды агрегатов:

  • газовые водогрейные;
  • газовые паровые;
  • твердотопливные водогрейные;
  • дизельные.

Примечание. Дизельные теплогенераторы встречаются на заводах крайне редко ввиду значительной стоимости топлива.

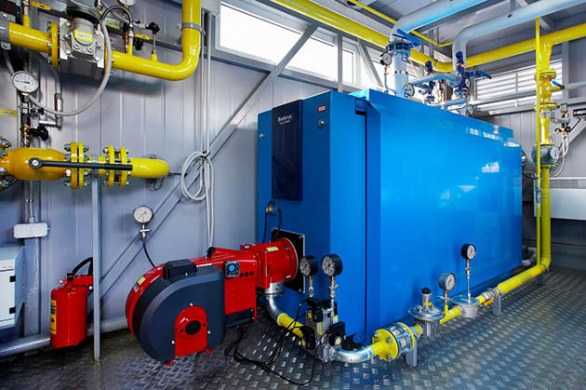

Самые распространенные среди всех – это газовые промышленные котлы, греющие воду. Они полностью автоматизированы, имеют несколько ступеней безопасности и обладают самым высоким КПД – более 90%. Для повышения эффективности эти агрегаты снабжаются водяными экономайзерами, отбирающими теплоту дымовых газов и повышающими КПД установки еще на 3—5%. Количество персонала для обслуживания газовых котлов требуется минимальное, как и периодичность обслуживания.

Газовые паровые котлы не устанавливают специально для отопления, их задача – производить пар заданных параметров на технологические нужды. Но если уж такой агрегат есть в наличии, то он параллельно обеспечивает цех теплом. Для этого пар пропускают через пластинчатый или кожухотрубный теплообменник, где от него нагревается вода, подаваемая в систему отопления. Котел для производства пара сложнее водогрейного, к нему предъявляются самые высокие требования.

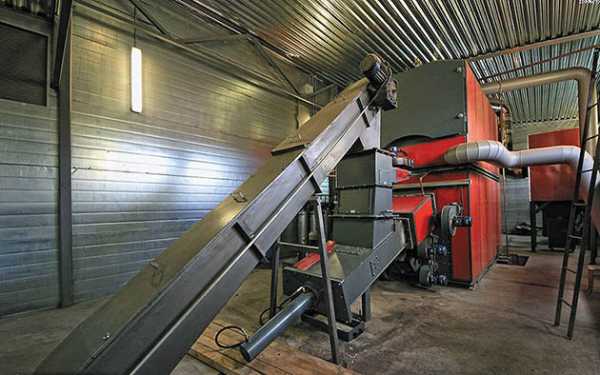

В последние годы все большую популярность приобретают твердотопливные промышленные котлы. Невзирая на относительно низкий КПД (зависит от типа агрегата), эти установки пользуются спросом на предприятиях деревообработки, сельского хозяйства и других, связанных с наличием недорогой древесины или угля. Теплогенераторы не столь удобны в эксплуатации, как газовые, и нуждаются в постоянном надзоре со стороны обслуживающего персонала. В настоящий момент для обогрева производственных помещений используются такие промышленные котлы на твердом топливе:

  • сжигающие древесину и уголь с ручной загрузкой;
  • угольные с автоматической подачей топлива;
  • пеллетные.

Для зданий небольшой и средней площади можно применять агрегаты с ручной загрузкой. Там, где нет возможности или желания содержать лишний персонал, принято ставить промышленные водогрейные котлы с автоматической подачей угля, пеллет или щепы. Хотя перечисленные теплогенераторы все равно необходимо чистить от золы не реже 1 раза в неделю.

Для справки. Зачастую котлы большой мощности, работающие на твердом топливе, загружаются с помощью трактора или вилочного погрузчика.

Заключение

По стоимости монтажа дешевле всего обойдется инфракрасный обогрев, так как для него не нужен котел. Но эксплуатация подобного отопления имеет свои нюансы, да и цена электроэнергии немаленькая. Вторая по стоимости – водяная система, для которой нужен котел и мощные циркуляционные насосы для отопления. Самый дорогой монтаж – у воздушной схемы, в ней помимо перечисленного оборудования еще используется приточно-вытяжная вентиляционная установка.

cotlix.com

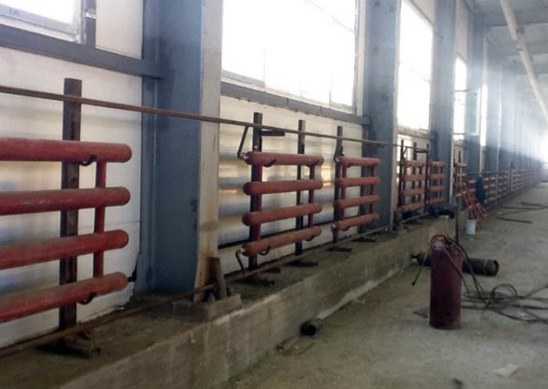

Радиаторы оребренные

ООО «Асбестовский котельно-машиностроительный завод» производит

радиаторы оребренные с использованием труб со спирально-ленточным оребрением собственного производства.

Оребренные радиаторы предназначены для эффективного отопления больших помещений и производственных площадей.

  • Промышленные оребренные радиаторы
  • Оребренные радиаторы для предприятий
  • Радиаторы для школ и детских садов
  • Радиаторы для больниц
  • Радиаторы оребренные для отопления подъездов и ЖКХ
  • Оцинкованные оребренные радиаторы отопления для установки в помещения с повышенной влажностью

Главное преимущество оребренных радиаторов отопления это повышенная теплоотдача до 40% и низкая стоимость!

Для удобства транспортировки и монтажа мы отдельно производим пакеты оребренных труб и гибов 90° и 180°, которые уже на месте установки свариваются в единую конструкцию. Это позволяет смонтировать высокоэффективную систему отопления, с применением оребренного радиатора неограниченной длинны. В результате можно легко смонтировать отопление в большом помещении, заменив десятки отдельных радиаторов отопления на одну высокоэффективную конструкцию.

Для установки в помещения с повышенной влажностью производятся оцинкованные оребренные радиаторы

.

Мы производим оребренные радиаторы любых размеров и форм, как в виде отдельных пакетов оребренных труб и гибов к ним, так и в виде готового изделия.

Поможем в проектировании радиатора для Вашей системы отопления, а так же осуществим качественный монтаж с гарантией качества!

Секции оребренного радиатора изготавливаются из прочной стальной трубы методом прикорневой приварки ленты непрерывным швом с использованием ТВЧ. При этом сама труба не повреждается и сохраняет все свои прочностные характеристики.

Преимущества оребренных радиаторов:

  • Низкая стоимость в отличие от алюминиевых, биметаллических или чугунных радиаторов.
  • Высокая надежность, обусловленная высокой прочностью стальной трубы. В большинстве случаев можно утверждать что оребренный радиатор производства ООО «АКМЗ» прочнее чем сами трубные коммуникации. Вы можете быть уверены в надежности нашей продукции!
  • Увеличенная до 50% теплоотдача, обусловленная намного большей площадью теплообмена оребренной трубы по сравнению с аналогами.
  • Малый вес оребренного радиатора по сравнению с чугунным.

Радиаторы оребренные, выпускаемые заводом «АКМЗ», соответствует государственным стандартам и техническим условиям, а так же защищены авторскими свидетельствами.

akmz.net

13 видов радиаторов отопления: плюсы, минусы, характеристики

Реклама от спонсоров:

Качество и эффективность работы системы отопления влияет на создание комфортной среды в жилом помещении. Один из основных элементов отопительной системы – радиатор, который передает тепло от нагретого теплоносителя с помощью излучения, конвекции и теплопроводности.

Подразделяются на отдельные группы в зависимости от материала изготовления, конструкции, формы, применения.

Одной из важных деталей, на что нужно обращать внимание при выборе — материал изготовления. Современный рынок предлагает несколько вариантов: алюминиевые, чугунные, стальные, биметаллические отопительные приборы.

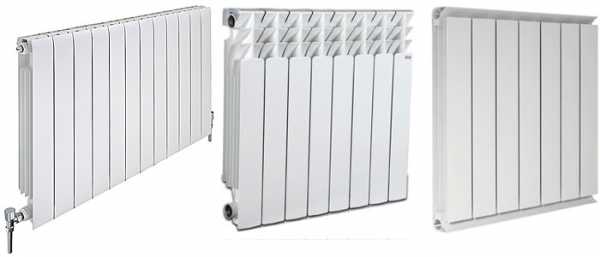

Алюминиевые радиаторы

Теплообменники из алюминия комплексно обогревают помещение путем теплового излучения и конвекции, происходящей посредством движения нагретого воздуха от нижних секций отопителя к верхним.

Главные характеристики:

  • Рабочее давление от 5 до 16 атмосфер;
  • Тепловая мощность одной секции – 81–212 Вт;
  • Максимальная температура нагрева воды – 110 градусов;
  • pH воды составляет 7–8;
  • Срок службы составляет 10–15 лет.

Существует два метода изготовления:

  1. Литьевой.

При повышенном давлении изготавливаются отдельные секции из алюминия с добавлением кремния (не более 12%), которые скрепляются в один отопительный прибор. Количество секций варьируется, к одной секции возможно присоединить дополнительные.

  1. Метод экструзии.

Этот способ дешевле литьевого и подразумевает изготовление на экструдере вертикальных частей батареи, а коллектора – из силумина (сплава алюминия с кремнием). Детали соединяются, добавление или сокращение секций невозможно.

Преимущества:

  1. Высокие показатели теплопроводности
  2. Легкий вес, удобство монтажа
  3. Повышенный уровень теплоотдачи, которому способствуют конструктивные особенности теплообменника.
  4. Современный дизайн, позволяющий вписываться в любой интерьер.
  5. Благодаря уменьшенному объему теплоносителя в секциях, алюминиевые агрегаты быстро нагреваются.
  6. Конструкция батареи позволяет встраивать терморегуляторы, термоклапаны, которые способствуют экономному расходу тепла, регулируя нагрев теплоносителя до необходимой температуры.
  7. Легки в монтаже, установка возможна без привлечения профессионалов.
  8. Внешнее покрытие батареи препятствует образованию отслоений краски.
  9. Низкая стоимость.

Недостатки:

  1. Чувствительны к ударам и прочим физическим воздействиям, а также скачкам давления. Эти батареи противопоказаны к установке на промышленных предприятиях по причине высокого давления в отопительной системе.
  2. Необходимость постоянно поддерживать уровень pH воды в пределах допустимого значения.
  3. Загрязненный теплоноситель – вода с твердыми частицами, химическими примесями — повреждает внутренний защитный слой стенок, вызывая их разрушение, образование коррозии и засоров, что снижает срок эксплуатации. Необходима установка и чистка фильтров.
  4. Алюминий в реакции с кислородом в воде окисляется, в результате чего освобождается водород. Это приводит к газообразованию в отопительной системе. Чтобы не произошло разрыва, требуется установка устройства для спуска воздуха, которое нуждается в постоянном обслуживании.
  5.  Стыки между секциями подвержены образованию протечек.
  6. Алюминиевые радиаторы несовместимы с медными трубами, которые часто используются в современных системах отопления. При их взаимодействии происходят процессы окисления.
  7. Слабая конвекция.

Стальные радиаторы

Характеристики:

  • Теплоотдача – 1200–1800 Вт;
  • Показатель рабочего давления – от 6 до 15 атмосфер;
  • Температура горячей воды составляет 110–120 С.
  • Толщина стали – от 1,15 до 1,25 мм.

Преимущества:

  1. Малая инерционность. Стальной теплообменник очень быстро нагревается и начинает отдавать тепло помещению
  2. Повышенная теплоотдача путем теплового излучения и конвекции
  3. Долгий срок службы благодаря несложной конструкции
  4. Удобство монтажа
  5. Легкий вес
  6. Низкая стоимость
  7. Привлекательный внешний вид, оригинальный дизайн. Стальные изготавливаются в различных формах, позволяющих размещать их вертикально, горизонтально и под углом
  8. Совместимость с различными материалами, используемыми в качестве креплений
  9. Высокий уровень энергосбережения
  10. Установка регуляторов температуры
  11. Несложная конструкция обеспечивает легкий уход

Недостатки:

  1. Низкая устойчивость к коррозии. Агрегаты из самой толстой стали выдерживают срок эксплуатации не более десяти лет.
  2. Нельзя длительное время оставлять без воды внутри, что не подходит для централизованного отопления.
  3. Неспособность выдерживать сильные гидроудары и скачки давления, особенно в местах сварных швов.
  4. Если внешнее покрытие было изначально нанесено с изъянами, со временем оно начнет отслаиваться.

Модели стальных радиаторов различаются по типу подключения — оно может быть боковым или нижним. Универсальным считается нижнее подключение, оно неброское в интерьере, но дороже по стоимости.

В зависимости от количества панелей и конвекторов, или внутренних секций, существует несколько типов .

Тип 10 имеет одну панель без конвектора, 11 – одну панель и один конвектор, 21 – две греющих панели и одну внутреннюю секцию, и так далее по аналогии разделяются типы 22, 33 и прочие. Трехпанельные теплообменники имеют достаточно тяжелый вес, медленнее нагреваются и требуют более сложного ухода.

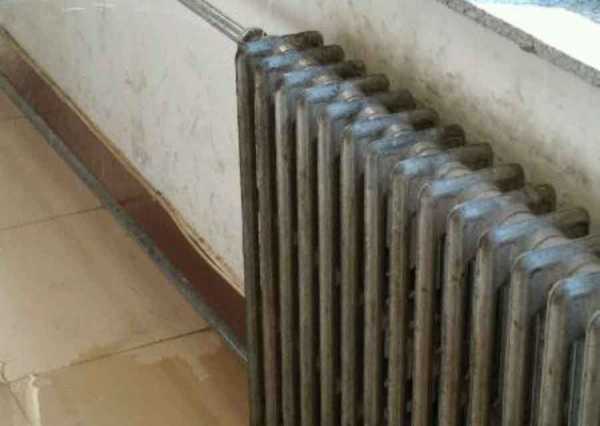

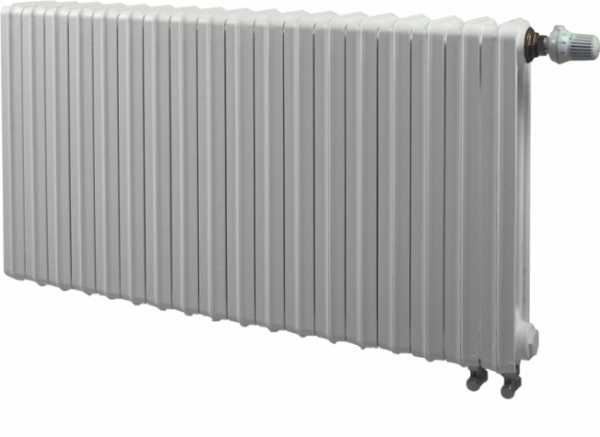

Чугунные радиаторы

Изготавливаются из нескольких одинаковых секций, вылитых из чугуна и герметично соединенных друг с другом. При установке подобного отопителя необходимо определиться с количеством секций, которое зависит от площади помещения, количества окон, высоты этажа, углового размещения квартиры.

Характеристики:

  • Выдерживаемое давление 18 атмосфер;
  • Температура горячей воды – 150 C;
  • Мощность 100–150 Вт;

Преимущества:

  1. Устойчивость к образованию коррозии. Чугун – износостойкий материал, качество теплоносителя не влияет на функциональность.
  2. Продолжительное время после прекращения нагрева сохраняет тепло.
  3. Срок эксплуатации 30 лет и более.
  4. Совместимость с другими материалами.
  5. Повышенная теплоотдача благодаря вертикальному расположению внутренних ребер.
  6. Термостойкость, прочность.
  7. Благодаря внутреннему диаметру и объему секций создается минимальное гидравлическое сопротивление и не случаются засоры.

Недостатки:

  1. Тяжелый вес, создающий трудности с монтажом и перемещением.
  2. Медленный нагрев.
  3. Невозможность встраивания регулятора температуры.
  4. Сложность в уходе и окрашивании.
  5. Внешнее покрытие не устойчиво, может отслаиваться и шелушиться. По этой причине возникает необходимость периодического окрашивания батареи.
  6. Непрезентабельный внешний вид.
  7. Повышенные затраты топлива в связи с большим внутренним объемом.
  8. У чугунных теплообменников пористая внутренняя поверхность, собирающая на себе загрязнения, которые со временем приведут к ухудшению теплопроводных качеств батареи.

Биметаллические радиаторы

К этому виду относятся устройства с алюминиевым корпусом и стальными трубами внутри. Они наиболее распространены при установке в жилых помещениях.

Характеристики:

  • Показатель рабочего давления – от 18 до 40 атмосфер;
  • Тепловая мощность – 125–180 Вт;
  • Допустимая температура теплоносителя составляет от 110 до 130 градусов;
  • Гарантийный срок эксплуатации в среднем 20 лет.

Разновидности:

  1. Биметаллические на 100%, т. е. внутренний сердечник состоит из стали, внешняя часть – из алюминия. Они прочнее.
  2. Биметаллические на 50% – из стали состоят только те трубы, которые усиливают вертикальные каналы. По стоимости они дешевле, чем первый тип, и нагреваются быстрее.

Преимущества:

  1. Продолжительный срок службы без необходимости в техническом обслуживании.
  2. Повышенный уровень теплопередачи. Это достигается за счет быстрого нагрева алюминиевых панелей и небольшого внутреннего объема стального сердечника.
  3. Прочность, надежность, устойчивость к механическим воздействиям и скачкам давления.
  4. Устойчивость к образованию коррозии за счет использования высокопрочной стали со специальным покрытием.
  5. Легкий вес, удобство монтажа.
  6. Эстетичный внешний вид, который впишется в интерьер.

Недостатки:

  1. Дорогостоящие.
  2. Во время спуска воды из отопительной системы, при одновременном воздействии воздуха и воды, стальной сердечник может подвергаться коррозии. В таком случае лучше использовать биметаллические модели с медным сердечником и алюминиевыми панелями.
  3. Алюминий и сталь отличаются показателями теплового расширения. Поэтому возможна нестабильность теплопередачи, характерные шумы и потрескивание внутри устройства, в первые годы эксплуатации.

Для правильной эксплуатации теплообменника из биметалла рекомендуется устанавливать кран для отвода воздуха и запорную арматуру на подводящую и отводящую трубу.

По конструктивным особенностям разделяются на следующие типы:

  1. Секционные
  2. Панельные
  3. Трубчатые

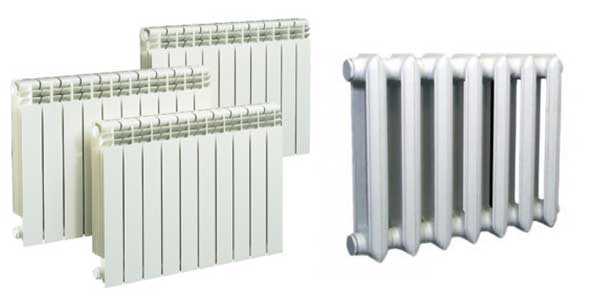

Секционные радиаторы

Приборы, состоящие из однотипных секций, соединенных вместе, внутри каждой из которых проведено от двух до четырех каналов, по которым движется теплоноситель.

Корпус с секциями собирается нужной тепловой мощности, длины, формы. Изготавливаются из различных материалов – стали, алюминия, чугуна, биметаллов.

Преимущества:

  1. Возможность устанавливать дополнительные секции или убирать лишние в зависимости от необходимой длины теплообменника и площади отапливаемого помещения.
  2. Повышенная теплоотдача, производящаяся методом излучения и конвекции.
  3. Увеличивая количество секций, повышается мощность радиатора.
  4. Низкая стоимость.
  5. Экономичность.
  6. Установка регуляторов температуры.
  7. Различное межосевое расстояние позволяет устанавливать отопитель повсеместно.

Недостатки:

  1. Стыки между секциями подвержены протечкам воды, а при резко возрастающем давлении могут разойтись.
  2. Сложности в уходе, связанные с удалением загрязнений в пространстве между секциями.
  3. Внутренняя поверхность секций имеет неровности, что создает засоры.

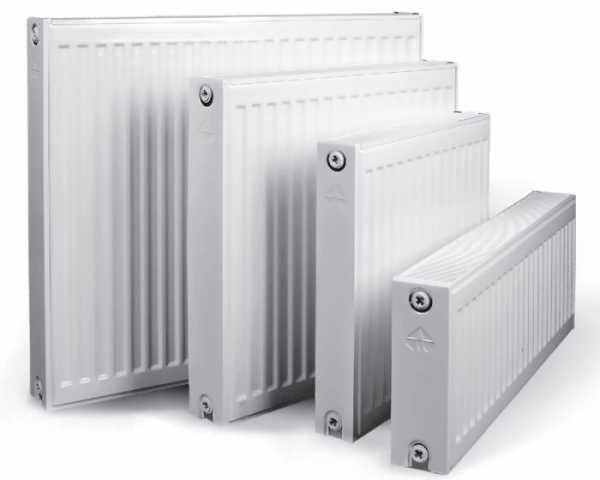

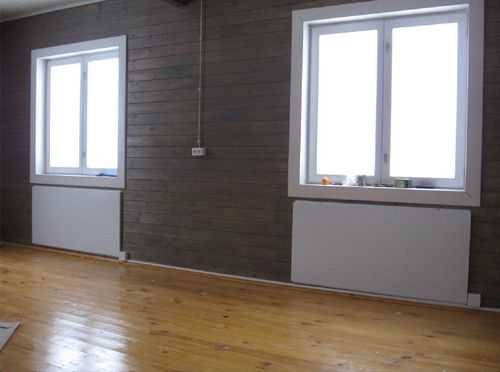

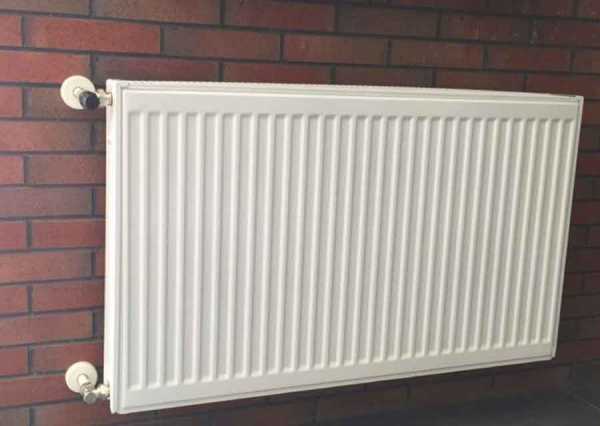

Панельные радиаторы

Состоят из двух обработанных антикоррозийной защитой металлических щитов, скрепленных между собой при помощи сварки. Внутри панелей по вертикальным каналам циркулирует теплоноситель, а к тыльной стороне присоединены ребра для увеличения площади нагреваемой поверхности в форме П.

Панельные теплообменники разделяются на одно-, двух -, и трехрядные, изготавливаются из стали.

Преимущества:

  1. Разнообразие размеров панельных щитов позволяет подбирать для отопления в соответствии с площадью помещения. В зависимости от габаритов увеличивается или уменьшается мощность. Большая площадь поверхности щитов обладает повышенной теплоотдачей.
  2. Благодаря малой инерционности, батарея быстро реагирует на смену температуры.
  3. Легкий вес.
  4. Благодаря компактной конструкции, размещение батареи возможно в труднодоступных местах помещения.
  5. Низкая стоимость.
  6. Для нагрева панельного радиатора необходимо в несколько раз меньше количества воды, чем для секционного.
  7. Эстетичный внешний вид.
  8. Удобство в монтаже из-за целостной конструкции.

Недостатки:

  1. Невозможность применения в системах с высоким давлением.
  2. Нуждаются в чистом теплоносителе без химических примесей и грязи.
  3. Невозможность увеличить или уменьшить размеры для отопления как в случае с секционным.
  4. При некачественной покраске защитным материалом возможно образование коррозии.
  5. Чувствительность к гидроударам.

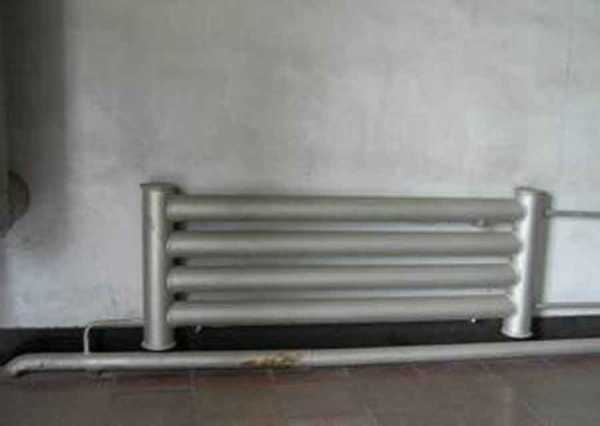

Трубчатые радиаторы

Состоят из вертикальных трубок количеством от 1 до 6, соединенных нижним и верхним коллектором. Благодаря несложной конструкции обеспечивается беспрепятственная и эффективная циркуляция теплоносителя.

Уровень теплоотдачи зависит от толщины трубок и размеров самого агрегата, которые варьируются от 30 см до 3 м. Показатель рабочего давления, выдерживаемого трубчатыми моделями, составляет до 20 атмосфер. Производятся из стали.

Главное преимущество – устойчивость к перепадам давления. Закругленные края и форма трубок не позволяют скапливаться на их поверхности пыли и другим загрязнениям. Внешний вид стильный и современный, многообразие форм позволяет создать дизайнерскую модель для любого интерьера. Прочные сварные стыки исключают протекание воды.

Недостатки: подверженность коррозии и стоимость.

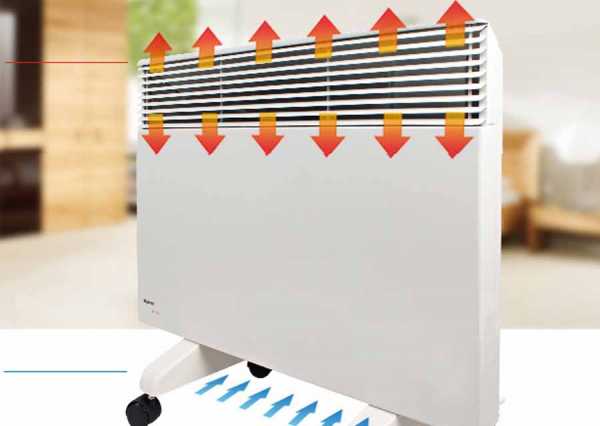

Благодаря конвекции, такие радиаторы основательно прогревают воздух помещения.

При создании комфортных условий для проживания внимание уделяется деталям, которые должны гармонично вписываться в дизайн жилого или общественного помещения. Часто при воплощении дизайн-проекта, требуется органично вписать в него каждый элемент.

Отопительный прибор также имеет разновидности форм, способных создавать целостность интерьера. К таким относятся вертикальные, плоские, зеркальные, напольные, плинтусные устройства из различных материалов.

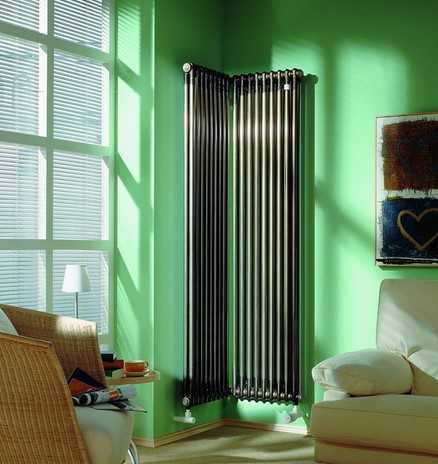

Вертикальные радиаторы

Агрегаты с вертикальным размещением были созданы для тех случаев, когда в помещении невозможна установка. Это зависит как от дизайна интерьера, так и от габаритов или нестандартной формы жилой площади.

Вертикальный теплообменник можно сделать частью интерьера и не скрывать за декоративными элементами. Главное отличие – размеры, где длина превышает ширину, и вертикальное размещение на стене. Прибор такого типа незаменим в помещении с панорамными окнами.

Вертикальные радиаторы могут быть разнообразных конструкций – панельной, трубчатой, секционной, и изготовлены из различных материалов – чугуна, стали, алюминия. По способу подключения к отопительной системе различают боковое, нижнее и диагональное.

Преимущества:

  1. Большой ассортимент форм и размеров, цветовых решений.
  2. Компактность, которая достигается за счет уменьшения длины батареи вдоль стены.
  3. Декоративность выражается также в незаметности всех его крепежных и соединительных элементов.
  4. Простота монтажа, которая достигается благодаря небольшому весу и цельности его конструкции.
  5. Большая площадь для увеличения теплоотдачи.
  6. Быстрота нагревания.
  7. Для нагрева не требуется большого количества воды, что помогает экономить.
  8. Легкость в уходе.

Недостатки:

  1. Дорогостоящий
  2. Возможно падение теплотехнических характеристик отопителя по причине того, что воздух сверху всегда будет теплее нижнего. В соответствии с этим, верхняя часть будет отдавать меньше тепла, чем нижняя.
  3. Неравномерное распределение тепла по всей площади помещения вследствие того, что излучаемое тепло скапливается в верхней части комнаты.
  4. Рекомендуется встраивать батарею с редуктором для нормализации внутреннего давления.

В остальных случаях недостатки и достоинства соответствуют тем, которые свойственны каждому типу обычных батарей – секционным, трубчатым, панельным.

Факторы, влияющие на эффективность работы:

  1. Одно- или двухтрубная сема подключения в системе. Первая является менее экономичной в расходе воды, но простая в монтаже и не требует излишних затрат.
  2. Тип подачи воды в систему – верхний, нижний, боковой.
  3. Способ подключения к отопительной системе. Универсальным считается диагональное подключение.

Результативность теплоотдачи зависит от правильности подключения к системе обогрева. Перед установкой важно утеплить часть стены для сокращения тепловых потерь.

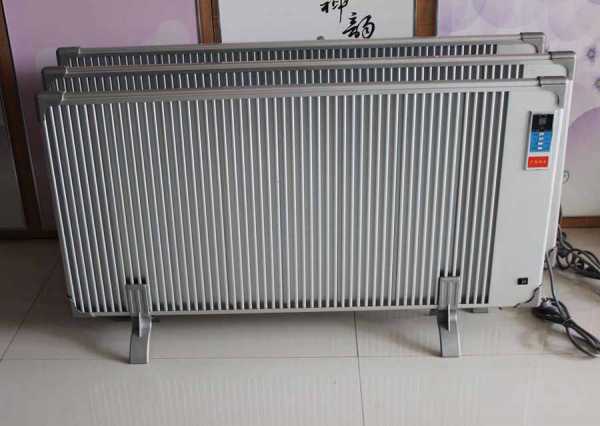

Плоские радиаторы

Для компактного размещения и освобождения пространства используются плоские модели.

Характеристики:

  • Гладкая лицевая панель, не позволяющая скапливаться на ней пыли.
  • Габариты – от 30 см до 3 м.
  • Расходуется малое количество воды, что позволяет легко регулировать при помощи термостатов.
  • Нижнее и боковое подключение.
  • Используется в качестве декоративного элемента, строгих форм или ярких цветов.

Функционирование аналогичное панельным и секционным: между двумя металлическими листами циркулирует теплоноситель, в случае, если проложен ТЭН, получается электрический плоский вариант.

Рабочее давление до десяти атмосфер, максимальный нагрев воды – 110 С. Различают однопанельные, двухпанельные и трехпанельные отопители.

Главное достоинство – компактные размеры и быстрый нагрев. Помимо этого, они легки в уходе, имеют привлекательный и стильный внешний вид. Декорация плоских теплообменников позволяет вписать в любой дизайн помещения, а зеркальная поверхность заменит зеркало. Малая глубина монтажа и хороший показатель теплового излучения.

Из недостатков невозможность установки во влажных помещениях во избежание возникновения коррозии, а также высокая стоимость.

Плоские и вертикальные должны оборудоваться устройствами спуска воздуха, поскольку такое расположение вызывает разницу во внутреннем давлении.

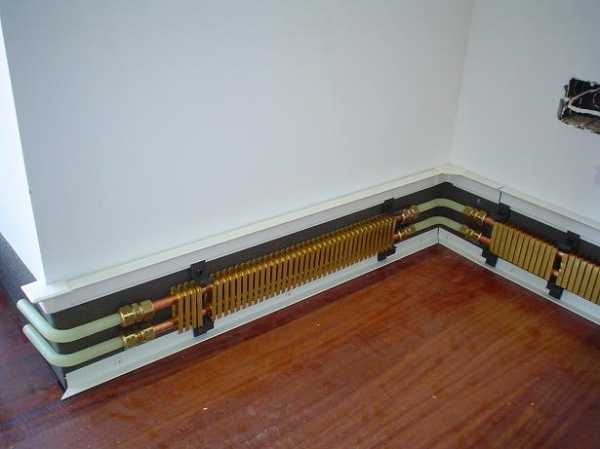

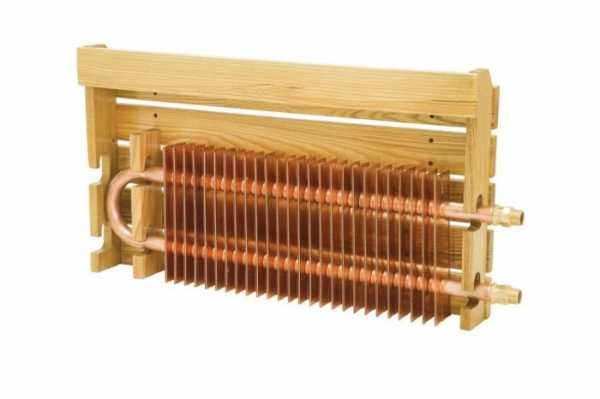

Напольные радиаторы

Радиатор, идентичный обычным настенным теплообменникам, но устанавливаемый на горизонтальную поверхность. Он состоит из теплообменника с циркулирующим в нем теплоносителем, окруженным пластинами из алюминия или стали и закрытого снаружи металлической обрешеткой или защитным кожухом.

Снабжен клапаном для удаления воздуха и подсоединяется к трубам с любым диаметром. Единственное отличие от настенных вариантов – напольный радиатор крепится к полу или автономно стоит на нем.

Характеристики:

  • Показатели рабочего давления до 15 атмосфер;
  • Температура нагрева внешнего корпуса – до 60 градусов;
  • Температура теплоносителя – 110 C;
  • Размеры в длину составляют до 2 м, в высоту в среднем – 1 м.

Изготавливаются из чугуна, алюминия, стали, биметаллов. Многие из моделей трансформируются из настенных в напольные и наоборот, при помощи кронштейнов.

Достоинства:

  1. Пожаро — и травмобезопасный.
  2. Равномерный обогрев помещения.
  3. Разнообразие форм и размеров под стиль интерьера и по желанию покупателя.
  4. Использование меди в теплообменнике улучшает антикоррозийные качества, увеличивает срок службы.
  5. Встроенное электронное и автоматизированное управление.
  6. Экономичность.
  7. Установка возможна в любом месте помещения, куда подводится труба с горячим водоснабжением.
  8. Обеспечение естественной конвекции.
  9. Встроенные дополнительные функции обогревают и очищают окружающий воздух.
  10. Напольный теплообменник – удобный вариант в помещениях, в которых нет возможности установки настенных из-за веса, или установлены панорамные окна.
  11. Компактные размеры.
  12. Повышенная теплоотдача.
  13. Устойчивость к механическим воздействиям.

Недостатки:

  1. Возможны проблемы с монтажом, поскольку установка напольного радиатора подразумевает подводку труб, скрытых под полом.
  2. Стоимость с медными трубами и алюминиевыми пластинами достаточно высокая. Чугунные модели стоят дешевле, но обладают меньшей теплопроводностью. Стальные напольные модели обладают малой теплоотдачей.

Радиаторы для ванной


Комфортную атмосферу в ванной комнате, отсутствие сырости, неприятного запаха, поддержание оптимального уровня влажности обеспечит правильно установленный радиатор.

Разделяют по способу нагрева и форме:

  1. Водяные, нагреваемые проточной водой

Присоединяются к отопительной системе дома по способу обычного настенного. Дополнительно может оснащаться терморегуляторами, с помощью которых устанавливается необходимая температура поверхности.

В качестве внешнего покрытия водяного агрегата рекомендуется использовать нержавеющую сталь, медь или латунь.

  1. Электрические

Функционирует автономно, внутри встроен нагревательный элемент, работающий от сети. Удобство монтажа. Не способен обогреть всю площадь ванной комнаты, поэтому целесообразно использовать его в совокупности с другими обогревателями, например, с системой теплый пол. К тому же подобный тип дороже в обслуживании, чем водяной.

  1. Комбинированные: водяные и электрические.

Способны функционировать от системы отопления и от сети. Из минусов – стоимость. Бывают простых форм и дизайнерских.

В зависимости от материала различают:

  1. Чугунные.

Плюсы: повышенная теплоотдача, дешевая цена, хороший срок службы.

Минусы: непривлекательный облик. Если отсутствует защитный полимерный слой, произойдет отслоение внешнего лакокрасочного покрытия, и батарея потеряет внешний вид.

  1. Стальные.

Минусы: подверженность коррозии, возникновение протечек со временем, которые под сильным давлением воды пробивают брешь.

  1. Алюминиевые.

Плюсы: легкий вес, компактный размер, привлекательный внешний вид.

Минусы: не подходят для системы с централизованным отоплением, поскольку не переносят гидроударов и загрязненного песком и химическими примесями, теплоносителя.

  1. Биметаллические.

Плюсы: срок службы (до 20 лет), хорошие показатели теплоотдачи, устойчивость к гидроударам и перепадам давления.

Минусы: стоимость.

  1. Инфракрасные.

Плюсы: удобное крепление в любом месте ванной комнаты, сохраняя полезную площадь помещения, возможность регулирования температуры, обогрев предметов, находящихся в комнате.

Минусы: высокая стоимость.

Батарею отопления в ванной комнате, независимо от типа и формы, можно закрыть декоративной панелью. Так поверхность не подвергнется внешним воздействиям при неизменном количестве излучаемого тепла.

Радиатор для квартиры

В многоквартирных домах не каждый агрегат может использоваться эффективно на протяжении долгих лет.

Необходимо учитывать особенности системы централизованного отопления:

  1. Теплоноситель имеет загрязнения в виде различных химических примесей, способных со временем вызывать коррозию.
  2. Твердые песчинки и прочие засоры с течением времени воздействуют на стены труб, взывая их истирание.
  3. Температура воды изменяется, так же, как и уровень кислотности.
  4. Скачки давления вызывают расхождение стыков сварных швов на стенках.

Параметры выбора:

  1. Указанное производителем рабочее давление в агрегате превышает давление в отопительной системе.
  2. Прибор отопления устойчив к гидроудару.
  3. Внутренняя поверхность стенок теплообменника должна быть со специальным защитным покрытием, защищающим от химического воздействия элементов друг на друга, а толщина стенок должна противостоять физическим воздействиям засоряющих частиц изнутри.
  4. Выбирать стоит с наибольшей теплоотдачей.
  5. Длительность срока службы.
  6. Внешний дизайн.

Варианты, подходящие для установки в квартире:

  1. Биметаллические.

Подходят по всем необходимым параметрам для установки и долгой службы в квартире многоэтажного дома. Выдерживают гидроудары, максимальное рабочее давление составляет до 50 атмосфер, внутренняя и внешняя обработка защитным покрытием сохраняет от коррозии и изношенности поверхности.

Легкий вес создает удобство при монтаже, а внешний вид привлекателен в любом интерьере. Единственный минус – дорогостоящий.

  1. Чугунные.

Долгий срок службы, толстые стенки, устойчивость к образованию коррозии, химически пассивный материал таких теплообменников создает условия для использования в квартире. Чугун долго сохраняет тепло по сравнению с другими материалами. Обогрев излучением эффективнее конвекции.

Хорошая теплоотдача, доступная цена, при сливании воды из системы внутренняя поверхность не ржавеет. Минусы –  слишком большие скачки давления чугун может не выдержать, имеет тяжелый вес и создает неудобства при монтаже.

Не подходят для установки в квартире:

  1. Стальные.

Не выдерживают давления, характерного для системы централизованного отопления, несмотря на хорошую теплоотдачу и экономичность использования ресурсов.

  1. Алюминиевые.

Алюминий быстро подвергается коррозии в соединении с водой с химическими примесями и ее уровнем pH, не выдерживает сильного давления в отопительной системе.

Подходят биметаллические и чугунные. Если высота дома составляет более пяти этажей, и в квартире изначально были установлены не чугунные батареи, рекомендуется монтировать биметаллические.

Радиатор для частного дома

Для правильного выбора отопителя в частный дом нужно опираться на следующие особенности автономной системы отопления:

  1. В отличие от централизованной отопительной системы, автономная работает при небольшом давлении и без примесей химических веществ.
  2. Отсутствие больших перепадов давления.
  3. Уровень кислотности воды относительно постоянный.

Перед выбором необходимо совершить точный расчет выделяемой тепловой энергии в соответствии с площадью помещений.

Следует учитывать тепловые потери здания, чтобы правильно подобрать мощность. Немаловажными факторами являются его размеры, а также соотношение цены и качества.

Особенности:

  1. Стальные.

Секционные и панельные типы представляют собой доступный по цене вариант с хорошей теплоотдачей и привлекательным внешним видом. В частном доме с большими оконными проемами позволяет перекрыть доступ холодного воздуха извне.

Трубчатые стальные аналогичны по положительным характеристикам, но цена более высокая.

Плюсы стальных теплообменников при использовании в частном доме: легкий вес, удобные размеры, долгий срок эксплуатации, экономичность и отсутствие окисляемости от некачественного теплоносителя.

Минусы: необходимость постоянной заполненности водой во избежание появления коррозии, обслуживание раз в три года для исключения засоров внутри батареи, а также чувствительность к механическим воздействиям.

  1. Алюминиевые.

Благодаря своей большой тепловой мощности, алюминиевый теплообменник подходит для автономной системы отопления. Для  длительной службы  нужно следить за уровнем pH воды.

При выборе подобного типа радиатора нужно сделать точный расчет по площади помещения, иначе существует риск перепада температур между полом и потолком. Должны быть снабжены датчиками температуры, давления и грязевыми фильтрами.

  1. Биметаллические.

Характеристики подходящие для использования в частном доме, но стоимость высокая. Поскольку автономная система отопления не требует сопротивления мощным скачкам давления и агрессивной среде теплоносителя, можно найти выгодный вариант с необходимыми для качественной службы параметрами.

Стоимость биметаллического радиатора окупится по причине длительности срока службы.

  1. Чугунные.

Благодаря тому, что чугунный радиатор медленно остывает, можно экономить на топливных ресурсах. Повышенная устойчивость к коррозии и прочность в соотношении с низкой стоимостью способны обеспечить длительный срок эксплуатации, что подойдет для отопления частного дома.

Недостаток – требуется периодический уход, чистка, покраска, необходимость прочного крепления чугунной батареи.

Реклама от спонсоров:

vash.market

Отопление цеха. Отопление склада. Отопление производства.

При строительстве производственных предприятий ключевую роль как правило играет не архитектура, а инженерные сети — отопление, водоснабжение, электрика, вентиляция, кондиционирование. Задача отопления производственного помещения, отопления цеха завода или отопления склада неизбежно встает перед любым собственником или службой эксплуатации практически на территории всей России. Грамотный выбор системы отопления производтва или отопления склада на этапе строительства или при реконструкции позволяет избежать многих проблем в будущем при эксплуатации как здания в целом, так и системы отопления цеха или системы отопления склада. Для предприятий промышленного типа можно выделить несколько основных вариантов систем отопления цехов, складов и других помещений промышленного назначения которые и будут рассмотрены ниже.
Отопление производства тепловентиляторами Наверное самый распространенный тип отопительного прибора для отопленя производственных помещений. Основные его плюсы заключаются в простоте конструкции, стоимости оборудования и материалов, простоте монтажа и удобстве эксплуатации. Тепловентилятор — представляет собой отопительный прибор конвекционного типа, отапливающий помещение склада или цеха за счет прохождения нагреваемого воздуха через радиатор с горячей водой с помощью встроенного вентилятора. Использование тепловентиляторов наиболее обоснованно в помещениях, где при отоплении складкого либо промышленного помещения не требуется поддержание точных температур при отоплении во всем объеме помещения склада или цеха(разница до 5 градусов в разных точках помещения — к примеру под тепловентилятом при отоплении склада получается более высокая температура, чем в нескольких метрах от него) и допускается большая подвижность воздуха. В качестве примеров отопления, где часто используются тепловентиляторы можно привести отопление складов, отопление логистических центров, отопление цехов механических производств без вредных выбросов (тепловентилятор перемешивает воздух в помещении и как следствие перемешивает и вредные выбросы), отопление теплиц. Мощность промышленного вентилятора как правило составляет 20-100 кВт, что позволяет отопить большие площади при минимальных затратах на монтаж и на оборудование (для сравнения средняя мощность отопительной батареи, уставновенной в квартиве 0,5-1,5 кВт). При решении принять систему отопления производства на тепловентиляторах, следует учитывать, что для помещений с выделением вредностей расстановка тепловентиляторов должна быть приятна с учетом расстановки местных отсосов и очагов выделения вредностей. При принятии тепловентиляторов для обогрева помещений теплиц следует выяснить у технолога (агронома) как влияет на растения, планируемые к выращиванию большие потоки воздуха и его температура — некоторые виды растений плохо переносят обдув очень теплым воздухом. Так же тепловентилятор незаменим в качестве временного отопления для строительных объектов на период отделки и монтажа — начиная от коттеджа и заканчивая большими торгово-офисными комплексами при установленных окнах для не прерывания отделки в осенне-зимний период и для исключения загрязнения и поломки дорогих отопительных приборов (во время отделки) вместо них часто используются тепловентиляторы подсоединенные по временной схеме и установленные в удобных местах — их задача поддержание в помещениях температуры, достаточной для проведения отделочных работ и сокращения срока ввода объекта в эксплуатацию. Для отопления складов и логистических центров, заставленных стеллажами надо учитывать, что желательно оставлять свободное место на стеллажах напротив тепловентилятора либо размещать тепловентиляторы на потолке, с направлением струи вниз.

Отопление производственного цеха теплым полом. Распространен в основном при новом строительстве и очень востребован при использовании в качестве источника тепла теплового насоса. Теплый пол для отопления складов или отопления производств часто применяется в складах с большими холодильными камерами — тепло отводимое от холодильных камер не выбрасывается на улицу, а 100% утилизируется для подогрева горячей воды и отопления склада в зимний период. Трубу в конструкцию плиты закладывают на этапе заливки плиты пола и таким образом уходят от большого кол-ва трубопроводов отопления внутри помещения склада или цеха, получают равномерный прогрев всей площади цеха, отсутствие разнонаправленных потоков воздуха (единый восходящий поток теплого воздуха, часто облегчает удаление вредностей из верхней зоны помещения). При применении данной системы отопления склада или производственного цеха в большинстве случаев достигается наиболее комфортная работа персонала. Так же очень популярное решение в промышленности это отопление открытых площадок рядом с цехами или складами — как правило плюсы ощущаются в первую же зиму — как бы не была хороша служба эксплуатации и как бы хорошо она не очищала снег с территории в сильный снегопад фуры всё равно буксуют, не могут подъехать под загрузку-разгрузку к цеху или складу, что часто сказывается на срыве графика поставки и даже на всем производстве (сырье поступает выбиваясь из графика на сутки-двое, и часть, а иногда и всё производство встает). Хотя надо отдать должное как правило причина не только в снеге на площадке и отсутствию отопления площадки рядом с разгрузочной зоной склада, но и снеге на протяжении всего пути следования автомашины.

Отопление склада общеобменной вентиляцией (воздушное отопление).. Данный вид отопления цехов, складов или производств оправдан для производств, в которых требуется механическая вентиляция значительных объемов исходя из особенностей технологии — гальванические производства, металлообработка, электротехнические производства, машиностроение, химическая промышленность и многие другие. Данный вид отопления заводских цехов был особенно популярен в советское время — он не особо экономичен с точки зрения расходов на тепло, но данная система удобна в эксплуатации (при отоплении цехов воздухом используются одни воздуховоды — нет опасности разморозить что-то в системе отопления цеха, ничего не потечет, не надо сливать систему отопления цеха на время ремонта и т.п.) и фактически «бесплатна» при необходимости мощной системы вентиляции — систему вентиляции цеха исходя из технологических нужд делать придется всё равно, а «бонусом» получается отопление цеха. Использовать данную систему только для отопления цеха или склада экономически не целесообразно.

Отопление производства или склада инфракрасными водяными панелями. Принцип данного вида отопления цеха или склада основан на обогреве солнцем — ранней осенью или поздней весной даже когда на улице прохладно под прямыми солнечными лучами нам комфортно. В данном случае принцип отопления цеха или склада тоже действует аналогично — происходит нагрев любых поверхностей (в т.ч. и тела человека) посредством инфракрасных лучей без нагрева воздуха в помещении посредством ИК лучей — нагрев воздуха происходит за счет отдачи тепла от нагретых поверхностей. Данный вид отопления цеха или склада экономичнее тепловентиляторов и теплых полов в среднем на 10%, хотя стоимость данных ИК панелей выше стоимости тепловентиляторов приблизительно на 20%. К основным плюсам данного вида отопления цехов производтв и складов можно отнести возможность использовать данный вид для отопления цехов производств с выделением вредностей — местная вентиляция работает в расчетом режиме, а вредности не перемешивается тепловентиляторами (довольно распространенная ошибка при проектировании и эксплуатации отопления цехов производств и вентиляции производственных предприятий — изначально заказчик ставит задачу при реконструкции предприятия максимально удешевить систему отопления цеха и его вентиляцию, не обращая внимания на эксплуатационные затраты (что в принципе для современной России логично — вложить на этапе начала производства по-минимуму, а эксплуатация окупится за счет небольшого увеличения стоимости продукции, если бизнес «пойдет»). Фирма-подрядчик выполняет проекты отопления цехов производств и вентиляции производства двумя разными специалистами — первый делает отопление цеха, второй вентиляцию цеха (практически 90% рынка работает именно так), но специалисты ориентируясь на желание заказчика максимально удешевить отопление цеха и вентиляцию цеха не обращают внимания друг на друга — первый проектирует максимально дешевую систему отопления цеха, основанную на тепловентиляторах (как правило даже не смотря на технологию и расположение оборудования, выделяющего вредности — это же задача проектировщика вентиляции), а второй проектирует местные отсосы вредных веществ по-минимуму без учета того, что тепловентиляторы системы отопления цеха перемешают воздух и часть вредностей попадет в воздух помещения и люди будут этим дышать. В тоге получаются хорошие и дешевые системы вентиляци и отопления цеха, которые замечательно работают летом, ночью, и частично в межсезонье, а в отопительный период система отопления цеха и вентиляция производства тоже работают (и каждая по отдельности решает свою задачу), но рабочие мучаются головными болями, выходят часто подышать свежим воздухом — падает производительность труда, что иногда выливается в переделку системы отопления цеха с тепловентиляторов на ИК-панели либо радиаторы отопления). Так же в плюсах данной системы отопления цеха экономичность, долговечность (отсутствие движущихся частей), пожаробезопасность и отсутствие коммуникаций системы отопления цеха в нижней зоне — система отопления цеха не мещает производственным процессам и в то же время обеспечивает отопление цеха во всех точках помещения. Основной минус данной системы отопления цеха или склада — высокая цена оборудования и сложность монтажа — ИК панели располагаются как правило под потолком помещения и монтаж коммуникаций на высоте 10-12 метров производить сложнее, чем на высоте 4-5 метров (в случае с тепловентиляторами) или около пола (в случае с радиаторами отопления или теплым полом). Пример проекта отопления цехов завода, реализованный с помощью ИК водяных панелей представленив образцах наших проектных работ.

Отопление цеха или склада инфракрасными газовыми панелями. Принцип отопления склада или производства аналогичен принципу отопления цеха ИК-водяными панелями. Только вместо воды к панелям подводится газ. В плюсах (в дополнение к отоплению цехов или складов ИК-водяными панелями)- отсутствие воды и как следствие отсутствует опасность разморозки системы отопления цеха или склада и порча оборудования и продукции из-за протечек. Некоторые производства с такими системами отопления работают при небольших плюсовых температурах в цеху (если позволяет технология — как правило это 10-15 градусов). В минусах — это пожароопасность и подвод газа (часто этот процесс выливается в довольно большую сумму и довольно длителен по времени. К тому же не стоит забывать о ежегодном обязательном облуживании данных систем отопления складов или цехов). С ценами на проектирование отопления цеха или склада можно ознакомиться в разделе цены

Отопление склада или больших гипермаркетов с помощью руфтопов (воздушное отопление). Данный вид отопления складов или больших магазинов-кладов наподобие Леруа-мерлен, Ашан и аналогичных представляет собой разновидность воздушного отопления, совмещенного с вентиляцией. Часто применяется для помещений большого объема где требуется приток свежего воздуха и поддержание комфортной температуры без её точного регулирования. Руфтоп это кондиционер, совмещенный приточной установкой, устанавливаемый на кровле, непосредственно над обслуживаемым помещением — см. последнюю картинку, относящуюся к данному разделу. Основной плюс — это быстрый и простой монтаж без монтажа большого кол-ва воздуховодов под потолком склада, простота и удобство обслуживания самой установки (устанавливаете на крыше — как следствие большое пространство для облуживания и при необходимости замены). Как правило, отсутствие воды (нагрев воздуха газовый). Не подходит для производств с вредностям. Как правило, используется в однообъемных и одноэтажных помещениях, при отсутствии деления на отсеки.

Отопление производственного цеха или склада радиаторами. Использование для отопления производства или склада обычных отопительных приборов, которые установлены у каждого из нас дома. Данный способ отопления пцехов или складов оптимален, когда производство носит местный характер и перед собственником не стоит задачи отопить тысячи квадратных метров и большие объемы помещений — часто для небольших производств или складов используются цокольные этажи зданий, или помещения (здания) со стандартными окнами и высотой потолка порядка 3-4 метров. В данном случае использование стандартных отопительных приборов для отопления склада или цеха самый целесообразный вариант.

Отопление производства с помощью кондиционеров. Данный способ отопения произодственных цехов испоьзуется как правило в южных регионах страны для помещений с невысокими потолками — это текстильная промышленность, механосборка, и другая легкая промышленность. В данном случае при отсустствии летом кондиционер используется по ямому назначению- охлаждению цеха, а в зимний период в качестве системы отопления производства. Для южных регионов это оптимальное решение — кондиционирование в болшинстве случаев устраивать приходится, а при отсутствии газа тепловой насос воздух-воздух (в данном случае кондиционер) является оптимальным решением по экономии средств на счтах за отопение. Следует отметить, что данный вид отопления не рекомендуется использовать на производствах с выбросом вредных веществ: кондиционер перемешивает воздух и как следсвие перемешивает вредности, которые вместо того, что бы быть убраным системой вентиляции перемешиваются в объеме помещения.

Отопление производственного помещения с помощью регистров. Данный метод отопления представляет собой разновидность отопления помощью батарей отопления, но вместо радиаторов отопления применяются регистры из гладких или оребренных труб, представляющие собой трубопроводы большого диаметра, по которым циркулирует горячая вода. Данный метод широко использовался в СССР – радиаторов отопления производили не так много, да и чистка радиатора на производстве с пылью, маслом и прочими сопутствующими производству выбросами не лишком удобна. А стальных трубопроводов было достаточное количество, да и очистка регистра производилась намного легче. К тому же при повреждении радиатора в большинстве случаев требуется его замена, а вот регистр мало того, что довольно сложно повредить, так и починить в большинстве случаев не представляет труда – практически на любом предприятии есть сварщик, который без труда устранит любую неисправность. На данный момент регистры практически полностью вытеснены радиаторами, которые дешевле, занимают меньше места, легче и эстетичнее. Регистры остались в основном на производствах с советских времен, и периодически устанавливаются в производственных помещениях, где необходимо обеспечить легкость уборки и отсутствие пыли, когда необходимо свести к минимуму возможность протечек, в складских помещениях где есть опасность повреждения радиаторов

Отопление склада электричеством (прямое). Отопление склада электричеством образно можно разделить на прямое и косвенное. Прямое отопление склада электричеством — это установка электрического радиатора или конвектора непосредственно в складском помещении и подвод к нему электроэнергии. Данная система отопления позволяет избежать больших капитальных затрат (отсутствие котла, трубопроводов насосов и т.п.), но как правило имеет ощутимые эксплуатационные затраты. Данную систему применяю как правило для небольших складских помещений, отвечающих требованиям СНиП 41-01-2003 (таблица Б.1) Рекомендуемая система отопления — электрическая и газовая для помещений категорий В1- В4 (кроме складов категорий В1- В4) при температуре на теплоотдающей поверхности не более 110 °С. Электрическая для помещений категорий А и Б (кроме складов категорий А и Б) во взрывозащищенном исполнении в соответствии с ПУЭ при температуре на теплоотдающей поверхности не более 110 °С. Использование прямой электрической системы отопления для складов большой площади как правило не оправдано. Данную систему удобно использовать для отопления склада небольшой площади либо при периодическом использовании склада (нет опасности разморозки данной системы отопления склада и при использовании склада эпизодически вложения в систему отопления не представляются экономически оправданными).

Отопление склада с помощью электричества (косвенное). Косвенное отопление склада электричеством – это установка в отдельном помещении электрокотла и использование системы отопления склада с помощью тепловентиляторов, радиаторов, вентиляции. Данная система в большинстве случаев используется как резервная, временная (в тех случаях когда необходим быстрый запуск склада в работу, но подключение газа возможно только через несколько лет), когда нет возможности использовать другой источник тепла, либо когда необходимо максимально сократить капитальные затраты.

www.ovikv.ru

Типы и виды радиаторов отопления, их преимущества и недостатки

Летом нужно готовить не только санки, как в старой поговорке. Стоит заранее позаботиться и о других атрибутах, спасающих нас от зимних холодов. Этот период лучше всего подходит для смены радиаторов отопления. Но прежде чем их менять нужно определиться с их видом и типом. Чтобы облегчить вам выбор, мы классифицировали основные виды радиаторов отопления и указали их основные характеристики, преимущества и недостатки.

Стальные радиаторы отопления

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.


Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны — Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+ Плюсы:

  • Инерционность – низкая, отдача тепла — отличная.
  • Объем теплоносителя мал, потребление энергии — небольшое.
  • Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
  • Крайне низкая цена.

Минусы:

  • Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
  • Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
  • Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.


Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели «РС» и «Гармония» еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

  • Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
  • Тепловая мощность (общая) – 1200-1600 ватт.
  • Температура горячей воды (максимум) – 110-120 градусов.
  • рН воды – 8,3-9,5.

Алюминиевые радиаторы отопления

Как следует из названия это радиаторы сделанные полностью из алюминия. Здесь существует два вида радиаторов – литьевые и экструзионные. Оба их лучше использовать для автономного отопления – к централизованной системе они не подходят из-за давления и коррозии, которая вызвана некачественным теплоносителем в центральной теплосети.

Литьевые радиаторы

Радиаторы изготовленные методом литья под давлением, отличаются широкими каналами для горячей воды и прочными толстыми стенками.


Радиатор составлен из нескольких секций, которые при необходимости можно либо добавить, либо убрать лишние.

Экструзионные радиаторы

При этом способе производства (более дешевом) вертикальные части батареи выдавливают из алюминиевого сплава на экструдере. Коллектор отливают из силумина. Цельное изделие не поддается изменению – нельзя ни добавлять секции, ни убирать их. В этом заключается главный минус данного типа радиаторов.

Производители: Это в основном компании из Италии. В частности, можно назвать FARAL Green HP, ALUWORK, Sira Group (батареи ROVALL), Fondital.

+ Плюсы:

  • Эти радиаторы очень легкие, поэтому просто монтируются, не требуя применения прочных кронштейнов.
  • По теплоотдаче они занимают одно из первых мест среди всех отопительных приборов.
  • Они способны очень быстро нагреть комнату.
  • Они экономичны и могут оснащаться температурным регулятором.
  • Дизайн изделий современен и привлекателен.

Минусы:

  • Срок службы не очень велик – около 15 лет.
  • Алюминий активен в химическом отношении, поэтому страдает от коррозии и требует качественного теплоносителя.
  • При вытеснении воздуха образуется водород.
  • Слабая конвекция.
  • Возможны протечки между секциями.
  • Гидроударам и скачкам давления радиаторы из алюминия противостоять не способны.

Главные характеристики:

  • Давление (рабочее) – в среднем 6-16 бар.
  • Тепловая мощность (1 секции) – 82-212 ватт.
  • Температура горячей воды (максимум) – 110 градусов.
  • pH воды – 7-8.

Чугунные радиаторы отопления

Условно их можно разделить на на обычные или радиаторы в современном стиле и радиаторы в стиле ретро.

Чугунные радиаторы в современном стиле

Самый старый вид радиаторов. Эти радиаторы отличают простота и строгость форм, плоский фасад, аккуратный дизайн. Греются они долго, зато все невзгоды центрального отопления выдерживают с честью. Они прочные, дешевые, служат лет 50. Поэтому, решая, какие выбрать виды радиаторов отопления, многие останавливаются именно на чугунных.

Производители: Производят бюджетные чугунные радиаторы украинские, российские, белорусские заводы. Но зарубежная продукция и качеством будут получше, и на вид посимпатичнее. Отметим фирмы Kоnner, Viadrus, DemirDöküm, Roca.

Радиаторы в стиле «ретро»

Каждый из этих радиаторов представляет собой маленький шедевр. Ведь чугунное художественное литье выглядит весьма изысканно, украшая собой любое помещение. К сожалению, стоит каждая такая батарея очень дорого.

Производители: Это фирмы из Англии, Германии, Франции, Турции, Китая. Например, компании Roca и Konner выпускают очень красивые модели.

+ Плюсы:

  • Они способны проработать не меньше 50 лет.
  • Чугун химически пассивен, поэтому коррозии он «не по зубам».
  • Лучевое излучение хорошо прогревает помещение с высокими потолками.
  • При отключении отопления батареи долго остаются горячими.
  • Низкая цена (кроме моделей, выполненных художественным литьем).

Минусы:

  • Долгий разогрев.
  • Большой вес и габариты доставляют трудности при перевозке и монтаже.
  • Радиаторы нуждаются в прочном креплении.
  • Большой объем теплоносителя.
  • Чугун – хрупкий металл. Гидроудар способен разорвать чугунную батарею.

Главные характеристики:

  • Давление (рабочее) – 9-12 бар.
  • Тепловая мощность (1 секции) – 100-160 ватт.
  • Температура горячей воды (максимум) – 110 градусов.

Биметаллические радиаторы отопления

Такие радиаторы сочетают в себе трубчатую сердцевину из стали и оболочку из алюминия. В основном они выполнены из секций, четного числа.

Но имеются и цельные (монолитные) модели (в продаже встречаются редко), плюс которых – способность выдержать до 100 атмосфер давления. В случае с монолитными моделями создается прочный стальной каркас, на который «одевают» алюминиевую оболочку.


Устройство биметаллического радиатора.

Полностью биметаллические радиаторы имеют стальную трубчатую сердцевину на всем протяжении каналов радиатора. Они надежны и прочны, но стоят дорого. Хорошие радиаторы делают фирмы Rifar (Россия), Royal Thermo BiLiner и Global Style (Италия).

Псевдобиметаллическими зовут радиаторы, которые имеют только усиленные сталью вертикальные каналы. Они дешевле, чем предыдущие, процентов на 20, лучше отдают тепло, но более чувствительны к коррозии в виду соприкосновения теплоносителя с алюминием. Такие изделия делают компании Rifar (Россия), Sira (Италия) и Gordi (Китай).

+ Плюсы:

  • Инерционность практически отсутствует, отдача тепла — велика.
  • Биметалл может выдерживать повышенное давление и гидроудары.
  • Объем горячей воды небольшой.
  • Монтаж прост, дизайн — современен.
  • Стойкость к коррозии.

Минусы:

  • Цена «кусается».
  • Теплоотдача ниже, чем у радиаторов из алюминия.

Главные характеристики:

  • Давление (рабочее) – в среднем 20-50 бар.
  • Тепловая мощность (1 секции) – 150-180 ватт.
  • Температура горячей воды (максимум) – 130 градусов.
  • Характеристики теплоносителя – неважно.

Половые конвекторы

Новое решение среди отопительных приборов — спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

+ Плюсы:

  • Прочность и простота конструкции, небольшой вес.
  • Коррозии они неподвластны.
  • Они занимают мало места.
  • Их практически не видно.
  • Легкость установки и очистки.
  • Равномерность нагрева комнаты.
  • Защищают от запотевания стекол.

Минусы:

  • Большая монтажная длина.
  • Невозможность использования принудительной вентиляции.
  • Небольшая отдача тепла.
  • Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

Главные характеристики:

  • Давление (рабочее) – 10-16 бар.
  • Тепловая мощность – 130-10000 ватт.
  • Температура горячей воды (максимум) – 110-130 градусов.

Плинтусные конвекторы отопления

Эти конвекторы, называемые еще теплыми плинтусами, совсем низенькие. Всего 20 или 25 см. А глубина их и того меньше – 10 см. У нас они еще не очень прижились, а в Америке весьма популярны. Крепятся они на стену.

+ Плюсы:

  • Экономия топлива на нагрев – до 40 процентов.
  • Наличие терморегуляторов, защита от перегрева.
  • Быстрый монтаж, простота ремонта.
  • Равномерность распределения тепла.

Минусы:

  • Монтаж производится только специалистами.
  • Из-за прилегания конвектора к стенам их отделка коробится.
  • Высокая цена.

Главные характеристики:

  • Тепловая мощность – 500-1500 ватт.
  • Температура теплоносителя – до 130 градусов.
  • Максимальное рабочее давление до 16 атм.

Теперь, узнав про виды и преимущества радиаторов отопления разных типов, вы сможете выбрать нужные радиаторы более уверенно и правильно.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

srbu.ru

Батареи отопления какие лучше — разбираемся в нюансах!

Организовывая в доме или квартире капитальный ремонт, в перечень мероприятий которого входит замена или модернизация отопительной системы, хозяин неизбежно встанет перед проблемой — батареи отопления какие лучше выбрать, чтобы повысить комфортность проживания и при этом не проиграть с интерьерным оформлением.

Батареи отопления какие лучше?

Батареи отопления какие лучше?

Раньше такой вопрос обычно не ставился в принципе – кроме чугунных батарей единой модели в новых домах лишь иногда устанавливались неэффективные, некачественно изготовленные стальные конвекторы. Сегодня ситуация иная – радиаторы могут существенно различаться и по материалу изготовления, и по характеристикам, и по внешнему оформлению. Естественно, хочется установить в своей квартире, самые лучшие из тех, что позволяет выделенный на ремонт бюджет.

Однако, выбирая эти приборы, нужно учитывать, что не все они могут подойти для имеющейся системы отопления. Имея различные эксплуатационные характеристики, рассчитанные на определенную нагрузку и теплоноситель, батареи могут либо разочаровать покупателя своей невысокой эффективностью, либо даже попросту не подойти по техническим параметрам.

Кроме этого, чтобы добиться должной эффективности отопления, необходимо правильно рассчитать и установить требуемое количество секций в радиаторах. Только выполнив все условия и обязательно придерживаясь   правил установки, можно получить желаемый результат.

В настоящее время наиболее распространёнными типами батарей отопления являются: производятся следующие виды радиаторов:

— стальные, панельные и трубчатые;

— чугунные, имеющие как современный, так и ретро-дизайн;

— алюминиевые и алюминиевые анодированные;

— биметаллические.

Чтобы правильно определиться с выбором, нужно подробнее разобраться в характеристиках, достоинствах и недостатках каждого типа. Для начала – несколько «сухих» цифр, которые, тем не менее уже могут дать начальное представление.  Некоторые параметры различных типов батарей – в таблице:

 ТСЧгАлБМАА
Давление максимальное, (атмосфер)
— рабочее6-106-910-203515-40
— опрессовочное9 -1512-1515-305725-75
— разрушения18-2520-2530-5075100
Ограничение по рН (водородному показателю)6,5-96,5-97-86,5-96,5-9
Подверженность коррозии под воздействием:
— кислородаданетнетданет
— блуждающих токовданетдаданет
— электролитических парслабоенетдаслабоенет
Мощность секции при h=500 мм; Dt=70 ° , Вт85110175-199199216,3
Гарантия, лет1103-103-1030

Сокращения в таблице:

ТС – трубчатые стальные;

Чг – чугунные;

Ал – алюминиевые обычные;

АА – алюминиевые анодированные;

БМ – биметаллические.

Ну а теперь – о каждом из типов подробнее.

Содержание статьи

Стальные батареи отопления

Стальные радиаторы могут различаться как по своей конструкции, так и по дизайнерскому решению. Они быть изготовленными в виде панелей или определенного количества вертикальных труб, соединенных между собой в одну общую батарею.

Панельные стальные радиаторы

Каждая панель такого радиатора изготавливается из двух металлических листов, которым придают нужную форму с помощью штамповки и соединяют сваркой. Затем в большинстве из моделей идет оснащение панелей конвекторными теплообменниками, которые способствуют быстрому прогреву воздуха и созданию теплового восходящего потока. После соединения всех элементов в единую конструкцию, ее окрашивают по специальной технологии.

Стальной панельный радиатор

Стальной панельный радиатор

Чтобы этот вид радиаторов прослужил длительный срок, окраска должна быть равномерной — на этот параметр необходимо обратить особое внимание при покупке.

Цены на панельные радиаторы отопления Лидея

панельные радиаторы отопления Лидея

Панельные радиаторы рассчитаны на температуру теплоносителя в 85 ÷ 95 градусов, и на стандартное рабочее давление в центральной системе отопления (до 10 атмосфер).

Строение панельного радиатора типа "22"

Строение панельного радиатора типа «22»

Подобные батареи имеют свою собственную классификацию, которая предопределяется количеством панелей и наличием конвекторных пластинчатых теплообменников между ними. Каждый из типов выражен определенным двузначным числом:

  • 10 тип состоит только из одной панели;
  • 11 тип – это одна панель, оснащенная одним конвектором;
  • 21 тип — имеет две панели и один конвектор, расположенный между ними;
  • 22 тип — состоит из двух панелей и двух конвекторов;
  • 33 тип — имеет три конвектора, которые расположены между трех панелей.

Серьезные отличия между моделями могут быть и по общим габаритам. Понятно, что чем больше панелей, тем толще сама собранная конструкция, обычно от 50 и до 155 мм.. Длина же такой батареи может варьироваться от 400 до 3000 мм, а высота – как правило, в пределах от 200 до 900 мм.

Панельные батареи производятся с боковым и нижним подключением — выбор по этому параметру производится в зависимости от прохождения труб отопительной системы  и предпочтений хозяев.

К достоинствам панельных батарей относят следующее:

  • Простота монтажа. Батарея имеет цельную конструкцию, поэтому ее не нужно собирать из нескольких элементов. Панель навешивается на закрепленные в стену кронштейны, а патрубки соединяются с трубами отопительного контура.
  • Из-за малой массивности стального листа прогревание панели происходит почти сразу же после запуска отопления. Это способствует хорошей теплоотдаче и с поверхности, направленной в комнату, и в пластинчатом теплообменнике, что дает возможность получить нужную температуру воздуха в помещении достаточно быстро.
  • Компактный размер и аккуратный внешний вид позволяют панелям вписаться в любой интерьер.
  • Эксплуатация панельных батарей в автономной системе отопления позволяет сэкономить на топливе, так как для заполнения контура используется сравнительно небольшое количество теплоносителя.

К отрицательным чертам панелей относятся следующие факторы:

  • Металлические панели не имеют на внутренней своей поверхности, напрямую соприкасающейся с теплоносителем, антикоррозийного покрытия, что может привести довольно быстрому ржавлению, появлению течей, выходу из строя. Особенно это характерно для центральных систем, где на лето теплоноситель сливается, открывая «широкие возможности» для коррозионных процессов. Да и качество теплоносителя тоже далеко не всегда способствует длительности безаварийной работы приборов.
  • Если батареи устанавливаются в систему центрального отопления, то не получится избежать гидроударов, которых панели могут не выдержать. Поэтому потребуется еще и установка редуктора, выравнивающего давление и принимающего удар на себя.

Чтобы получить более подробную информацию о процессе изготовления, характеристиках и нюансах эксплуатации панельных батарей, стоит пройти по рекомендуемой ссылке на специальную страницу портала.

Трубчатые батареи

Трубчатые стальные батареи состоят из наборных секций, которые скреплены между собой сваркой. Эффективность этой конструкции будет на должном уровне, если в батарее установлено нужное количество секций, суммарной тепловой своей мощностью соответствующее площади комнаты.

Трубчатый стальной радиатор

Трубчатый стальной радиатор

Трубчатые радиаторы могут иметь очень широкое разнообразие различных дизайнерских решений, и это один из тех критериев, которые напрямую влияют на выбор именно этого вида батарей. Кроме этого, трубчатые батареи могут быть оснащены специальным кронштейном для сушки полотенец, что очень удобно, например, для кухни, или верхней панелью, которая может служить сиденьем или полкой для просушки обуви.

Производятся они разных размеров, высота варьируется от 200 и аж до 2000 мм, а толщина, как правило, от 100 до 250 мм. Заказываемая длина может быть любой, в зависимости от потребности обогрева.

Эти элементы отопительной системы могут выдерживать давление от 8 до 15 атмосфер. Во избежание повреждения батарей при гидроударах, если они установлены в центральную систему отопления, они так же, как и панельные, потребуют установки редуктора.

Толщина стенок стальных трубчатых радиаторов составляет всего 1 ÷ 1,5 мм, поэтому они очень быстро прогреваются и отдают тепло в комнату. Но этот же фактор можно отнести и к недостаткам конструкции, так как тонкая сталь легко поддается механическим повреждениям.

В отличие от панельного типа, трубки этих батарей имеют внутреннее покрытие полимерными защитными пленками, которые сохраняют их от воздействия агрессивной среды теплоносителя, а как результат — от возникновения очагов коррозии, что значительно продлевает срок их эксплуатации.

Трубчатые радиаторы часто имеют весьма оригинальное дизайнерское исполнение

Трубчатые радиаторы часто имеют весьма оригинальное дизайнерское исполнение

К достоинствам трубчатых стальных батарей можно отнести многообразие дизайнерских решений по форме и цвету, снабжение радиаторов дополнительными элементами, оригинальный аккуратный внешний вид.

Серьезных недостатков у этого типа батарей всего два, но они могут гораздо значительнее отразиться на системе отопления дома, чем уже упомянутые достоинства:

  • Низкая теплоотдача, которая приведет к большим расходам за энергоносители. Батареи быстро нагреваются, но и быстро остывают, поэтому котел будет выключаться на весьма незначительный срок. Отсутствие дополнительного теплообменника, кроме поверхности самих труб, делает площадь активной передачи тепла весьма небольшой. Это в итоге говорит о том, что трубчатые батареи невыгодно устанавливать в автономной системе отопления.
  • Вместе с тем, к уязвимому месту таких батарей можно отнести сварные соединительные швы – отмечены случаи появления течи на них после гидроударов. Вывод напрашивается совсем противоположный — устанавливать трубчатые батареи без редуктора можно только в систему с автономным отоплением.

Одним словом, масса противоречий, и нужно очень хорошо подумать, прежде чем приобретать подобные батареи отопления.

Чугунные радиаторы

Хотя сегодня производятся большое количество батарей из современных материалов, не забыты и чугунные элементы отопительной системы. Их можно найти в магазинах в преображенном виде, оформленными под современные интерьеры или же под строгую «классику». В некоторых случаях такие радиаторы даже исполняют роль декоративного элемента и способны задавать тон всему оформлению комнаты.

Современные чугунные батареи, выполненные в ретро-стиле, зачастую становятся украшением помещения

Современные чугунные батареи, выполненные в ретро-стиле, зачастую становятся украшением помещения

Кроме этого, современные чугунные батареи не требуют периодической окраски, как это было со старыми «советскими» моделями. В продажу они поступают с обработанной и окрашенной поверхностью, которую придется только иногда протирать или смахивать с нее пыль.

Чугунные батареи перестали нуждаться в регулярном подкрашивании благодаря качественному стойкому покрытию

Чугунные батареи перестали нуждаться в регулярном подкрашивании благодаря качественному стойкому покрытию

Современные радиаторы из чугуна могут иметь различные размеры, поэтому их можно подобрать под любую по размеру площадь комнаты. Кроме этого, если старые батареи нужно было обязательно навешивать на кронштейны, вбитые в стены, то сегодня можно приобрести варианты, в которых предусмотрены массивные ножки, на которые они устанавливаются и закрепляются к полу в определенном для них месте.

Цены на чугунные радиаторы отопления Konner

чугунные радиаторы отопления Konner

В отличие от всех других видов батарей, чугунные имеют важное преимущество — они будут одинаково эффективно функционировать как в автономной, так и в центральной отопительной системе. Главное, чтобы все соединения секций и труб были проведены правильно и надежно — тогда чугунным элементам не будут страшны ни гидроудары, ни возникновение коррозии.

Несмотря на появление новых вариантов батарей, чугунные продолжают быть популярными и из-за своей отменной теплоемкости — свойству долго сохранять тепло. Они имеют толстые и массивные стенки, которые долго прогреваются, но, набрав температуру, прогревшись, при отключении притока тепла по контуру остаются горячими гораздо более долгий срок, нежели радиаторы, произведенные из других материалов. Это происходит благодаря свойствам чугуна — недаром его широко используют для изготовления отопительных печей и котлов или отдельных комплектующих для них.

В специализированных магазинах можно найти как отечественные, так и импортные варианты чугунных радиаторов. Представляют свою продукцию такие страны, как Германия и Турция, Испания и Англия, Чехия и Италия — она по многим характеристикам выгодно отличается от изготовленной на отечественных предприятиях.

  • Импортные радиаторы имеют качественные гладкие или же украшенные рельефным литьем поверхности.
  • Важной функциональной особенностью является высокая тепловая мощность, даже при небольших габаритах. Для сравнения, можно взять объем традиционной отечественной батареи, который равен 1,3 литра, в то время, как радиатор чешского производства обладает объемом всего в 0,8 литра, при одинаковой теплоотдаче. Таким образом, зарубежный вариант будет более компактен и сэкономит приличную сумму на теплоносителе и на работе котла.
  • Кроме этого, в отличие от отечественных, импортные батареи имеют идеально гладкую внутреннюю поверхность, что препятствует образованию на стенках накипи и значительно сокращает гидравлическое сопротивление циркуляции теплоносителя.
  • Так как любые радиаторы из чугуна стойки к воздействию коррозии, их можно использовать в системах отопления открытого типа, где в теплоноситель попадает большое количество растворенного воздуха.
  • Все чугунные батареи имеют достаточно толстые стенки, что повышает их сопротивляемость к возможному абразивному износу.
  • В отличие от отечественных, импортные радиаторы поступают в магазины уже в окрашенном виде и не требуют периодического обновления покрытия, что сэкономит не только денежные средства, но и время владельцев жилья.

Однако, все изделия зарубежного производства имеют цену, намного превышающую стоимость отечественных батарей.

К недостаткам всех чугунных батарей можно отнести их большой вес, поэтому на все стены или перегородки их можно навесит. Да и сам процесс монтажа на стену – несколько сложнее, чем с иными радиаторами.

Алюминиевые батареи

Алюминиевые батареи пригодны только для установки в автономную систему отопления, так как они достаточно требовательны к качеству теплоносителя. У владельцев частных домов этот вид радиаторов пользуется достаточно большой популярностью, благодаря доступной цене, хорошим эксплуатационным показателям и современному внешнему оформлению.

Алюминиевый радиатор отопления

Алюминиевый радиатор отопления

Производители устанавливают в паспорте минимальный срок эксплуатации на алюминиевые батареи 10 ÷ 25 лет, но они вполне могут прослужить и более длительное время. Продолжительность их «жизни» будет напрямую зависеть от качества теплоносителя, правильности установки и эксплуатации прибора отопления.

Цены на алюминиевые радиаторы

Радиатор секционный алюминий

Этот вид радиаторов рассчитан на давление в системе до 15 атмосфер, температуру теплоносителя в 90 ÷ 100 градусов, а теплоотдача секции может доходить до 200÷210 Вт. При этом емкость каждой из секций радиатора составляет всего 450 мл, а вес – 1,0 ÷ 1,5 кг. Отдельные секции скрепляются в единую батарею с помощью резьбового осевого соединения.

Стандартные расстояния между верхней и нижней осью составляют 200, 350 или 500 мм, но бывает, что изготавливаются и нестандартные варианты, имеющие межосевое расстояние в 800 и даже более миллиметров.

Схема алюминиевой батареи с межосевым расстоянием 500 мм

Схема алюминиевой батареи с межосевым расстоянием 500 мм

Алюминиевые радиаторы, так же, как и все другие отопительные приборы, имеют свои достоинства и недостатки.

К преимуществам можно отнести их следующие качества:

— высокий уровень теплоотдачи;

— небольшой вес;

— относительную легкость в монтаже;

— удобный и широкий диапазон размерного ряда;

— аккуратный, эстетичный внешний вид;

— как правило – укомплектованность термостатом, что позволяет выставить нужный температурный режим.

Из недостатков стоит упомянуть следующее:

— возможный риск газообразования, что может спровоцировать «завоздушивание» и закупорку контура отопления;

— возможность образования течи на соединениях отдельных секций;

— основная концентрация тепла на ребрах элементов.

— подверженность некоторых типов алюминиевых радиаторов к возникновению коррозийных процессов.

Некоторые проблемы, которые могут возникнуть с алюминиевыми батареями, можно избежать. Например, чтобы возможное газообразование нее парализовало работу системы, необходимо врезать в общий автономный контур или установить на каждую батарею отводчик воздуха. А в случае автономной системы вообще лучше использовать хорошо адаптированный к алюминию теплоноситель (об этом подробно рассказано в соответствующей публикации портала).

Секции алюминиевых батарей изготавливаются из сплава алюминия с использованием кремниевых добавок, но разные модели могут различаются между собой еще и способом их изготовления — литья и экструзии.

  • Первый метод подразумевает изготовление каждой секции отдельно, путем заливки сплава в специальные формы под высоким давлением. Кремний, присутствующий в составе сплава, дает особую прочность стенкам радиаторов, а способ изготовления в полной мере гарантирует герметичность емкости.
Батарея из секций литого типа

Батарея из секций литого типа

Батареи, изготовленные этим методом, способны выдерживать рабочее давление в системе, доходящее до 16 атмосфер. При испытательных мероприятиях теплоноситель подается в данный тип батарей под давлением в 25 атмосфер, то есть, давая характеристику своей продукции, производитель дает полуторный запас прочности.

По такой технологии изготавливаются секции самых разных форм, но традиционными все же остаются те, что имеют ровную гладкую наружную поверхность — она оптимальна для лучшей теплоотдачи.

  • Другой способ изготовления секций — это метод экструзии. Расплав по этой технологии продавливается через формующие сопла — получается нужный профиль заготовки. Затем следует нарезка профиля на отдельные детали.
Неразборный радиатор из секций, изготовленных по технологии экструзии

Неразборный радиатор из секций, изготовленных по технологии экструзии

Затем готовые секции собираются в единую конструкцию. Батареи, изготовленные таким способом, имеют более низкую стоимость, но в процессе эксплуатации их нельзя будет их нарастить или сделать меньше – конструкция является неразборной. Качество таких радиаторов тоже пониже, так как места соединений секций (на уплотнители или даже на специальный клей) при неблагоприятном стечении обстоятельств могут потечь, и никакому ремонту не подлежат.

Алюминиевые батареи с анодным оксидированием

Существует и еще один тип алюминиевых батарей. Производятся из металла, имеющего высокую степень очистки, и проходят еще стадию анодного оксидирования – поэтому часто встречается термин «алюминиевые анодированные». При такой специальной обработке алюминий несколько изменяет свою структуру, и если обычные алюминиевые радиаторы подвержены воздействию кислородной коррозии, то анодированные секции с достоинством выдерживают такое влияние. В таких конструкциях батареи собираются с помощью муфт, которые закрепляются с внешней стороны секций.

Высококачественный радиатор из анодированного алюминия

Высококачественный радиатор из анодированного алюминия

Анодированные секции для радиаторов изготавливаются методом литья, и внешне они почти не отличаются от обычных алюминиевых батарей. Поэтому, приобретая их в магазине, необходимо внимательно изучить паспорт, который должен прилагаться к подобным изделиям.

Внутренние поверхности этого типа радиаторов — абсолютно гладкие, поэтому нет никаких препятствий для циркуляции теплоносителя. Их верхний предел рабочего давления намного выше, чем у обычных алюминиевых, и составляет от 45 до 75 атмосфер.

Естественно, в связи с их выдающимися техническими характеристиками, стоимость также существенно выше.  Но все же, чтобы алюминиевые батареи прослужили максимально долго, стоит выбрать радиаторы именно такой разновидности.

Биметаллические батареи

Биметаллические радиаторы по своей надежности стоят, пожалуй, на втором месте после чугунных. Их производят по комбинированному принципу, из двух металлических сплавов — внутренняя часть изготовлена из стального нержавеющего сплава, а наружная — из алюминия, покрытого слоем эмали.

Биметаллические батареи отопления

Биметаллические батареи отопления

Биметаллические батареи тоже состоят из секций, которые соединяются посредством резьбового соединения. В то же время их исключительная надежность основывается на том, что внешний алюминиевый корпус никак не контактирует с теплоносителем, а служит только в качестве эффективного теплообменника (благодаря высочайшей теплопроводности этого металла) и в чем-то декоративного элемента. А вода или антифриз циркулируют по каналам, изготовленным из стального сплава, который более вынослив к барическим нагрузкам и к кислородной коррозии. Благодаря этому, такие батареи спокойно могут выдержать скачки давления до 35 ÷ 40 атмосфер.

Основные детали биметаллических батарей

Основные детали биметаллических батарей

Эти качества биметаллических батарей позволяют безо всяких ограничений устанавливать их и в систему центрального отопления многоэтажек, и в автономную – частного дома. Единственное, во втором случае для них желательно будет создать необходимое давление, иначе, они будут функционировать не в полную силу, теряя ряд своих преимуществ. Значит, естественная циркуляция здесь не подойдет, и необходимо у в автономную систему установить циркуляционный насос.

Соединительный узел секции в разрезе

Соединительный узел секции в разрезе

Биметаллические батареи стоят достаточно дорого – их цена, во всяком случае значительно выше, чем у стальных или обычных алюминиевых, но это вполне оправдано высокой надежностью и длительным сроком службы. По сути, дороговизну можно назвать единственным недостатком, в то время, как достоинств у них гораздо больше:

  • Высокая теплопроводность внешней алюминиевой «оболочки» дает возможность быстро нагреть помещение.
  • Уже упоминаемая выше устойчивость к коррозии.
  • Компактность и эстетичность внешнего вида, благодаря которому радиаторы отлично впишутся в любой интерьерный стиль.
  • Биметаллические батареи не требуют особого ухода или периодического окрашивания, так как покрыты двухслойным закаленным полимерным покрытием.
  • Способность выдерживать высокие температуры и повышенное рабочее давление, благодаря внутреннему стальному корпусу.
  • Относительно небольшая масса, простота монтажа, который можно провести и без помощи специалистов.

Внешний вид биметаллических вариантов радиаторов несколько схож с алюминиевыми батареями, но разница в цене достаточно существенная. При покупке иногда даже невозможно различить два рядом стоящих типа радиаторов, поэтому их лучше приобретать в специализированных магазинах или у проверенных поставщиков. Обязательно требуя при этом техническую документацию.

Цены на популярные радиаторы отопления

Выбирая новые батареи, не стоит экономить, так как, купив дешевые низкокачественные изделия можно обречь себя на очередной, совершенно незапланированной и нежеланный ремонт через два ÷ три года. Установка хозяином неподходящих для имеющейся системы отопления радиаторов способна испортить не только напольное покрытие в его собственной квартире, но и привести к серьезным проблемам с залитыми соседями снизу. Так экономия на малом может привести к солидным затратам впоследствии.

Ни при каких обстоятельствах не забывайте потребовать паспорт изделия с отметкой производителя о дате выпуска и прохождении ОТК, и копию сертификата соответствия

Ни при каких обстоятельствах не забывайте потребовать паспорт изделия с отметкой производителя о дате выпуска и прохождении ОТК, и копию сертификата соответствия

Поэтому, приобретая любые батареи отопления, необходимо изучить не только паспорт с указанными техническими характеристиками, но и сертификацию изделия с гарантийными обязательствами производителя. Это важно сделать для того, чтобы избежать покупки подделок, очень похожих на «»брендовый» образец внешне, но все же не перестающих быть низкокачественными.

Для «закрепления материала» предлагается посмотреть видео-урок, который поможет даст ответ на вопрос: «Батареи отопления какие лучше?»

Видео: полезные советы по выбору батарей отопления

 И еще один момент. Важно не только определиться с типом радиаторов — из суммарная тепловая мощность должна соответствовать параметрам помещения, где они устанавливаются. Чтобы провести подобные расчеты, предлагаем воспользоваться специальным калькулятором, размещенным ниже:

Калькулятор для расчета радиаторов отопления

Перейти к расчётам



Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

— 35 °С и нижеот — 25 °С до — 35 °Сдо — 20 °Сдо — 15 °Сне ниже — 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом



Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

stroyday.ru

Виды и типы радиаторов отопления

Современные производители таких отопительных приборов, как радиаторы, на сегодняшний день предлагают широкий ассортимент товаров. Виды радиаторов отопления сегодня зависят не только от технических характеристик, но и от внешнего вида. В настоящее время важную роль играют не только лишь технические параметры, но и размер, форма, цветовое решение радиаторов. Так разберемся, какие бывают радиаторы отопления.

Виды радиаторов отопления

Виды батарей отопления в зависимости от материала

Конечно, при выборе приборов отопления на первом месте все-таки остается именно эффективность радиаторов. Чтобы понять, какие батареи будут лучше, нужно изучить особенности разных видов.

Самое первое разделение радиаторов основывается на материале изготовления батарей. Так, современные радиаторы отопления могут быть чугунными, стальными, алюминиевыми, биметаллическими, медными, пластиковыми, а также включать различные сплавы.

Чугунные батареи

Чугунные батареи – можно сказать, что это своего рода советские батареи отопления. Такие радиаторы в свое время были просто на пике популярности. Несмотря на разнообразие батарей в современности, мы все же до сих пор используем радиаторы из чугуна. Что касается минусов чугунных батарей, то здесь все основывается на материале чугуне. В первую очередь, чугун имеет низкий уровень теплопроводности. И чтобы радиатор нагрелся до 45 градусов, температура воды или другого теплоносителя должна быть около 70 градусов. А это – вызовет большие затраты на топливо.

Современная чугунная батарея

Хоть чугунные газовые батареи отопления и имеют достаточно большой срок работы, все же они не вечные. Обычно от чугунных радиаторов отпугивает их внешний вид – в современные комнаты их очень трудно вписать. Единственным, но очень существенным преимуществом радиаторов из чугуна является то, что они не требовательны к носителю тепла. Так, технические характеристики радиаторов отопления радиаторов из чугуна позволяют использовать в них воду любого качества – хоть ржавую, хоть с множеством бактерий.

Алюминиевые радиаторы

Следующие разновидности радиаторов отопления – это алюминиевые. Что касается внешнего вида, то такие батареи намного лучше чугунных. Помимо этого, модельный ряд батарей постоянно пополняется новыми образцами. Отличное преимущество радиаторов из алюминия – это высокая теплопроводность. Но стоит отметить, что такие радиаторы для индивидуального отопления являются очень чувствительными к качеству носителя тепла. Если вода будет хоть немного грязной, они тут же выйдут из строя. Именно поэтому стоит заранее хорошо очистить теплоноситель – поставить разнообразные фильтры и приспособления. А это – дополнительные затраты. Также алюминий не подойдет для промышленных помещений, где наблюдается высокое давление горячей воды – такие виды батарей отопления просто-напросто порвет на части.

Алюминиевые радиаторы

Стальные радиаторы

Еще одним материалом изготовления радиаторов отопления является сталь. Стальные батареи могут быть трубчатыми и панельными. Панельные варианты относятся к категории бюджетных, но они имеют высокую теплоотдачу. Панельные модели довольно неприхотливые, поэтому они широко используются не только в домах, но и в офисах, и на производствах. Трубчатые стальные батареи – это отопительные приборы разряда премиум. Такие характеристики достались этим моделям не только благодаря отличным техническим параметрам – высокому уровню теплоотдачи и большому сроку работы (около 25 лет). Помимо всего этого, такие батареи имеют отличный внешний вид. Стальные батареи не только обогреют помещения, но и способны украсить их. Стоит отметить особенно радиатор парового отопления, сделанный из нержавейки – из всех стальных трубных батарей они самые эффективные.

Рекомендуем к прочтению:

Стальные радиаторы

Биметаллические радиаторы

Биметаллические типы радиаторов отопления – это отличный вариант. У них высокая теплоотдача за счет того, что в конструкции присутствует алюминий. Также такие батареи являются очень прочными, а их срок эксплуатации также большой – из-за того, что устройства комплектуются металлическими трубами. Но единственным недостатком биметаллических батарей является их высокая стоимость.

Медные радиаторы отопления

Еще одним вариантом могут быть медные радиаторы отопления. Такие батареи – самые стойкие к агрессивным средам. Эти радиаторы почти не изнашиваются, однако это очень дорогое удовольствие. На сегодняшний день медные батареи отопления применяются в тех системах отопления, где теплоноситель – и вода, и антифриз. Ставят их и для централизованного, и для автономного отопления. Медные радиаторы нивелируют сопротивление теплоносителя. Также они максимально рассеивают тепло и увеличивают эффективность прибора отопления. Конструкция медных батарей более надежна, они практически не подвергаются коррозионным процессам и гидроударам.

Медные радиаторы отопления

Пластиковые радиаторы отопления

Помимо названных вариантов, существуют также пластиковые радиаторы отопления. Если вы хотите сэкономить – то этот вариант вам подойдет. Однако здесь следует быть уверенным в том, что температура вашего отопления не будет выше 80 градусов по Цельсию. Такие низкотемпературные радиаторы отопления – достаточно простые в установке и работе, они стойкие к износу, обладают малым весом, недорогие.

Конструкция радиаторов

В зависимости от конструктивных особенностей, радиаторы можно разделить на несколько подвидов:

  • Секционные радиаторы отопления – такие батареи имеют несколько секций, поэтому вы сможете собрать радиатор нужного размера и мощности. Размеры и формы секций могут быть различными.
  • Трубчатые радиаторы – это цельная конструкция из металла, которая имеет верхний и нижний горизонтальный коллектор и приваренные к нему вертикальные трубки. Такие батареи – это прерогатива централизованного отопления, для которого они и были разработаны.
  • Панельные батареи – могут быть как стальными, так и бетонными. Бетонные встраивают внутри стен, они могут передавать тепло только излучением.
  • Пластинчатые батареи – обладают конвективным теплообменом, представляют собой сердечник и насаженные на него ребра из металлических тонких пластин.

Отдельно существуют угловые радиаторы отопления. Они могут быть выполнены в любом приведенном варианте конструкции. Однако угловые батареи отопления предназначены для монтажа в углах помещений.

Угловые батареи отопления

Автономные модели батарей

Мы разобрались, какие бывают батареи отопления для стандартных отопительных систем. Однако стоит отметить и автономные модели радиаторов, которые инее зависят от отопительной системы и могут быть использованы как дополнение.

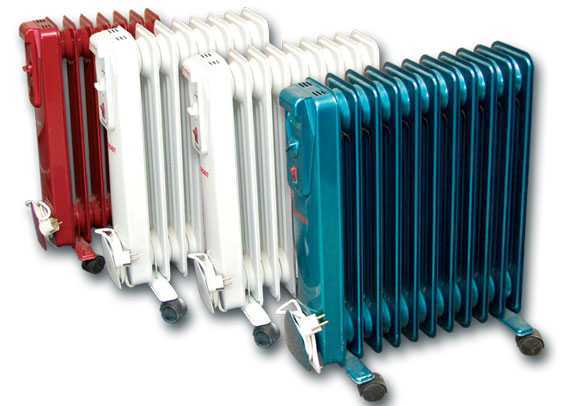

Масляные радиаторы отопления – их еще называют маслонаполненными. Это прекрасное решение, если вам нужно обогреть небольшое помещение до 30 кв.м. Такие масляные радиаторы отопления настенные работают от электрической сети. Они являются полностью автономными от отопительной системы. Также они мобильны – это позволяет легко переносить приборы.

Масляные радиаторы отопления

Еще один вариант – это кварцевые батареи отопления. Такие приборы представляют собой монолитную плиту, которая выполнена из специального раствора на кварцевом песке. Нагревательный компонент сделан из сплава дух металлов – хрома и никеля, он полностью отделен от окружающей среды. Устройство также функционирует от сети.

Рекомендуем к прочтению:

Кварцевые батареи отопления

Относительно новое решение – плинтусные радиаторы отопления. Это комфортные устройства, которые работают от низкотемпературных источников. Такие радиаторы делают тепловую завесу, при этом сохраняя температурный режим по периметру всех помещений.

Плинтусные радиаторы отопления

Подбираем модель радиатора

Когда мы просматриваем фото, которые предоставляет каталог радиаторов отопления, мы можем оценить только внешний вид и дизайнерские характеристики того или иного прибора. Визуально невозможно определить качество и технические параметры батарей.

Различные модели радиаторов отопления

Выбирая типы батарей отопления, прежде всего, следует определиться со сроком их эксплуатации. Такой показатель будет зависеть от того, какое качество имеет изделие и в каких условиях оно эксплуатируется. И если вы живете в многоквартирном доме, ваши радиаторы центрального отопления будут снабжаться водой ужасного качества. Поэтому не стоит ставить батареи из алюминия в многоэтажном доме. Конечно, производители в современности устанавливают массу защитных технологий и обрабатывают внутренности батарей полимерами. Это, конечно, вариант получше, однако и подороже.

Что касается стальных и биметаллических батарей, то они тоже подвергаются коррозии, но в меньшей мере. В таком случае наиболее надежными будут чугунные батареи центрального отопления.

Стоит отметить, что существует еще один показатель, который нужно особенно учитывать, — это возможность выдерживать давление теплоносителя. Минимальный показатель – 7 атмосфер, однако специалисты рекомендуют выбирать радиаторы отопления с вентилятором на 15 атм – если система потерпит гидравлический удар.

На сегодняшний день многие потребители при выборе разновидности батарей отопления очень часто обращают внимание на такой параметр,  как дизайн. Конечно, это также важно. Но помните, что красота радиаторов ни в коем случае не должна быть в ущерб качеству и функциональности. Современные евро радиаторы отопления наряду с отличными техническими характеристиками обладают хорошим дизайном. Евро батареи для отопления можно удачно вписать практически в каждый современный интерьер.

В настоящее время много внимания уделяется такому вопросу, как экономия. Поэтому появились энергосберегающие батареи отопления. Такие устройства позволят сэкономить затраты на отопление. Их еще называют экономичные радиаторы отопления.

otoplenie-doma.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
