Изготовление сип панелей своими руками видео: СИП-панели своими руками в домашних условиях: процесс изготовления, нюансы, видео

СИП панели своими руками

Если человеку хватает знаний и умения возвести каркасный дом, обшить его структурными изоляционными панелями, то почему бы не изготовить СИП панели своими руками в домашних условиях. При наличии качественных материалов, инструментов и оборудования это вполне возможно. Важно соблюсти технологию и аккуратность, чтобы в каждой партии изделия получалась ровными и одинаковыми по толщине. В самом процессе ничего особенно сложного нет. Материал представляет собой трехслойную конструкцию, состоящую из двух ограждающих слоев с утеплителем посередине. Изготовление СИП панелей самостоятельно выгодно во всех отношениях:

• экономия денежных средств, так как самодельные изделия обходятся гораздо дешевле покупных;
• наладив собственное производство, можно оправдать расходы продажей готовых плит соседям;
• есть возможность не приноравливаться к типовым габаритам готовых изделий, а определять размеры СИП панелей в зависимости от собственных потребностей.

Чтобы определить в каких размерах и какое количество изделий понадобится для конкретной постройки, необходимо построить чертеж каждой наружной и внутренней стены, перегородки и выполнить раскладку. Таким образом можно подсчитать точное количество СИП панелей по типоразмерам. На основании полученных данных рассчитывается потребность в исходных материалах. таким образом можно сэкономить на отходах и обрезках.

Изготовление SIP

Итак, что такое СИП панели для строительства дома? Что нужно для их изготовления? В нескольких словах процедуру производства таких плит можно описать так: берется два листа ОСП, между ними укладывается пласт пенополистирола или другого вспененного полимера. Соединение происходит при помощи специального клея под воздействием давления. Но не все так просто, как может показаться. Производство СИП панелей не лишено некоторых тонкостей и особенностей, состоит из следующих этапов:

• листы ОСП можно использовать стандартные, а можно их раскроить под необходимые размеры, как удобно мастеру;
• первый лист нужно уложить на абсолютно гладкую прочную поверхность; это может быть пол, стол, большой верстак или нижняя часть пресса;
• нанести полиуретановый клей ровным слоем, используя каучуковый зубчатый шпатель или пульверизатор; при пользовании распылителем нельзя забывать о респираторе, иначе клей попадет в дыхательные пути;
• сверху сразу укладывается пласт пенополиуретана нужной толщины;
• на утеплитель также наносится слой клея, который немедленно накрывают вторым листом ОСП; края верхнего и нижнего листов должны совпадать;
• если требуется нарастить пласт утеплителя, то соединяемые поверхности надо тоже обработать клеем;
• перечисленные действия должны выполняться очень быстро, чтобы клей ни в коем случае не начал застывать до соприкосновения с основными материалами; иначе работа будет напрасной;
• далее по высоте, используя описанную схему, продолжается сборка панелей СИП; формируют пять одинаковых панелей; они послужат дополнительным гнетом.

Теперь основное и, пожалуй, самое сложное. Необходимо создать давление не менее одной тонны на квадратный метр поверхности. Хорошо, когда есть специальный пресс. Если нет, то давление создают при помощи прочного тента, шлангов и вакуумного насоса. Штабель из подготовленных плит помещают в тент (если нет готового, то его легко можно сшить из специальной ткани), закрывают его, оставляя щели под шланги. Окачивают воздух и делают выдержку около одного часа. Затем готовые изделия должны вылежаться на ровной поверхности не меньше суток. Вот и все, панели можно доставить к месту строительства. При наличии пресса процесс упрощается, так как нет необходимости переносить изделия. Изготовление панелей СИП выполняется на металлическом поддоне или столе, специально предназначенном для этого.

Сильные и слабые стороны SIP

Одним из основных преимуществ является удешевление строительства за счет возможности изготавливать SIP и построить из панелей СИП дом своими руками. Кроме того, эти изделия обладают:

• отличными теплоизоляционными свойствами при малой толщине материала;
• малым физическим весом, что значительно облегчает и ускорят строительный процесс;
• прекрасной звукоизоляцией;
• достаточно высокой прочностью, поэтому монтаж панелей СИП выполняют не только при возведении стен, но также перекрытий.

Эти изделия достаточно просто монтируются. Нужны самые обычные инструменты и материалы – шуруповерт, саморезы, монтажная пена и герметик для заделки стыков, рулетка, уровень, ручная или электрическая пила.

Если говорить о недостатках, то скорее это не минусы материала, а домыслы досужих людей и слухи вокруг новшества, которые могут быть оспорены.

• Кое-кто считает, что панели СИП небезопасны в экологическом плане из-за наличия в плитах ОСП синтетических смол и присутствия пенополистирола. На самом деле эти материалы выделяют некоторое количество летучих компонентов.
  Однако их количество настолько мало, что не может нанести человеку вред. Также заводская обработка панелей и внутренняя отделка помещений послужит определенного рода защитой.
• Подверженность горению плит ОСП. Это не совсем так, потому что при выходе из производственного цеха, каждое изделие обрабатывается огнестойкими составами.
• Говорят о том, что пенополистирол любят грызуны. Но теплоизоляционная прослойка плотно закрыта ориентированно-стружечными плитами, а все швы надежно заделываются монтажной пеной или герметиками. Так что грызунам хода нет, хотя при особой настойчивости они свободно находят как проникнуть и в бетонный дом.

Некоторые нюансы строительства

Первым делом необходимо приготовить все необходимые материалы и инструменты. Деревянные конструкции каркаса перед монтажом ограждающих элементов необходимо обработать антисептиком. Построить дом из СИП панелей несложно, надо только соблюдать общепринятые правила. Работа начинается с угла. Первая плита плотно фиксируется саморезами к обвязочной балке и угловой стойки каркаса. В проблемных местах для крепления используются анкера. Пространство внутри, между соседними панелями, заполняется монтажной пеной. Она послужит дополнительной герметизацией и придаст прочность всей конструкции.

При обустройстве оконных и дверных проемов желательно для оформления углов делать вырезы в цельных плитах, а не подгонять к ним прямые детали. SIP режутся довольно просто обычной ножовкой, хотя электропилой дело пойдет быстрее. Еще одна особенность заключается в том, что наружные, внутренние стены и перегородки по каждому этажу монтируют одновременно. После укладки перекрытия, правильно установить перегородку из СИП не получится.

Сип панели своими руками в домашних условиях видео

Людям, которые работают в сфере строительства, хорошо известна технология возведения домов с помощью СИП панелей. Возведение каркасных конструкций была бы намного более знаменитой, если бы не высокая стоимость. При строительстве частного дома изготовление материалов для своих нужд может значительно понизить конечную цену постройки, а сделать СИП панели своими руками можно в гараже или мастерской, если знать, как правильно пошагово выполнять требуемые шаги. Дом из СИП панелей

Из чего состоит СИП панель

Конструкция панели достаточно проста, материалы для ее изготовления также не очень дорогие. Но изготовителям не будет выгодно отпускать продукцию по минимальной цене, потому на цену значительно влияет стоимость изготовления. Профессиональное оборудование, мелкие доработки – факторы, которые делают материал намного дороже, чем он мог быть. Панель состоит из трех частей: ориентированно стружечная плита сверху и снизу, и пенополистирольный блок между ними. СИП панель

Различаться материал может по толщине, колеблясь в пределах 100-200 мм. При покупке или изготовлении панелей самостоятельно важно учитывать климатическую зону, в которой планируется эксплуатировать изделие.

В зависимости от местности выбирается толщина материала. Минимальные по толщине материалы можно использовать для возведения перегородок внутри дома.

При изготовлении фирменных панелей в них обязательно предусматриваются пазы для установки брусов по краям. Стоит отметить, что теплопроводность материала очень высокая. Если сравнивать, то панель, имеющая утеплитель по центру толщиной 100 мм, будет по теплопроводности такой же, как 1,5 м стена из красного полнотелого обожженного кирпича. По стандартным нормам, для средней полосы России изготавливаются материалы со 120 – миллиметровым утеплителем. Некоторые производители делают толщину на 20 мм выше (140 мм), чтобы сделать запас. ОСП обычно делают толщиной 10-12 мм. Пример СИП панели

Как сделать СИП панель самостоятельно

Стоит знать, как сделать СИП панель своими руками, чтобы в случае необходимости была возможность их сооружения дома. Пенопласт перерезать лучше всего с помощью нихромовой струны, на которую будет подан постоянный ток. Для этого подключается регулируемый трансформатор, а значения тока должны быть подобраны в зависимости от толщины проволоки. В роли трансформатора можно использовать автомобильное зарядное устройство или простой сварочный аппарат.

Чтобы соединить все части материала, следует использовать однокомпонентный полиуретановый клей. Важно постараться нанести его максимально однообразным слоем, чтобы проклеить материал однообразно. Для этого можно использовать самодельные форсунки, пользоваться которыми придется, естественно, под давлением. Чтобы нормально подавать состав в форсунки, можно воспользоваться вакуумным или механическим прессом. В зависимости от параметров пресса, подбирается количество заготовок и количество стопок для склеивания. Нанесение клея

Производство СИП панелей своими руками дома происходит достаточно быстро. Важно знать правила нанесения клея и правила прессования материалов. Остальное здесь совершенно несложно. Чтобы облегчить процесс изготовления, можно придумать несколько приспособлений, которые облегчат работу.

Клей стоит выбирать от известных производителей, чтобы качество составляющей было подтверждено многочисленными положительными отзывами. Пользоваться можно любым полиуретановым клеем. Далее берется распылитель с бачком примерно на 2,5 литра и шириной выходного отверстия (дюзой) 2,5 мм. Из пистолета для нанесения монтажной пены требуется взять узел, который поможет соединить баллоны, где клапан шариковый. Важно знать, что он точно работает – проверить его на исправность или промыть специальным составом. Готовая панель

Изготавливается переходник, в котором имеются требуемые резьбы, и конструкция соединяется в одно целое. Далее все подключается к компрессорной установке и на выходе получается одинаковый по толщине слой клея. Можно использовать монтажную пену вместо клея, но здесь потребуется немного больший опыт подобных дел. В сделанных панелях проделываются пазы глубиной 25-40 мм.

После проклейки всех граней СИП панель помещается под груз, который распределит нагрузку на изделие равномерно. Требуется примерно 15 кг/м², можно немного больше, до 20 кг. Для застывания нужно оставить материал на несколько часов, после он считается готовым. Использовать для возведения конструкций панели можно только спустя сутки, чтобы состав успел нормально застыть.

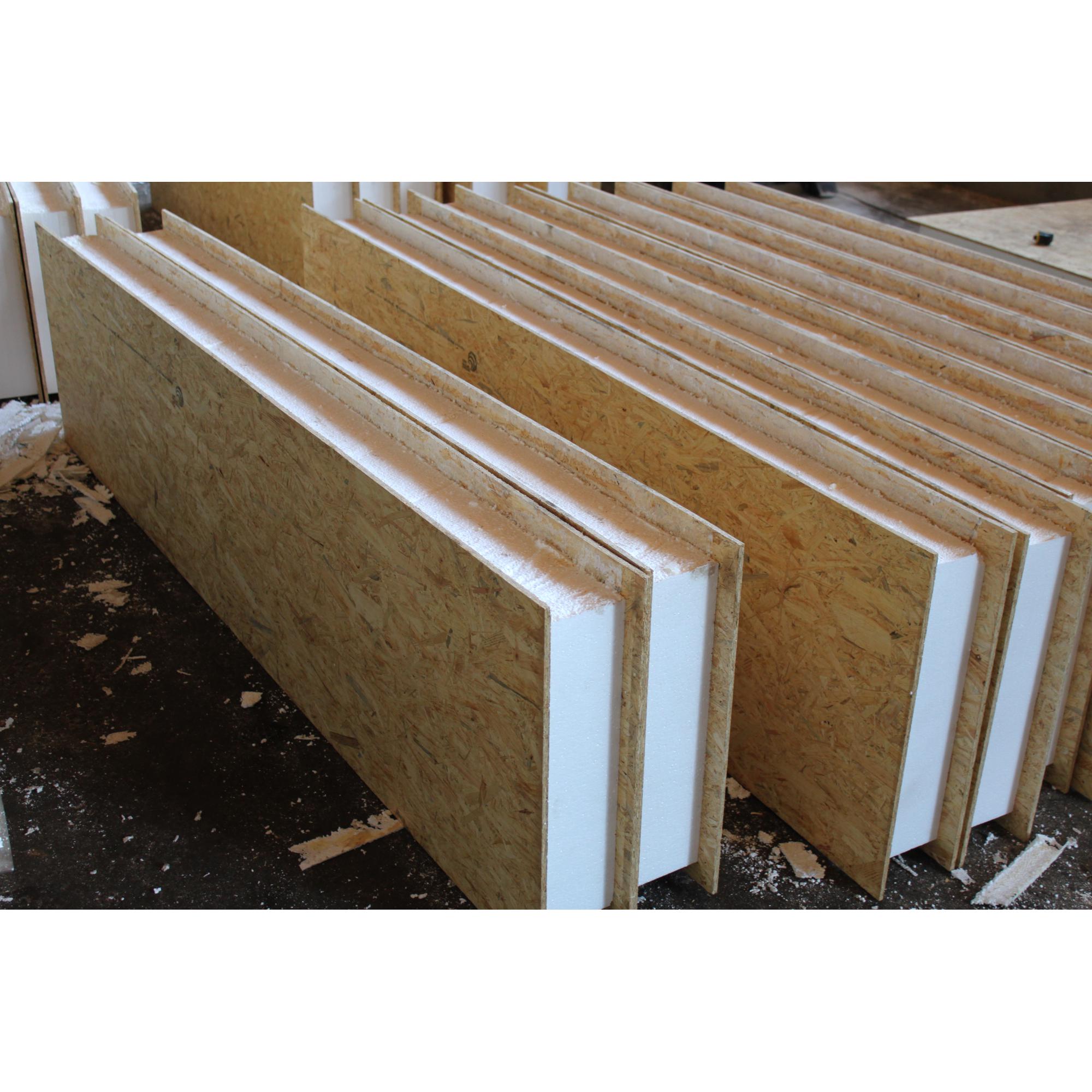

Фирменная СИП панель

В качестве груза можно использовать деревянные балки, но важно подсчитать, какую нагрузку они будут оказывать на панель. Материал обычно складывается один на другой, так что важно не сместить грани уже склеенных изделий, чтобы не нарушить процесс.

Особенности собственноручного изготовления СИП панелей

По габаритам панели можно выполнять любых размеров. Главное – сделать материал удобным для себя. Но толщина изделия может меняться в зависимости от необходимости и стоит знать, где и какие панели использовать. Обычно используют ОСП толщиной около 12 мм, но утеплительный материал можно подбирать в зависимости от целей, для которых он будет использоваться. Особенности панелей

Материалы для возведения стен:

1. Если планируется возведение фасадных стен, пенополистирол потребуется брать 200-миллиметровый.
2. Чтобы возвести внутренние перегородки, вполне хватит толщины 100 мм пенополистирола. Максимально здесь – 140 мм.
3. Чтобы возводить жилой дом, оптимально использовать ОСП-3. В материале склеенная стружка будет отличаться по направлению во внешнем и внутреннем слое: делается продольная укладка и поперечная. Этот метод укладки обеспечит длительный срок службы стенок панелей, повышенную прочность.

При изготовлении панелей для возведения стен дома важно правильно произвести склейку слоев, не нарушить технологию изготовления. Иначе дом может стать значительно более энергозатратным. Но в случае верного подбора материала, изготовления по правилам, указанным в материале, соблюдении правил высушивания панелей, можно собственноручно сделать нормальные стены. При этом стоит помнить, что цена изделия будет при домашнем изготовлении значительно ниже заводской.

Дом из таких панелей будет легким, для него не нужен тяжелый фундамент. Хватит винтовых свай или железобетонного столбчатого материала для такого жилища. Но здесь стоит учитывать особенности местности: в некоторых местах необходим основательный фундамент.

Каркасный дом из сип-панелей своими руками, изготовление СИП панелей в домашних условиях

Кто бы что не говорил, а унификация всегда положительно влияла не только на скорость производства, но и на его стоимость. И строительная отрасль – не исключение. Унификация в каркасном домостроении привела к разработке СИП-панели и подобных ей укрупненных стройматериалов.

Сама СИП-панель была изобретена в 1935 году в США, в 1952 году в нее впервые вклеили утеплитель. С начала 60-х годов прошлого века ее стали выпускать серийно, что как раз и повлияло и на сокращение сроков возведения  домов и их цену в Америке, а затем и в Канаде. В Россию СИП-панельные технологии пришли в конце 90-х.

И это шествие, в отличие от США, где ежегодно возводится десятки миллионов квадратных метров такого жилья, пока так и не стало триумфальным, а его стоимость на 30-40% выше, чем за рубежом. Отчасти это обусловлено ментальностью нашего застройщика, отчасти дороговизной ввозимых из-за рубежа комплектующих, на цены которых ориентируются и редкие отечественные производители, освоившие выпуск аналогичной продукции. Но ведь когда-то, прежде чем выпустить собственную полуторку, мы также закупили партию фордовских грузовичков.

Из чего состоит и как производится СИП-панель

Конструкция СИП-панели предельно проста, а значит, легко повторяема, но правообладатели и патентодержатели своего не упустят, поэтому свой интерес они заложили в стоимость оборудования для ее производства. А суть технологии состоит во вклеивании между двумя листами ОСП (ориентировано-стружечная плита – англ. OSB) пенополистирольного блока ПСБ-С-25, где С – самозатухающий, а 25 – плотность (от 15 до 25 кг/м3). Толщина его колеблется от 100 до 200 мм, в зависимости от типа постройки и климатической зоны, где она возводится. Также более тонкие панели могут использоваться при строительстве  перегородок внутри каркасного дома из СИП — панелей. По контуру панели предусмотрены пазы для соединительных и крепежных брусов. Нужно сказать, что панели со 100 мм утеплителем по теплопроводности соответствуют приблизительно полутораметровой стене из полнотелого обожженного глиняного кирпича, но по ныне действующим российским нормам для средней полосы нужно 120 мм пенополистирола. Поэтому большинство производителей СИП-панелей предлагают стандартные изделия со 140 мм ПСБ-С-25 и толщиной ОСП 10 – 12 мм.

Изготовление СИП-панелей своими руками

Резать пенопласт лучше всего нихромовой струной, на которую вы должны подать постоянный ток от регулируемого трансформатора (параметры подбираются в зависимости от длины и толщины проволоки). В его роли может выступать зарядное автомобильное устройство или сварочный аппарат.

При изготовлении СИП-панелей применяется однокомпонентный полиуретановый клей. На стандартном оборудовании его нанесение производится 4-мя десятками форсунок для большей равномерности распределения. Сам процесс склеивания осуществляется под давлением. Для этого используют либо вакуумные, либо механические прессы. Количество заготовок панелей в стопке и количество склеиваемых стопок зависит от параметров пресса.

В домашних условиях не составляет труда изготовить СИП-панель своими руками. Изо всей цепочки технологии необходимо выделить для объяснения лишь один процесс – нанесение клея и подсказать параметры прессования. Остальное не представляет сложности в исполнении, а думающий человек еще и создаст пару приспособлений для взаимного позиционирования составляющих панели.

Так вот по нанесению клея. Выбираете практически любой полиуретановый баллонный клей для пенополистирола (лучше известный), берете краскораспылитель с верхним расположением бачка и дюзой 2,5 мм. От старого профессионального пистолета для монтажной пены откручиваете узел для присоединения баллонов с шариковым клапаном. Сразу убедитесь, чтобы он исправно работал или прочистите его специальной жидкостью для промывки. Изготовьте несложный переходник с соответствующими резьбами и соедините вместе. Подключайте к компрессору и получайте равномерный регулируемый по толщине слой клея (или пены)

Справедливости ради нужно сказать, что обычная профессиональная монтажная пена будет работать не хуже клея, но потребует от вас несколько большей сноровки. Пазы в СИП-панелях делают глубиной от 25 до 40 мм, при этом нижние и верхние обвязочные доски будут иметь именно такую толщину, а соединительные брусы – в два раза толще.

Поместите полученный сэндвич под равномерно распределенный груз из расчета 15 — 20 кг/м2 и оставьте на пару часов. В стандартной панели площадь 3,11 кв.м. Грузом может выступить несколько деревянных балок. По мере изготовления панелей, добавляйте их в стопку, перемещая груз на верхнюю – вновь изготовленную. Главное при укладке не сместите листы. Подсказка: нарежьте 6 кусочков доски соответствующей ширины и используйте их во время сборки как шаблоны, соединяя саморезами.

Полноценно использовать ваши СИП-панели можно будет на следующий день.

На каких фундаментах собирают СИП-панельные дома

Такие дома можно монтировать на любых фундаментах и здесь главную роль должен выполнять не тип формирования каркаса (в данном случае это платформенный, американский, канадский, поддонный), а состояние основы – грунта. Понятно, если у вас болотистый грунт, участок имеет сложный рельеф или высоко залегают грунтовые воды, мы порекомендуем винтовые сваи с мощной деревянной нижней обвязкой, либо сразу формируемой на ее основе, платформе.

Если у вас грунты, подверженные большому морозному пучению, делайте хорошо утепленный плавающий фундамент. Он же у вас выполнит роль платформы, на которую вы непосредственно сможете производить монтаж СИП-панелей, закрепив анкерами установочную доску, отчасти выполняющую роль нижней обвязки.

При стандартных условиях для такого вида каркаса лучше всего подойдет ростверк на столбах.

Панели пола можно собирать прямо на нем, предварительно обработав их праймером. Кроме достаточной прочности к такому фундаменту будет одно требование при выборе СИП-панельной технологии строительства: обеспечение хорошей вентиляции подпольного пространства.

Технология сборки СИП-панелей

Соединение СИП-панелей между собой осуществляется посредством вклеивания на полиуретановой монтажной пене бруса, равномерно входящего в их пазы. Крепление панелей к платформе пола или перекрытия также осуществляется по системе шип – паз, при этом роль шипа выполняют доски нижней и верхней обвязки соответствующих размеров.

Нижнюю доску также называют установочной. Ее толщина может быть от 25 мм до 40 мм. Угловые соединения осуществляются по такому же принципу, только установочная доска крепится к вертикальной панели.

Как правило, ее толщина составляет половину толщины соединительного бруса. Фиксация деталей на швах чаще всего выполняется при помощи саморезов по дереву, реже – гвоздезабивным пистолетом. Конструкция СИП-панельного дома настолько прочна, что для нижней и верхней обвязки, а также угловых соединений достаточно доски толщиной 25мм.

Если вы решитесь на  изготовление СИП-панелей своими руками, а мы попытались довести до вас, что это не настолько сложно, то надеемся, что панели вы будете делать конкретных размеров и конфигурации, с готовыми соединительными узлами и дополнительная подрезка на участке вам не понадобится. Но, коли вы посчитаете более выгодным купить готовые панели от производителя, рекомендуем заказать ему их порезку под ваш проект. Многие фирмы продают именно домокомплекты.

Для самостоятельного раскроя стандартных СИП-панелей вам понадобится как минимум большая болгарка с 230-мм дисками, либо такая же ручная дисковая пила, длинный тонкий острый нож для дорезки и несложное приспособление для вырезания пенопласта с нихромовой струной (см. фото ниже). Пенополистирол вырезается чуть больше, чем на половину толщины соединительного бруса.

Сроки сборки дома из сип панелей

Сборку одноэтажного дома из СИП-панелей свободно могут осуществить 2-3 человека, изготавливать панели лучше вдвоем. Вес стандартной СИП-панели размерами 2500 х 1250 х 160 составляет 43 – 44 кг, а при толщине 164 (ОСП-12) – до 50 кг. Половые и крышные панели зачастую делаются длиннее и уже – для жесткости, либо при изготовлении в них вклеиваются дополнительные балки.

Из практики, два крепких мужчины на первом этаже справляются с панелью габаритами 1250 х 5000. Выше – нужны помощники. Мансардный или двухэтажный дом собирают 4 человека с привлечением на пару дней 2-х подсобников, если вы не используете подъемно-транспортные механизмы.

А коль у вас найдется уютное место для изготовления СИП-панелей и площадка для их временного складирования, то из всех систем каркасного домостроения, эта – наиболее оптимальна, уж поверьте опыту. Стоквадратный дом без особых архитектурных излишеств, бригада вышеозначенного состава соберет максимум за неделю при размеренной работе с соблюдением часовых норм трудового законодательства. А если это будете вы лично и помогать вам будут ваши хорошие друзья или родственники, времени уйдет и того меньше. И под погоду можно подстроиться.

Ниже вашему вниманию представлено ускоренное видео  сборки дома из сип панелей — очень интересно посмотреть, как это выглядит со стороны.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Строительство дома из сип панелей своими руками

Технология каркасного строительства прочно ассоциируется с высокой скоростью возведения домов, их экономичностью, вариативностью в подборе материалов. Одним из наиболее практичных вариантов являются SIP панели (СИП панели). Опираясь на перевод с английского языка, их нередко называют теплоизолированными, конструктивными. Что отличает их от сэндвич-панелей и как правильно строить каркасные дома из СИП панелей?

SIP панели – что это такое

SIP панели – это один из современных многослойных материалов, который используют при строительстве жилых домов. Их эксплуатационные свойства обусловлены особой структурой, способом изготовления.

Трехслойная структура СИП

SIP – это строительные трехслойные панели, которые изготавливают методом прессования. В результате материал получается практически цельным. Первый слой – ориентированно-стружечная плита (ОСП), второй – пенополистирол, третий – еще одна ОСП.

Ориентированно-стружечные плиты делают из нескольких слоев древесной стружки, которые связаны между собой синтетическими смолами. Их прессуют при высокой температуре и давлении. В каждом слое направление стружки различно, что придает готовому листу высокую прочность.

Обратите внимание: чем больше количество стружечных слоев и лучше клеевой состав, тем выше показатели влагостойкости, прочности ОСП.

Ориентированно-стружечные плиты имеют стабильные размеры, обеспечивают прекрасную шумо- и теплоизоляцию, устойчивы к перепадам температур, просты в монтаже.

Пенополистирол состоит из отдельных микропористых гранул, внутри которых пустоты. Они обусловливают легкость этого утеплителя, его хорошие звукоизоляционные свойства. Пенополистирол не выделяет в воздух токсические вещества, морозостоек, устойчив к образованию плесени.

Достоинства этих двух материалов во многом определяют преимущества строительства из СИП панелей.

Сэндвич-панели и SIP панели – в чем отличия

Сразу стоит оговориться, что по своей сути SIP – это разновидность сэндвич-панелей. Для нее характерны: связка ОСП и пенополистирола, определенный набор эксплуатационных качеств.

Сэндвич-панели бывают и другими:

Общая приставка “сэндвич” означает лишь многослойность материала.

От других сэндвич-панелей СИП также отличает технология изготовления. Плотно спрессованные в монолитные листы они превосходят аналоги из других материалов. А вот большинство сэндвич-панелей без особого труда можно разобрать на слои.

Что касается несущей способности, то SIP могут быть конструктивными элементами дома, нести вертикальную нагрузку от перекрытий, крыши и др. Сэндвич-панели больше подходят для внутренних перегородок, дополнительного утепления наружных стен.

Достоинства и недостатки материала

Обустроенные дома из СИП панелей отличаются высоким уровнем теплосбережения. Они могут быть почти в 1,5 раза теплее, чем аналогичные строения, выполненные по стандартной каркасной технологии. Это позволяет снизить расходы на электроэнергию, отопление.

Внутри строения формируется благоприятный микроклимат. В период холодов воздух в комнатах быстро нагревается, но долго остывает.

Для возведения теплой “коробки” дома понадобится буквально 10-14 дней независимо от времени года. А по окончании работ можно сразу приступить к отделке, так как стены практически не дают усадку.

Также теплоизолированным панелям в большинстве случаев не нужна дополнительная паро- и ветрозащита.

К их недостаткам относят: высокую стоимость при использовании качественного OSB, горючесть древесины и эффект “термоса”. Последний подразумевает необходимость установки принудительной вентиляции в условиях практически замкнутого теплового контура.

Как построить дом из “теплых” панелей

Строительство каркасного дома из SIP панелей своими руками не представляет труда. Не последнюю роль в этом играет относительная легкость материала, его прочность.

Последовательность работ будет следующей:

1. Проведение земляных работ для определения качества грунта.
2. Выполнение разметки для фундамента и его закладка. Благодаря легкости СИП, это может быть бюджетный ленточный, свайный или винтовой вариант.
3. Возведение нижнего яруса строения (черновой пол). Плиты укладывают от угла, не забывая делать технологические отверстия для коммуникаций.
4. Возведение наружных стен и перегородок внутри дома. Соединение панелей должно быть максимально герметичным, без пустот.
5. Укладка панелей перекрытия из СИП панелей, возведение второго этажа по уже отработанной технологии.
6. Монтаж стропильной системы и ее обшивка SIP.

Строительство жилого дома из СИП панелей – это экономия времени и труда. Вместо обшивки наружных стен и их утепления (с установкой обрешетки) вам следует лишь смонтировать готовый трехслойный материал с нужным набором свойств.

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

• Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
• Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной.

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке.

Строительство из SIP: заключение

Если вы все еще не уверены, стоит ли строить дом из СИП панелей, обратите внимание на более чем 20-летний опыт Канады и Финляндии в этой области. Для стран, где бывают сильные ураганы и не менее сильные морозы, он более чем успешный.

Секрет кроется в неприглядных деревянных шпонках, используемых для стыкования панелей. Они связываются в жесткий, каркас, который в паре с прочными SIP, способен противостоять стихиям.

Однако для получения такого запаса прочности важно до мельчайших деталей соблюсти технологию строительства дома. Одна ошибка может поставить под удар труд многих людей и жизнь будущих жильцов. Именно поэтому часть строительных работ рекомендуется поручить опытным специалистам.

Видео: полный цикл сборки дома

Закладка Постоянная ссылка.

Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

1. Строительство домов из сэндвич-панелей: преимущества и недостатки
2. Знакомьтесь, SIP панели (сэндвич-панели)
3. Проекты домов из сэндвич-панелей
4. Дом из сэндвич-панелей своими руками
5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

• Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

• Можно строить в любое время года. Нет ограничений по температуре строительства.
• Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
• Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
• Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
• Материал сэндвич-панелей прекрасно звукоизолирует.
• Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
• Можно сэкономить на отоплении.
• Не нужен усиленный фундамент.
• Прочные. Выдерживают ураганы.
• Сэндвич-панели легко транспортировать и собирать как конструктор.
• Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

• Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
• Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
• Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
• Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

• Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
• Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
• Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
• При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

• Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
• Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
• Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
• Связываем арматурный каркас и опускаем его в траншею.

• Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

• Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
• Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

• Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
• Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
• Повторяя все эти действия, выполняем сборку всего пола.
• Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
• Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

• Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
• Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

• Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
• Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

• Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

• После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Строительство домов из сип панелей под ключ своими руками: отзывы, фото и видео

Обновлено:

2016-09-09

Строительство из сип панелей приобретает все большую популярность в нашей стране. Данная канадская технология позволяет за короткое время возводить полноценные жилые дома, коттеджи, дачи. Их устройство достаточно простое, надежность не вызывает сомнений. Подробнее технология, и строительство домов из СИП панелей своими руками будет рассмотрена в нашем материале.

Содержание статьи

Устройство панелей

Схема устройства сип панелей

Чтобы начать строительство дома из сип панелей, нужно ответить на несколько основных вопросов. Первостепенный — это стоимость строительства дома, то есть сколько стоит построить дом из сип панелей. Так клиент решит, стоит ли строить и сколько могут стоять материалы.

Канадская технология позволяет возвести пристройку из сип панелей или построить дом из сип панелей за минимальное количество времени. Усилий, средств для подобного строительства также много не требуется.

Технология основана на СИП-панелях. Это две ориентировочно-стружечные плиты, между которыми располагается слой теплоизоляционного материала — пенопласт. Из них быстро строится пристройка своими руками, возводятся большие коттеджные дома, дачи.

Построить дом самому или под ключ — решение сугубо лично заказчика.

• Вариант под ключ позволяет воспользоваться услугами проверенных, надежных специалистов. Хотя пока в нашей стране подобное строительство не набрало нужной популярности, что может вызвать проблемы с поиском исполнителя под ключ;
• Вариант строительства своими руками достаточно привлекательный. Технология может быть освоена по видео инструкциям и наглядному сопровождению процесса возведения дома из СИП-панелей у соседа или знакомого. Многочисленные отзывы доказывают, что у СИП-панелей как основы канадской технологии строительства быстровозводимых домов, есть огромные перспективы.

Основные преимущества

Давайте определим главные причины, которые вызывают такой ажиотаж вокруг домов из СИП-панелей. Рассмотрим основные преимущества, которыми характеризуется технология быстрого возведения.

1. СИП-панели — это полностью готовый к монтажу материал, который имеет отличное качество, продуманную конструкцию. От этого существенно сокращается срок, необходимый на постройку дома.
2. СИП панели представлены в различных конфигурациях, каждая из которых служит для возведения стен, кровли, пола, перекрытий.
3. Качество контролируется на этапах производства. Панели изготавливаются на высокотехнологичном, современном оборудовании.
4. Приобретая СИП панели, вы получаете в некотором роде конструктор, полную комплектацию для будущего дома. Что необходимо сделать с ними? Правильно, собрать своими руками или доверить устройство будущего дома специалистам.
5. Простота возведения. Полноценный дом или пристройка могут быть возведены без потребности в специализированном оборудовании. Если вы способны работать ножовкой и шуруповертом, пристройка или дача легко будет возведения своими руками.
6. Главное преимущество — готовность панелей к сборке и элементарный принцип соединения сэндвич панелей между собой.
7. Потребность в простом фундаменте. Технология строительства из СИП панелей предусматривает использование легких фундаментов — винтовых или ленточных. Если используется свайный фундамент, на него укладывается обвязочный брус, а к брусу монтируют стартовую панель. Затем, по принципу паз-гребень, выполняется поочередная сборка всех панелей СИП.
8. Для ленточного фундамента технология сборки другая. Обвязочные доски монтируют к сэндвич панелям, перекрывающим подвал.
9. Малый вес конструкции. Многие опасаются, что из-за малого веса конструкция дома получается недостаточно надежной. На практике все зависит от качества используемых СИП блоков и правильности организации перекрытий, соблюдения технологии строительства.
10. Отсутствие мокрых этапов. Мокрые технологии в процессе строительства домов под ключ или своими руками на основе сэндвич панелей не предусмотрены. Потому пристройка или полноценный коттедж может быть возведен в любое время года. Причем зима — это идеальный период для строительства, поскольку цена на услуги падает до уровня 250-300 долларов за квадратный метр. В сезон строительства цены могут достигать 450 долларов за квадратный метр.

Особенности строительства

Не всем достаточно посмотреть про особенности применения панелей видео уроки. Иногда лучше сразу обратиться к проверенным специалистам. Есть ряд важных рекомендаций, правил, которых следует придерживаться при использовании канадской технологии строительства быстровозводимых зданий на основе сэндвич панелей.

• Тщательно подходите к вопросу выбора материалов. Если вы делаете заказ строительства под ключ, ознакомьтесь с теми вариантами, которые предлагает исполнитель. Проверенные специалисты не заинтересованы в том, чтобы предлагать плохие СИП панели;
• Оптимальный вариант СИП панели состоит из плит ОСП3, уровень эмиссии формальдегида которого не превышает Е1. Такие плиты совершенно безопасные для здоровья. Что касается утеплительного слоя, то здесь отличным решением является самозатухающий пенопласт маркировки ПСБ С25. Либо полиуретан. Но его стоимость примерно на 20 процентов выше, чем у пенопласта. Потому выбор придется делать самому;
• Продумайте вопрос организации эффективной вентиляции. Пристройка в ней тоже будет нуждаться. Это обусловлено тем, что плиты СИП практически не пропускают пар. Если вентиляции не будет, у вас получится не дом или пристройка, а полноценный большой термос;
• Не соглашайтесь со строителями, которые предлагают не звукоизолировать дом дополнительными слоями звукоизоляционного материала. Бытует мнение, что пенопласт сам по себе отлично справляется с звукоизоляционными задачами. На практике это не так. Дополнительный звукоизолятор потребуется, иначе внутри дома будет шумно;
• Обратите внимание на состояние перекрытий в процессе строительства. Прогноз погоды у нас далеко не идеальный, потому сложно сказать, какая погода будет через неделю. Чтобы конструкция перекрытий не пострадала, необходимо обеспечить наличие дренажного отверстия. Дополнительно присмотритесь к кромкам ОСП плит. Они должны быть качественно прокрашены еще на этапе производства на фабрике;
• Важный вопрос строительства из СИП панелей — это защита от огня. Поскольку здесь используются далеко не защищенные, пожаробезопасные материалы, этот недостаток необходимо устранить своими руками, а лучше руками опытного специалиста. Основную пожарную опасность представляет электрика. В случае коротких замыканий дом способен воспламениться. Чтобы этого не допустить, пригласите опытного электрика, способного организовать надежную проводку. Дополнительно вам потребуются защитные датчики;
• Отмостка требуется шириной около 120-150 сантиметров. При этом рекомендуется зимой регулярно осуществлять уборку скапливающегося снега, чтобы фундамент не перенасыщался влагой.

Цена вопроса

Стоимость — это один из главных факторов, определяющих популярность на быстровозводимые дома из сип панелей. Если пристройка может быть легко построена своими руками, а ее стоимость окажется незначительной, с полноценным домом так поступать не стоит.

Дом — это не пристройка, а масштабное строительство. Вы можете своими руками выбрать материалы, отыскать специалистов, способных качественно выполнить постройку из СИП панелей под ключ. Пристройка под ключ — это уже несколько странное явление, но и такое бывает.

Какова актуальная стоимость строительства под ключ из сэндвич панелей? Сегодня дом под ключ стоит 250-500 долларов за квадратный метр. Стоимость зависит от используемых материалов, планируемой конструкции дома, сезона заказа под ключ и ряда других факторов.

СИП технологии – изготовления панелей от компании «Термовилла»

Что представляет собой СИП-панель

SIP — Structural Insulated Panel. В русском языке используют используют два варианта названия — структурно-изоляционная панель, структурированная изолирующая панель. SIP-панели — это разновидность многослойного строительного материала, обладающего повышенной устойчивостью к резким перепадам температуры и отличными эксплуатационными характеристиками. Благодаря особым свойствам используемых при их изготовлении материалов, SIP-панели не подвержены гниению, промерзанию и практически не впитывают влагу.

Как делают СИП-панели

При изготовлении SIP-панели три её слоя склеиваются под давлением в 15-20 тонн. Эти три слоя представляют собой две наружные панели из ориентировано-стружечной плиты (ОСП) и один внутренний слой, состоящий из пенополистирола. В рассматриваемой конструкции пенополистирол не просто выполняет функции утеплителя, но и является конструкционным элементом, удерживающим параллельно друг другу плиты ОСП, представляющие собой внешнюю обшивку так называемого «сэндвича». То есть пенополистирол, помимо прочего, обеспечивает эффект повышенной несущей способности.

SIP-панели способны выдерживать колебания температуры от -50 до +50 градусов, а также поперечную нагрузку в 2 тонны на квадратный метр и вертикальную нагрузку в 10 тонн при ширине панели 1,25м. Это достигается благодаря монолитному склеиванию, которое используют в их конструкции. Кроме того, применяемый в технологии изготовления СИП-панелей пенополистирол обладает прекрасными звукоизоляционными свойствами.

Из чего делают SIP-панели: пенополистерол

При изготовлении SIP-панелей одним из важнейших материалов является пенополистирол, главное свойство которого — высокая способность к теплоизоляции. Структура полистирола ячеистая, ячейки имеют размер 2-8 мм и заполнены воздухом. В общем объеме полистирольной плиты воздух занимает более чем 90%. Такая структура обеспечивает материалу повышенные теплосберегающие свойства. Исследования пенополистирола показывают, что слой этого материала толщиной всего в 12 см эквивалентен по своим теплосберегающим свойствам, например, стене из деревянного бруса толщиной 0,5 м. Кроме того, благодаря своей низкой динамической жесткости, пенополистирол обеспечивает отличную звукоизоляцию от ударного шума. В то же время воздухопроницаемость пенополистирола позволяет строению «дышать».

Используемый в технологии изготовления СИП-панелей пенополистирол — материал нейтральный. Он не выделяет веществ, вредных для окружающей среды и человека. И в процессе строительства, и в процессе эксплуатации он ведёт себя как высокоэкологичный и практичный материал — не разлагается, не плесневеет, не гниёт, не даёт трещин, в нём не заводятся микробы и грызуны. Его срок годности неограничен. Ни бактерии, ни плесень не образуются в этом материале, так как влага не может повлиять на его теплоизоляционные свойства. Кстати, поэтому его используют также для упаковки в пищевой промышленности, для изготовления одноразовой посуды, детских игрушек и т. д. Обладает хорошей огнестойкостью и способностью к самозатуханию. В процессе горения полистирола, не содержащего добавок, выделяются те же вещества, что и при горении дерева — сажа, двуокись углерода, окись углерода.

Пенополистирол проявляет устойчивость при помещении в агрессивную биологическую или химическую среду. Материал хорошо переносит соседство с асфальтовым покрытием, рубероидом и асфальтовыми эмульсиями, с каустической содой, искусственными удобрениями, жидкими удобрениями, аммонием, мылом и смягчающими растворами, растворами соли, вспененными красками, известью, гипсом, цементом, морской водой и разного рода грунтовыми водами. Химические и физические свойства этого материала никак не зависят от влияния температуры окружающей среды в разных климатических условиях.

Вместе с тем, нужно принимать во внимание, что длительное ультрафиолетовое воздействие делает пенополистирол более хрупким и подверженным эрозии от дождя, ветра и прочих вредных климатических факторов. Поэтому прямое воздействие на него солнечных лучей опасно, и плиты при хранении следует укрывать от солнца. При использовании пенополистирола в качестве строительного материала следует избегать его контакта с рядом химических соединений — с нефтепродуктами (керосином, бензином, смолами и проч.), с насыщенными углеводородами (спиртом), с органическими растворителями (уксусно-этиловый эфиром, ацетоном, скипидаром, растворителем красок). Эти вещества способны повредить или даже полностью растворить ячеистую структуру пенополистирола. Такие нюансы учитываются в технологии изготовления СИП-панелей.

Из чего делают SIP-панели: OSB/ОСП-плиты

Второй важный для технологии изготовления СИП-панелей материал — это ОСП. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) представляет собой древесный композиционный материал. Создание этого материала является одним из новейших достижений в деревообрабатывающей промышленности. ОСП-плиты, применяемые в технологии изготовления СИП-панелей, соответствуют евростандарту EN-300-OSB и представляют собой спрессованную в плиту древесную стружку, имеющую ориентированную плоскую щепу. Такая узкая (0,5–0,7 мм толщиной) прямоугольная щепа укладывается тремя слоями особым образом. Щепу во внутреннем слое располагают перпендикулярно главной оси плиты, а во внешних слоях — вдоль главной оси. При этом длина щепы может достигать до 140 мм.

Прессование плиты происходит под высоким давлением. Процесс идёт при высокой температуре, с использованием водостойкой смолы. Устойчивости к переменам погодных условий и высокой прочности плит удаётся достичь благодаря пропитке щепы гидрофобной эмульсией и клеем. В то же время, синтетические связующие не оказывают вредного влияния на свойства плит ОСП. Плиты остаются гигиенически и экологически безвредным материалом. Класс эмиссии свободного формальдегида у них — Е1 и E0.

ОСП-плиты обладают прекрасными механическими свойствами и уникальными эксплуатационными характеристиками. Спрессованная крупноразмерная стружка имеет микроструктуру, придающую плитам необходимую жесткость и предохраняющую их края от сколов. При распиле можно использовать обычные для обработки натуральной древесины инструменты. Свёрла для сверления таких плит должны подходить для сверления дерева твёрдых пород.

Сегодня производятся ОСП (OSB) трёх видов. Во-первых, это OSB-1 (ОСП-1), которая используется в условиях пониженной влажности (упаковка, мебель, обшивка). Во-вторых, OSB-2 (ОСП-2) — используется в сухих помещениях для изготовления несущих конструкций. Наконец, OSB-3 (ОСП-3) — материал используется для изготовления несущих конструкций при повышенной влажности и выдерживает наиболее тяжелые режимы эксплуатации.

В технологии изготовления СИП-панелей применяются именно высокопрочные OSB-3 (или ОСП-3). Стены из таких панелей имеют ровную поверхность, что открывает широкие возможности отделки. Они не впитывают влагу, не подвержены гниению, а находясь полностью в воде, разбухают за 24 часа всего на 17–25%. Прочность материала при этом не страдает. Отметим, что именно поэтому ОСП часто применяют при возведении и строительной опалубки.

Преимущества промышленной технологии изготовления СИП-панелей

Более подробно о плюсах СИП-панелей рассказывается в отдельной статье, здесь же следует отметить, что те же материалы (пенополистирол и ОСП) иногда используют и в каркасном домостроении. Однако сочетание отличных эксплуатационных характеристик современных материалов, а также отработанного процесса производства позволяет достичь для SIP более высокой степени надежности. Промышленное производство помогает исключить возможные строительные ошибки и свести к минимуму негативное воздействие «человеческого фактора». Таким образом, получается строительный материал стабильно высокого качества — каждая вышедшая с производства плита соответствует стандарту. Узнать о процессе производства и особенностях технологии изготовления СИП-панелей именно в компании TERMOVILLA вы можете в следующем разделе.

Наши менеджеры всегда готовы проконсультировать Вас по всем вопросам строительства из панелей сип по тел. +7(495)109-25-56. Звоните!

Компания «TERMOVILLA» — Ваш надёжный подрядчик в сфере строительства из панелей сип!

О компании SIPS — West Eco Panels Ltd.

Структурно-изолированные панели

(SIPS) представляют собой усовершенствованный метод каркаса, а конструкции SIP лидируют в области энергоэффективности.

SIP состоят из внутреннего сердечника из пенополистирола (EPS), который был ламинирован между двумя листами ориентированно-стружечной плиты (OSB) с использованием конструкционного клея. Эта спроектированная система обеспечивает чрезвычайно прочную строительную панель, которая не требует дополнительного каркаса для поддержки. Большие сборные SIP-панели значительно ускоряют процесс возведения каркаса по сравнению с любым другим методом каркаса и обеспечивают более герметичное, хорошо изолированное здание с высокой энергоэффективностью.

SIP доступны в различной толщине и размерах от 2 до 12 дюймов и в размерах от стандартных 4 x 8 до 8 x 24 футов. Панели обычно весят менее 4 фунтов на квадратный фут, что делает их достаточно легкими для ручной установки. Кран часто используется для больших панелей крыши или для подъема связок панелей на строительной площадке.

После установки SIP вы можете применить практически любую отделку для полировки снаружи — штукатурку, камень, твердую доску, кирпич или вагонку

Хорошо построенный дом с использованием SIP будет иметь более плотную оболочку здания, а стены будут иметь более высокие изоляционные свойства, что приведет к уменьшению сквозняков и снижению эксплуатационных расходов.Кроме того, из-за стандартизированного и комплексного характера SIP время строительства может быть меньше, чем для каркасного дома, а также требуется меньше мастеров. Панели можно использовать в качестве пола, стен и крыши. В результате общая стоимость жизненного цикла здания из СИП будет в целом ниже, чем у традиционного каркасного — на целых 40%. Общая стоимость строительства (материалы и рабочая сила) часто ниже, чем для обычного каркаса, по-видимому, зависит от обстоятельств, включая местные условия труда и степень, в которой конструкция здания оптимизирована для той или иной технологии.

В некоторых случаях система с обшивкой OSB конструктивно превосходит обычную конструкцию с каркасным каркасом; прежде всего по прочности на осевую нагрузку. SIP сохраняют такую ​​​​же универсальность, как и каркасные дома, при включении нестандартных конструкций. Кроме того, поскольку SIP используются в качестве каркаса, изоляции и внешней обшивки и поставляются предварительно нарезанными на заводе для конкретной работы, внешняя оболочка здания может быть построена быстро и эффективно.

Загрузите нашу брошюру SIPS.

НЕСКОЛЬКО ВЕЩЕЙ, КОТОРЫЕ НУЖНО ЗНАТЬ О SIPS

SIP становятся все более популярными для всех типов домов, но особенно для конструкций, которые стремятся к максимальной эффективности и устойчивости. Вот почему.

Они поднимаются быстро и легко. В зависимости от размера и дизайна дома его можно обнести SIP-панелями в течение нескольких дней или даже часов. Это экономит деньги на рабочую силу, страхование и финансирование, а также энергию на рабочей площадке.

Они гибкие. SIP могут быть доставлены на дом, и панели будут вырезаны точно по проекту дома на нашем заводе, а затем пронумерованы для простоты установки, что приведет к меньшему расходу материалов и ресурсов.

Они энергоэффективны. SIP-системы сокращают расходы на отопление и охлаждение на целых 60 процентов по сравнению с продуктами, используемыми для традиционной конструкции «стержня». Согласно исследованию, проведенному Национальной лабораторией Ок-Риджа, даже при одинаковой толщине стен SIP-панели превосходят стержневой каркас по энергетическим характеристикам всей стены на 40–60 процентов.

Они звуконепроницаемые. SIP блокирует звук, как некоторые другие материалы, что является большим преимуществом, особенно в спальнях, кабинетах, домашних офисах и медиа-залах. Это связано с прочной конструкцией и отсутствием воздухообмена,

Они безвредны для окружающей среды.  Компоненты, входящие в состав SIP, поступают из возобновляемых ресурсов. Изоляция представляет собой форму пластика, а ориентированно-стружечная плита (OSB) изготавливается из быстрорастущих деревьев и кустарников, которые когда-то считались отходами лесной промышленности.

КОГДА ИСПОЛЬЗУЮТСЯ SIPS

Ключевым компонентом предстоящих комплексных новых требований строительных норм и правил для жилищного строительства являются более строгие требования к энергоэффективности стен и потолков, и ограждение вашего дома SIP-панелями — это простой способ удовлетворить эти требования.Кроме того, SIP сочетают в себе прочную стену, внешнюю обшивку и надежную изоляцию в один этап, что делает установку быстрой и легкой.

SIP используются, когда:

• требуется высокопроизводительное, энергоэффективное каркасное решение.
• вам нужно быстрое время блокировки
• вы находитесь в удаленном месте, и панельная система имеет больше смысла (меньше транспортировки строительных материалов и отходов)
• проезд на площадку ограничен

ГДЕ ИСПОЛЬЗУЮТСЯ SIPS

Обычно во внешней оболочке используются SIP. Утепленные полы, стены и крыша.

Стены

«Снижение затрат на отопление и охлаждение играет важную роль в строительстве любого типа здания……..вот где SIP вступают в игру. SIP создают гораздо более плотную оболочку здания, чем это возможно при использовании других методов строительства.

Сердцевина из жесткого пенопласта внутри каждого SIP обеспечивает непрерывную изоляцию по всей ширине и длине панелей, предотвращая образование мостиков холода, создаваемых стеновыми стойками. Кроме того, поскольку SIP изготавливаются в больших размерах (до 8 на 24 фута), SIP имеют значительно меньше стыков, требующих герметизации.
Испытания дверей с воздуходувкой показывают, что в помещениях, построенных с использованием SIP, утечка воздуха значительно меньше, чем в помещениях с деревянным каркасом. Значения R-проницаемости стен из SIP-панелей для всей стены по сравнению со стенами с каркасной рамой намного выше, если принять во внимание потери энергии через элементы конструкции, углы, стыки и вокруг окон.

Во многих приложениях SIP структурно самодостаточны и не требуют дополнительного структурного каркаса. Обшивка из ориентированно-стружечной плиты (OSB) и пенопластовый заполнитель работают вместе как спроектированная система с высокой несущей способностью, включая осевую, поперечную, стеллажную и диафрагменную способности.Таким образом, они могут выдерживать широкий спектр нагрузок, в том числе от силы тяжести, снега, сильного ветра и сейсмической активности.

Быстрая установка

По сравнению с решетчатым каркасом стены SIP возводятся намного быстрее, поскольку их можно устанавливать большими секциями и устраняется необходимость в отдельных работах по возведению каркаса и изоляции на месте.

Другой способ, которым SIP помогают ускорить строительство, заключается в том, что они поставляются на строительную площадку с предварительно вырезанными оконными и дверными проемами, что экономит время на обрамление и, в зависимости от размеров, может не требовать установки отдельных перемычек. У них также есть предварительно вырезанные электрические пазы, которые устраняют трудозатраты, необходимые для сверления шпилек для проводки.

Долговечность
Поскольку плиты SIP состоят из полностью ориентированно-стружечных плит (OSB), они обеспечивают прочную поверхность по всей поверхности каждой стены, в отличие от гипсокартона поверх стоек. SIP хорошо противостоят ударам и повреждениям, которые могут возникнуть. СИПы прочные, их не так легко повредить, как обычный каркас.

Крыша

Завершены испытания SIP в соответствии со стандартом ASTM E 72 на допустимую поперечную нагрузку и мониторинг прогиба.WEST-ECO может предоставить подробную информацию о конкретной грузоподъемности для крыш с их конкретными SIP.

Одним из основных преимуществ SIP-панелей на крышах является их способность иметь большой просвет. Большие цельные панели обычно могут иметь ширину до 20 футов, что снижает потребность во внутренних колоннах или других промежуточных конструкционных опорах. Профессионалы-проектировщики также могут использовать SIP в конструкциях крыш без инженерной системы ферм. Эти возможности хорошо подходят для сводчатых потолков, больших открытых пространств и высоких линий крыш, которые характерны для школ, жилых помещений, многоквартирных домов и других институциональных и коммерческих зданий.

SIP также хорошо работают в консольных карнизах крыш и свесах фронтонов, простирающихся до 6 футов. Монолитные панели могут помочь ускорить строительство таких конструктивных элементов по сравнению с каркасом из отдельных компонентов.

Одним из приложений, которое в последние годы набирает обороты, является включение SIP в состав живых крыш. Поскольку SIP могут выдерживать высокие нагрузки от почвы, растений и воды и имеют меньше зазоров, чем другие методы каркаса крыши, SIP могут помочь решить проблемы зеленой крыши.

Структурные изолированные панели

Полы

Хотя SIP менее распространены, чем стены и крыши, проектировщики также могут использовать SIP в конструкциях перекрытий, где они не поддерживают несущие стены. Требуется дополнительная опора под любой несущей стеной. SIP чаще всего используются там, где требуется система утепленного пола, например, при строительстве на опорах или сваях или в других неотапливаемых помещениях.

Следуйте за будущим обрамления, как и многие другие домовладельцы! Уже более 50 лет SIP-крыши, стены и полы украшают дома от побережья океана в Западной Канаде до жаркой погоды в Южной Флориде и морозных зим от Аляски до Юкона.

Десятилетия эксплуатации показали, что дома из SIP стали прочнее, ровнее и экологичнее, чем дома, построенные из традиционного бруса 2×6 с изоляцией из войлока.

СТОИМОСТЬ SIPS

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размер оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более.

ФАКТ : Стоимость материалов для SIP-панелей с деревянным каркасом 2×6 выше на 0-20 % (в зависимости от региона). ТОЛЬКО КОНВЕРТ

ФАКТ : Материальные затраты на SIP могут стоить не больше, чем на традиционную раму из стержней… ЕСЛИ… оболочка с рамой из стержней создана для сравнения с той же эффективностью, что и SIP.

ФАКТ : Общие затраты на проект SIPS на 2 × 6 деревянном каркасе КОНСТРУКЦИЯ до 30 % меньше!

РАЗБОРКА

Проверенный продукт с более высокой эффективностью (SIP) может стоить дороже, но в большинстве случаев он помогает снизить общую стоимость проекта.Превосходный проект за ту же или меньшую общую стоимость проекта? ПОЧЕМУ НЕТ?

ОБЩИЕ ЗАТРАТЫ ПО ПРОЕКТУ SIPS

Как построить здание дешевле, если SIP может стоить немного дороже, чем традиционный каркас из стержней?

• Предварительно изолированный ! Нет необходимости приобретать дополнительную изоляцию
• Предварительно изготовленный и предварительно нарезанный при доставке на строительную площадку: экономия 20-30% на рабочей силе
• Электрика устанавливается на 20-30% быстрее
• Сокращение количества отходов на строительной площадке с помощью предварительно нарезанных панелей — экономия примерно 30 % отходов, отправляемых на свалки
• Более плотный дом означает меньшие системы HVAC — экономия до 40 %
• Предсказуемый ПРЯМОЙ проектируемый продукт отвес и квадрат каждый раз = более быстрая установка для окончательной обработки. Двери/окна/столярные изделия: никаких изогнутых пиломатериалов = прямые стены для более быстрой установки дверей/окна/столярных изделий.
• Полы: ровные полы и стены = прокладка не требуется
• Дом высушивается быстрее , подводные лодки могут запускаться раньше — меньше потерянных «бригадных» дней
• Вентиляция через крышу не требуется для крыш с малым уклоном
• Лучшее качество воздуха в помещении, Небольшие системы очистки воздуха или их отсутствие Требуются во многих климатических условиях
• Здания и дома СОВЕРШАЮТСЯ быстрее. За вычетом уплаченных процентов.

С учетом всех этих проектных факторов SIP обычно дешевле, чем каркасная конструкция 2×6:

ПРЕИМУЩЕСТВА	2×6 R20 КОНСТРУКЦИЯ	КОНСТРУКЦИЯ SIPS
Энергоэффективность	КОД Требуется	Повышение эффективности до 48 %
Значение R	Окриджская национальная лаборатория Министерства энергетики изучила и протестировала работу всей стеновой конструкции на больших участках. Полученные данные R-значения для всей стены показывают, что стена SIP размером 4,5 дюйма с рейтингом R-14 превосходит стену размером 2 x 6 дюймов с изоляцией из стекловолокна R-20.	Premier SIP имеют 20-летнюю гарантию R-Value: 4″ стена 15,0–16,0 R-значение 6″ стена 23,0–24,0 R-значение 8″ стена 30,0–31,0 R-значение 10″ стена 38,0–39,0 R -Value 12″ стена 46,0 – 47,0 R-Value
Прочность	Базовый уровень	Прочнее на 20–30 % — структурные характеристики SIP-панелей аналогичны стальным двутавровым балкам.Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с плоскими сжимающими нагрузками.
Созданные отходы	Базовый уровень	На 30 % меньше строительных пиломатериалов, пригодных для утилизации, которые отправляются на свалки по палке. SIPS пригодны для вторичной переработки и сделаны из значительного количества переработанного содержимого.
Затраты на оплату труда	Базовый уровень	Экономия труда до 55 %.Доказано! Читать выпуск новостей SIPA
IAQ — качество воздуха в помещении	Базовый уровень	Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Преимущества SIPS

• Превосходная конструкция: по сравнению с необработанным пиломатериалом 2×6.
• Сокращение сроков строительства: SIP-панели поставляются предварительно нарезанными на заводе в соответствии с вашими индивидуальными планами. Подобно головоломке, SIP устанавливаются за дни, а не недели. Таким образом, SIP-дом может быть высушен и готов к облицовке/кровле гораздо быстрее, чем традиционная каркасная конструкция 2×6 с ватным утеплителем.
• Значительное снижение воздухообмена через наружные стены
• Меньше отходов на стройплощадке
• Меньше сделок для координации
• Воздухонепроницаемые наружные стены
• Теплее зимой; круче летом
• Очень низкий уровень теплового моста
• Надежные инвестиции: оценщики теперь признают передовые строительные материалы и устойчивые характеристики в стоимости домов.
• Сильная гарантия обеспечивает спокойствие (вы не увидите этого с пиломатериалами на деревянном каркасе).
• Снижение затрат на отопление/охлаждение: до 60% меньше!
• Лучше для окружающей среды: используется меньше энергии, сокращаются выбросы парниковых газов.
• Более здоровая домашняя среда: большие панели с гораздо меньшим количеством стыков, чем в каркасной конструкции, означают, что меньше загрязняющих веществ могут проникнуть в стены.
• Качество воздуха в помещении (IAQ): Более плотные и лучше изолированные конструкции позволяют пассажирам регулировать качество воздуха с помощью простых методов вентиляции.Агентство по охране окружающей среды также признает роль SIP в обеспечении более здорового качества воздуха в помещении и излагает здесь некоторые из причин, по которым надлежащая вентиляция имеет решающее значение для здоровья жильцов дома.

НАУКА ЗА SIPS

Перед тем, как начать сравнивать цифры, вам необходимо определить реальную энергоэффективность оболочки вашего здания. Энергоэффективность здания — это больше, чем просто проверенное значение R изоляции. Значение R всей стены является более точным измерением реальных характеристик по сравнению с одним только значением R изоляции.Многие исследования показывают, что воздухонепроницаемость здания оказывает большее влияние на энергоэффективность, чем R-значение самих материалов. Фактически, утечка воздуха является причиной 40% потерь тепла/охлаждения (потеря энергии).

Воздухонепроницаемость SIP-панелей по сравнению с каркасной конструкцией В ходе исследования, проведенного Национальной лабораторией Ок-Риджа Министерства энергетики, два идентичных испытательных помещения были построены рядом. Один каркасный, один SIP-каркасный. Комнаты были проверены на проникновение воздуха, и SIP-комната оказалась в ПЯТНАДЦАТЬ раз более воздухонепроницаемой и более энергоэффективной, чем комната с деревянным каркасом.Уже одно это показывает, насколько важна воздухонепроницаемость для энергоэффективности здания. Наука о проникновении воздуха в каркасные изделия объясняет ключевые типы движения воздуха и их влияние на энергоэффективность.
Air Transfer
Утечки воздуха через стыки обшивки и неизбежные зазоры между соединениями пиломатериалов и между деревянным каркасом и изоляцией. SIP-панели значительно снижают передачу воздуха внутри стен и крыш, сводя к минимуму эти стыки и обеспечивая прочную непрерывную изоляцию по высоте, ширине и глубине каждой панели. SIP-панели
могут изготавливаться размером до 8 футов на 24 фута без стыков в OSB, в то время как типичная обшивка из стержневого каркаса обычно имеет ширину всего 4 фута. Воздух также может просачиваться через электрические и сантехнические отверстия, просверленные в деревянных стойках.
Воздухонепроницаемость
Воздухонепроницаемость дома из SIP была неоднократно подтверждена испытаниями дверей с воздуходувкой
.
Конвективная петля
По мере того, как теплый воздух поднимается, а холодный опускается в полость стены с традиционным каркасом, возникает естественное явление, называемое термической или конвективной петлей, приводящее к потере ценной энергии.Если изоляция не является твердым материалом, чтобы остановить это движение воздуха, не имеет значения, каково значение R изоляции. Что хорошего в утеплении, если через него и полости в стене может проходить теплонесущий воздух? Твердая изоляция SIP помогает устранить это.

СЛЕВА: стены из палочек передают тепло через стойки (обозначены желтым цветом). СПРАВА: SIP значительно уменьшают тепловые мосты в стенах, как показано на сплошных зеленых стенах.

Термические мосты
Тепловые мосты возникают там, где имеется непрерывный элемент (например, стойки внутри стен с традиционным каркасом и стойки внутри стен с традиционным каркасом, а также соединения стоек с сайдингом) между холодными и теплыми поверхностями стены.Эти деревянные элементы образуют мост между внутренней и внешней частью, который может пропускать тепло или холод путем теплопроводности. Простая установка теплоизоляции R-19 в стене из стержня не означает, что вся стена будет иметь R-значение R-19, потому что в традиционных каркасных стенах все еще существует значительное количество тепловых мостов.
Здания с деревянным каркасом опираются на пиломатериалы через равные промежутки времени, чтобы обеспечить структурную поддержку. 15-25% каркаса каркасного дома составляют пиломатериалы, по сравнению с всего лишь 3% каркаса типичного каркасного дома из SIP.
Значение R для всей стены (Энергоэффективность)
Если учесть все эти факторы, становится понятным, что тесты значения R для всей стены, проведенные ORNL, показали следующие значения R для SIP по сравнению с каркасными зданиями:
Компоненты сборки

Компоненты сборки	Значение R
Стенка из палочек 2×6 со стекловолокном R-20 и шпильками на высоте 24″.	Р-13.7
Стенка из палочек 2×4 со стекловолокном R-12 и шпильками на 16″ o.в.	Р-9.6

SIP сохранил заявленное значение R при испытаниях всей стены:

Толщина сердцевины	SIPs R-значение при 24 градусах Цельсия	SIPs R-значение при 4 градусах Цельсия	SIPs R-значение при -4 градусах Цельсия
3-1/2″	15	16	17
5-1/2″	23	25	26
7-1/4″	30	32	33
9-1/4″	37	40	42
11-1/4″	45	49	51

Факты о SIP, о которых вам никто не расскажет

Сравнительные факты о структурно-изолированных панелях (SIP)

Посмотрите, как мы сравниваем с нашими конкурентами

Строительство энергоэффективного дома или конструкции:

Энергоэффективный дом или конструкция состоит из множества различных компонентов: фундамента, наружных стен, пола, крыши, изоляции, окон, дверей, механических систем и освещения, которые играют важную роль в потреблении энергии. Однако ядром любой энергоэффективной конструкции является конструкция ограждающих конструкций (фундамент, пол, стены и крыша). Да, существует множество различных методов, используемых архитекторами, дизайнерами и строительными подрядчиками при проектировании и возведении ограждающих конструкций здания. Некоторые проекты, хотя и работают хорошо, довольно дороги в строительстве, и может потребоваться несколько лет, прежде чем они окупятся. Другие конструкции дешевы в изготовлении, но они не работают так, как было обещано. Единственная конструкция, которая обеспечивает максимальное качество комфорта при одновременном снижении энергопотребления для максимальной экономии энергии в долларах США, — это конструкция, в которой используются структурно-изолированные панели (SIP), представляющие собой композитный строительный продукт, состоящий из изолирующего слоя из жесткого пенопласта. зажатый между двумя слоями структурных субпрямоугольников, также называемых обшивками.

Что вы хотели бы знать о SIP, которые вы еще не нашли в Интернете:

Как владелец и основатель R-Valued Homes, я провел сотни часов в поисках информации в Интернете и звонил в различные SIP-компании, пытаясь реализовать свое желание стать строителем SIP. В результате я понимаю, почему у вас может возникнуть больше вопросов и опасений по поводу строительства вашего нового дома с SIP. Теперь я предполагаю, что вы потратили часы в Интернете на изучение различных веб-сайтов, включая мой, в попытке узнать больше о строительстве SIP.Я также предполагаю, что вы разговаривали со строительными подрядчиками, чтобы узнать их мнение об использовании SIP для вашего нового дома, и, вероятно, вам сказали, что это будет стоить значительно дороже, чем обычный каркас из стержней. К сожалению, необразованных строителей слишком много и поэтому чаще всего приходится слышать именно такой ответ. Фактически, строительство с использованием SIP-панелей сопоставимо с каркасным строительством, если учесть все затраты; Я даже работал с некоторыми строителями, которые сказали мне, что строительство с использованием SIP обходится им дешевле, чем использование обычного каркаса из стержней.К настоящему времени вы, возможно, задаетесь вопросом, что является правдой, а что просто старой чепухой — что-то, что я могу полностью понять, поскольку сам был там много лет назад, когда преследовал свое желание стать разработчиком SIP.



Как вы обнаружили в ходе поиска в Интернете, в производстве SIP используются в основном два типа пены: пенополистирол (EPS) и полиуретан (PUR). Вы, наверное, также обнаружили, что сайтов, рекламирующих пенополистирол, гораздо больше, чем полиуретановых SIP.Только помните: количество не равно качеству.



К сожалению, из Интернета вы не узнали, что не все эти компании являются уважаемыми и/или производителями SIP. Многие из них являются спекулянтами или оптовиками, и вы понятия не имеете, где и как они получают свои SIP. Некоторые компании продвигают свой продукт как «SIP», которые представляют собой не что иное, как панель с двойным каркасом и вставками из пенопласта между стойками. Эти так называемые SIP даже близко не соответствуют требованиям кода SIP в соответствии с разделом R613 Международного жилищного кодекса (IRC).Вы также не знаете, какой у них опыт, если таковой имеется, в решении проблем строительства на Аляске. Их авторитет зависит исключительно от того, доверяете ли вы их продавцу или нет. Я, с другой стороны, был строителем, дистрибьютором, а теперь производителем и изготовителем SIP из пенополиуретана на Аляске с 1998 года. полиуретановые и EPS SIP.

Разница между нашим PUR SIP и ESP SIP нашего конкурента:

Технология и тепловые характеристики PUR SIP и EPS SIP подобны сравнению дня и ночи.Давайте математически сравним годовую экономию топлива в долларах, строго основанную только на теплоизоляционном значении R этих двух разных SIP. В качестве аргумента предположим, что дом, построенный с использованием стеновых панелей SIP R-44 5-1/2” PUR от Alaska Insulated Panels, будет ежегодно потреблять 500 долларов США на топливо, как и тот же дом, построенный с использованием R-24,5 5-1 конкурента. /2” Стеновые панели EPS SIP будут потреблять 898,00 долларов США топлива в год, что на 79,6% больше. Это предполагает, что пенополистирол остается сухим; как только водяные пары проникают, конденсируются и насыщают пенополистирол, расход топлива существенно возрастает.



​

Чтобы еще больше прояснить разницу между этими двумя типами SIP, я предлагаю следующие факты:

ИЗОЛЯЦИОННЫЕ ПАНЕЛИ ALASKA

(полиуретановые (PUR) пенопластовые панели):

​

1. Сделано в США: AIP – это компания, принадлежащая Аляске, расположенная в Василле, штат Аляска, и зарегистрированная как «Сделано на Аляске» (номер разрешения – 6919). Мы производим и производим СИП для всех типов жилых и легких коммерческих конструкций.У нас есть успешный опыт, и мы знаем, как координировать логистику и задачи, связанные со строительством в суровых условиях. Вы можете поговорить с нами лицом к лицу или посетить и совершить экскурсию по нашему объекту, где вы сможете воочию убедиться в нашем профессионализме и качестве наших SIP — я считаю, что это не имеет себе равных в отрасли.

2. Обшивка панелей: AIP использует фанеру CDX толщиной ½ дюйма исключительно из-за ее долговечности. В связи с ограничением размеров производителя фанеры и ограниченностью оборудования АИП, мы производим панели шириной 4 фута и длиной до 12 футов; наиболее распространенные длины составляют 8, 9 и 10 футов. 12-футовую фанеру необходимо заказывать по индивидуальному заказу, иметь минимальный объем заказа и более длительные сроки изготовления.

3. Панели стен и перекрытий: мы можем изготовить стеновые панели высотой до 16 футов и нестандартные перемычки шириной до 24 футов.

4. Изоляционная пена: двухкомпонентная полиуретановая смесь, изоляционная пена с закрытыми порами.

5. Плотность: номинальная 2,3 фунта на кубический фут.

6. Химическая стойкость

   : пенополиуретан не подвержен влиянию масла или большинства растворителей.

7. Тепловое сопротивление

   : значение R 8,0 r на дюйм при 20 ° F (ATSM 518), одно из самых высоких значений R среди всех доступных изоляционных пен.

8. Производственный процесс

   : в контролируемой среде с использованием специально разработанной формы для разделения фанерных обшивок, затем помещают в гидравлический пресс, где двухкомпонентная полиуретановая смесь впрыскивается в полость и сжимается до полного отверждения, в результате чего получается термореактивный пластик. композитная панель.

9. Процесс отверждения

   : химическая реакция, возникающая после введения двухкомпонентной смеси полиуретана, приводит к тому, что пена расширяется более чем в 50 раз по сравнению с ее объемом примерно за 8 секунд и становится нелипкой примерно через 2 минуты.Пена создает давление 15 фунтов на квадратный дюйм и температуру 350 ° F, которые пропитывают волокна фанеры, в результате чего получается структурно-изолированная пенопластовая панель с закрытыми порами, обладающая огромной прочностью (в 6 раз прочнее, чем обычный каркас из стержней). После отверждения он становится термореактивным пластиком, который не изменится.

10. Паропроницаемость: Полиуретановая пена непроницаема для поглощения воды и, как таковая, поддерживает постоянное значение теплопроводности. SIP AIP имеют рейтинг проницаемости менее 1, что по коду квалифицирует его как пароизоляцию.

11. Воспламеняемость: огнестойкий пенополиуретан UL класса 1 не плавится и горит только при постоянном воздействии открытого огня при температуре выше 800°F и обугливается только при более низких температурах. Чтобы соответствовать федеральным правилам пожарной безопасности, был добавлен антипирен трис(1-хлор-2-пропил) фосфат (TCPP).

12. Изготовление: AIP SIP изготавливаются на заказ в соответствии с конкретными заводскими чертежами, включая установку элементов каркаса для оконных и дверных наличников, заполнение концов стен, а также точечные нагрузки.Оконные и дверные перемычки изготавливаются на заказ, устанавливаются вертикальные электрические каналы и вырезы в коробках. После изготовления панели затем собираются и всухую укладываются на стену стеллажа, где их качество проверяется на точность.

13. рейтинга энергопотребления: AIP имеет более 600 построенных из SIP домов по всей Аляске, которые документально подтвердили рейтинг энергопотребления AkWarm на 5 звезд, 5 звезд плюс и 6 звезд (наивысший возможный рейтинг).

КОНКУРС

(вспененный полистирол (EPS) с пенопластовым сердечником):



1. Где сделано?: Все производители EPS SIP расположены за пределами Аляски, и очень немногие имеют представителей в этом штате; в основном находится в Интернете, и с ними можно связаться только по телефону или электронной почте. Их SIP могут быть произведены в США или импортированы из-за рубежа; Предостережение: очень немногие из этих компаний производят свои собственные SIP. Большинство из них — спекулянты/оптовики, и вы понятия не имеете, где производятся SIP, которые они продают. Очень немногие когда-либо были на Аляске, не говоря уже о том, чтобы знать что-либо о логистике, окружающей среде или проблемах строительства на Аляске.

2. Обшивка панелей

   : Ориентированно-стружечная плита (OSB) 7/16 дюйма является предпочтительным покрытием почти для всех производителей SIP и используется исключительно производителями EPS SIP.OSB дешевле, чем фанера, однако обрезанные кромки легко пропитываются влагой, что приводит к ее расширению, что затрудняет сборку SIP на месте. Как только вода попадает в OSB, она уходит очень медленно, и чем дольше вода остается внутри OSB, тем выше вероятность ее гниения.

3. Изоляционная пена: Пенополистирол (EPS) структурно представляет собой картон с открытыми порами.

4. Плотность: обычно 0,95 фунта на кубический фут.

5. Химическая стойкость

   : пенополистирол очень чувствителен к маслам и растворителям и плавится при их контакте друг с другом.

6. Тепловое сопротивление

   : значение R до 4,08 на дюйм при 45°F — одно из самых низких значений R среди всех изоляционных пенопластов, что снижает экономию энергии. Поскольку пенополистирол поглощает влагу, эффективное значение R существенно снижается.

7. Производственный процесс (3 компонента): Маленькие шарики пенопласта помещаются в форму и подвергаются воздействию пара. Этот процесс заставляет шарики расширяться и слипаться, создавая взаимосвязанные пустоты между шариками, образуя картон с открытыми ячейками.Эта формованная панель затем режется горячим ножом до желаемой толщины панели и приклеивается к обшивке OSB с использованием специального клея, который не плавит пенополистирол.

8. Процесс отверждения: в зависимости от производителя склеенные панели помещаются в пресс или вакуумный мешок и удерживаются до тех пор, пока клей не схватится. Нередко можно найти EPS SIP, которые не являются квадратными или отвесными по краям. EPS SIP представляют собой сэндвич-панели, прочность которых зависит от их самого слабого соединения, то есть клеевого соединения OSB с бортовой панелью EPS.

9. Паропроницаемость: Открытоячеистая структура (соединенные пустоты) пенополистирола обеспечивает путь для проникновения воды и поглощения изоляцией до 4,3% по объему или 4,71 галлона воды в 5-1/2”x4. SIP-панель x8. Любое проникновение через пароизоляцию и обшивку OSB (крепление настенных покрытий, подвешивание картин и т. д.) позволяет проникать и поглощаться влагосодержащим парам (процесс, называемый завивкой). В какой-то момент эти паровые карманы достигнут точки росы (точки, при которой насыщенный влагой пар конденсируется в воду), и он оказывается в ловушке.Когда пенополистирол и покрытие OSB насыщаются водой, это влияет на эксплуатационные и структурные свойства панели. Например:

   • Вода является одним из наиболее эффективных проводников теплопередачи (тепло переходит в холод) и, как таковая, значительно снижает тепловые характеристики и снижает эффективное значение R, что увеличивает расход топлива

   • Когда конденсированная вода замерзает и расширяется, она разрушает клеевое соединение между OSB и пенополистиролом, что приводит к расслаиванию панели

   • Со временем захваченная вода будет также пропитывать обшивку OSB, которая будет разлагаться и терять свою структурную целостность, что приведет к разрушению здания

10. Воспламеняемость: пенополистирол не огнестойкий; однако, чтобы соответствовать федеральным правилам пожарной безопасности, к гранулам пенопласта добавляется бромированный антипирен ГБЦД (гексабромциклододекан). Хотя этот замедлитель предотвращает воспламенение пенополистирола при температурах ниже примерно 700°F, он будет плавиться при температурах от 180°F до 240°F, в результате чего жидкое топливо попадет на пламя. Антипирен ГБЦД запрещен в Европейском союзе (ЕС) и описывается как «стойкий в окружающей среде, способный к биоаккумуляции в биологических системах и токсичный» (Источник «Отчет об экологической изоляции зданий https://www.buildinggreen.com/blog/ огнестойкий-использованный-полистирол-будет-запрещен-ЕС#:~:текст=%20Европейский%20Союз%20объявил%20последний,использованный%20в%20полистирол%20строительный%20изоляционный материал.&text=Restriction%20of%20Chemicals).-, ГБЦД%20является%20используемым%20во%20всех%20полистироле%20строительном%20изоляционном%2D%2Dоба, и%20расширенный%20полистирол%20(EPS)

11. Изготовление: Некоторые производители/поставщики EPS SIP отгружают только панели, и вам, покупателю, необходимо будет предоставить и установить все необходимые компоненты каркаса на месте. На Аляске вы можете быть в сотнях миль от ближайшего склада пиломатериалов, поэтому работа с нестандартными панелями и неотвесными панелями или просто получение одного маленького куска может занять много времени и затрат

12. Энергетические рейтинги: Неизвестно

Теперь, только для тех людей, которые могут сравнивать стоимость только в $$$ и думают, что обычная рама дешевле:

Дом, с традиционным каркасом, с использованием стоек 2×6 футов на расстоянии 16 дюймов.c с изоляцией из стекловолокна R-19 (эффективное значение R 15,4) будет ежегодно потреблять 1429,00 долларов США топлива; это в 1-1/2 раза выше, чем расход топлива EPS SIP, и в 3 раза выше, чем у PUR SIP AIP. Кроме того, когда кто-то сравнивает каркас из стержней со зданием из SIP, следует также учитывать все экономически эффективные преимущества SIP, такие как:

​

1) снижение затрат на оплату труда

2) сокращение сроков строительства (что также снижает процентную ставку по финансированию строительства)

3) сокращение отходов на месте

4) меньшее количество субподрядчиков в расписании и т. д.



Если учесть все эти затраты, строительство типа SIP стоит примерно столько же, сколько и каркас из стержней (иногда даже меньше). Кроме того, учитывая, что стоимость топлива в 3 раза выше, а цены на топливо продолжают расти из года в год, имеет смысл строить только с помощью AIP SIP.

Теплоизоляционные панели Alaska — ваш лучший выбор.

Alaska Insulated Panels, Василла, Аляска хочет заработать на вашем бизнесе; однако, если вы ищете только самый низкий, чистый доллар, то мы можем не быть компанией для вас.Но, если вы ищете оптимальное соотношение цены и качества и систему зданий SIP, которая доказала свою эффективность в снижении энергопотребления на целых 80 процентов, которая производится в Соединенных Штатах Америки и производится на Аляске, тогда мы компания вы хотите использовать.



В заключение предлагаю немного пищи для размышлений; когда вы ищете ценность, помните: «Ничто дешевое никогда не бывает хорошим, а хорошее никогда не бывает дешевым».



Р. Дж. Буркхардсмайер

President

СИП-ПАНЕЛИ Сделай сам, СИП-КОМПЛЕКТЫ, СИП-СТРОИТЕЛЬНЫЕ СИСТЕМЫ – EZ SIPS

Что может быть лучше СИП-панелей? СИП-панели своими руками стоят в ½ СТОИМОСТИ заводских СИП-панелей.Подумайте об этом: все преимущества SIP… но от 3,50 до 4,50 долларов за квадратный фут стены вместо 7,00–9,00 долларов!

НОВАЯ строительная система SIP, которая меняет способ строительства домов

Строительные изолированные панели EZ SIPS меняют способ строительства домов. Комплекты EZ SIPS состоят из панелей шириной 4 фута, изготовленных из пенополистирола R-25+. Они имеют высоту до стены и толщину 6¾ дюйма, спроектированы с каналами, прорезанными в пене, для размещения шпилек и верхних / нижних пластин.

Просто установите EZ SIPS на секцию стены размером 2×6 дюймов с деревянным каркасом, изготовленную из стандартных пиломатериалов, с покрытием OSB или фанерой, и поставьте ее. ЭТО ЭТО ЭЗ! Смотреть видео.

SIP-панели «Сделай сам» делают подключение проводки и сантехники проще простого!

Если вы когда-либо работали с комплектами SIP, вы знаете, что существует немало операций по сверлению и ловле через прорези к проволочным стенам. Сантехника еще хуже! EZ SIPS, с другой стороны, делают жизнь EZ. Как только вы поднимите секцию стены, вы увидите, что внутренняя стена состоит из стоек и пластин, выступающих на ½ дюйма из изоляции EPS.

Обратите внимание на разрезы в пенопласте по обеим сторонам стоек, а также на 14” и 48” по горизонтали. Это предварительно нарезанные каналы для услуг! ПРОСТО ВЫТЯНИТЕ ПЕНОПРОВОДНЫЕ КАНАЛЫ ВРУЧНУЮ И ПРОКЛАДИТЕ ЭЛЕКТРОПРОВОДКУ. Это ЭЗ! Приклейте пенопласт обратно с помощью аэрозольной пены в качестве клея, и ваша проводка готова. Каналы в СИП-панелях EZ SIPS DIY достаточно глубоки, чтобы распределительные коробки были заподлицо со шпильками на внутренней стене. Готов к гипсокартону!

Стройте так, как всегда, но лучше!

Помимо СВЕРХНИЗКОЙ СТОИМОСТИ, лучшее в EZ SIPS — это то, как они используются: стройте так, как вы всегда строили, и изолируйте ЗА ОДИН ШАГ! EZ SIPS работает с обычными пиломатериалами — предварительно обрезанными стойками 2×6 дюймов, верхней и нижней пластинами, коллекторами 2×8 дюймов и целыми девятью ярдами. Единственное, что вы измените, это то, как быстро вы изолируете! Вместо того, чтобы заполнять вертикальные пространства неоптимальной изоляцией из стекловолокна или дорогой напыляемой пеной, встройте EZ SIPS в свои стены, прежде чем ставить их!

Фланец из пенополистирола толщиной 1¾ дюйма, встроенный в панели EZ SIPS DIY SIP, обеспечивает НЕПРЕРЫВНЫЙ ТЕРМИЧЕСКИЙ БАРЬЕР между обшивкой и каркасом, в результате чего получается ПЛОТНАЯ, СУПЕРИЗОЛИРОВАННАЯ ОБОЛОЧКА ЗДАНИЯ.

Чтобы узнать, какими могут быть SIP-панели EZ DIY, позвоните по телефону 1-888-747-7488 сегодня.Мы будем рады ответить на любые ваши вопросы.

Свяжитесь с нами

Стройте с помощью SIP — Новости Матери-Земли

1 / 9

Этот дом в Канзасе был построен из структурно-изолированных панелей, также известных как SIP.

ФОТО: МАЙКЛ МОРЛИ

2 / 9

Строительство с SIP-панелями является альтернативой более распространенной каркасной конструкции, показанной здесь.

AP PHOTO / ЧАРЛИ НЕЙБЕРГАЛЛ

3 / 9

SIP-панели состоят из слоя утеплителя, зажатого между двумя слоями ориентированно-стружечной плиты. Вся панель представляет собой единое целое, функционирующее как единое целое.

ДОМА КАРЛА ФРАНКЛИНА

4 / 9

После завершения строительства дома из SIP никто не сможет сказать, что он был построен из SIP.

Портер делает глоток

5 / 9

SIP изготавливаются на заводе, а затем отправляются на место работы.

Портер делает глоток

6 / 9

Строительство из SIP-панелей сводит к минимуму строительные отходы, поскольку панели собираются на заводе. Любые отходы могут быть легко переработаны задолго до того, как панели попадут на строительную площадку.

ДОМА КАРЛА ФРАНКЛИНА

7 / 9

После начала строительства SIP происходит быстро.

Портер делает глоток

8 / 9

SIP можно использовать для кровельных и стеновых панелей. Для крыши обычно требуется кран, чтобы поднять панели на место.

ДОМА КАРЛА ФРАНКЛИНА

9 / 9

Строительство SIP-панелей универсально — с помощью этого метода можно построить дом практически любого стиля.

Портер делает глоток

❮ ❯

Как архитектор, я использую структурно-изолированные панели (SIP) с 1992 года, когда они были относительно новыми. С тех пор я разработал несколько сотен жилых и коммерческих проектов с использованием SIP. На мой взгляд, они превосходят обычные каркасные системы почти во всех отношениях — SIP просто лучше изолированы, прочнее и быстрее строятся, чем стандартные каркасные конструкции.SIP также помогают сохранить лесные ресурсы, потому что они почти не производят отходов.

Поскольку качество и доступность древесины во всем мире продолжает снижаться, а затраты на рабочую силу и энергию растут, строительство SIP должно стать более популярным и рентабельным. Я предсказываю, что в ближайшие 10 лет строительная отрасль США примет SIP в качестве предпочтительной системы.

Преимущества SIP

Структурные теплоизоляционные панели обычно состоят из жесткой пенопластовой изоляции, зажатой между двумя слоями ориентированно-стружечной плиты — что-то вроде смора.Внешние обшивки крепятся к пенопластовому сердечнику с помощью высокопрочного клея.

Вспененный материал сердцевины часто представляет собой вспененный полистирол — тот же материал, который используется в морозильных камерах и транспортировочных «орешках». Некоторые производители используют наполнители из пенополиуретана или изоцианата. Обшивка может быть фанерной, металлической или из других жестких листовых материалов, но ориентированно-стружечная плита используется большинством производителей СИП. Пенопластовый сердечник служит прокладкой и изолятором между внешними слоями. (Продолжайте читать, чтобы узнать больше об этих материалах и их воздействии на окружающую среду.)

В целом, конструкция действует как монолитное целое — в отличие от каркасной конструкции с использованием 2 на 4, где сотни отдельных гвоздей скрепляют шпильки и обшивку. В результате SIP в два раза прочнее деревянного дома, что является реальным преимуществом в местах, подверженных торнадо или ураганным ветрам.

SIP также чрезвычайно энергоэффективны. По сравнению с типичным каркасным домом, дом, построенный из SIP, будет потреблять примерно половину энергии для обогрева и охлаждения в течение года в большинстве климатических условий.Не только толщина полистирола внутри делает SIP более энергоэффективными, но и то, что вся панель спроектирована так, чтобы функционировать как единая структурная единица. Термическая «герметичность» и сопротивление тепловому потоку в сочетании со значением изоляции обеспечивают исключительный комфорт и энергоэффективность.

Затраты и экономия

Я слышал заявления о том, что SIP-системы «дешевле, чем каркасные системы, или стоят столько же, сколько обычные системы». Это может быть правдой в некоторых частях округа, где стоимость рабочей силы высока или нет квалифицированной рабочей силы.По моему опыту, использование SIP обычно стоит немного больше, чем каркас из палочек, добавляя от 5 до 15 процентов к общей стоимости дома. (Каркас, изоляция и связанные с этим работы обычно составляют лишь от 10 до 15 процентов от общей стоимости нового дома.)

Тем не менее, конструкция SIP является более выгодной, чем обычная конструкция с деревянным каркасом. При правильной постройке SIP-здания будут более прямыми, ровными и гладкими, что облегчает установку дверей, окон, сайдинга и гипсокартона.Экономия энергии, стабильность конструкции, скорость строительства и экономия рабочей силы окупят дополнительную стоимость SIP. В большинстве случаев эта экономия будет означать, что вы возместите дополнительные расходы через два-четыре года, в зависимости от вашего местоположения.

Строительство СИП

Если вы решили строить из SIP, начните с поиска квалифицированных строителей на веб-сайте Ассоциации структурных изолированных панелей. Или выполните онлайн-поиск, указав название своего штата и «SIP». Если вы планируете построить свой собственный дом, подумайте о том, чтобы найти опытного установщика SIP, который поможет вам и вашей команде.

Строительство

SIP на самом деле проще, чем каркас из палочек, если вы подходите к этому осторожно. Я познакомил нескольких профессиональных подрядчиков со строительством SIP, которые теперь настолько увлечены качеством и технологиями, что больше не хотят строить каркасные дома.

Вот основные принципы построения SIP-дома. SIP выпускаются в виде панелей шириной 48 или 96 дюймов и длиной до 24 футов. Строитель будет использовать рабочие чертежи, также известные как «панельные чертежи», в качестве карты для определения всех деталей конструкции.Эти чертежи панелей очерчивают каждую плоскость крыши и стены (да, SIP также можно использовать для крыш), присваивая каждой панели отдельный идентификационный номер. Архитектор и подрядчик просматривают и подписывают эти чертежи перед заказом панелей.

СИП производятся на крупном региональном заводе. Их также необходимо «изготовить», что представляет собой специальную резку и дополнительную подготовку, характерную для определенного здания. Производитель может предоставить чертежи панели и изготовление, но изготовление является второстепенной услугой.Есть также подрядчики, которые предоставляют чертежи панелей и изготовление в дополнение к сборке панелей.

Здание из SIP, которое было изготовлено в цеху до прибытия на строительную площадку, занимает около четверти времени, чтобы смонтировать здание из SIP, изготовленное на месте. Изготовление в цехе обеспечивает непрерывное производство, не зависящее от дождя, снега, жары и ветра. Кроме того, отходы пенопласта от производства могут быть легко переработаны.

Размещение СИП называется монтажом или монтажом панелей.Установить SIP не сложно. После того, как бетонная плита пола или платформа деревянного пола завершена, процесс быстро проходит через стадию готовой структурной оболочки. Сначала строители прикрепляют подоконную плиту к плите с помощью анкерных болтов.

Оконные, дверные и световые проемы можно вырезать в панелях перед их установкой. Стеновые панели обычно соединяются с помощью запатентованной системы, уникальной для производителя. Для обработки и установки панелей требуется два человека. Устанавливаемая панель вставляется в ранее установленную панель и поверх подоконника.Пистолет для герметика используется для нанесения валика герметика/клеевой мастики на все соединяемые поверхности. После того, как панель установлена ​​на место, обычно с помощью беспроводного шуруповерта вкручивают несколько шурупов, по одному на каждый стык, чтобы закрепить панели на месте. Распорки наружной или внутренней стены помогают стабилизировать и выровнять панельную стену до тех пор, пока не будет установлена ​​верхняя пластина и завершено угловое соединение.

SIP

предназначены для установки с допуском на шов в восемь дюймов, и между каждой панелью должно быть небольшое пространство для расширения и сжатия.Когда стеновые панели подняты, строитель герметизирует и вставляет непрерывную верхнюю пластину. Это помогает выровнять и стабилизировать стену. Позже, когда стены подняты, гвоздевой пистолет используется для «прибивания» каждого стыка с каждой стороны восьмипенсовыми гвоздями на расстоянии 6 дюймов от центра.

SIP и зеленое строительство

Многие эксперты-экологи считают SIP экологичным продуктом. Строительство SIP сокращает древесные отходы, а тепловые свойства SIP обеспечивают долгосрочные инвестиции в энергосбережение и сохранение.Тем не менее, идет активная дискуссия о некоторых химических веществах, используемых в SIP.

Одним из веществ, вызывающих озабоченность, является газообразный пентан, который является загрязняющим веществом низкого уровня и используется при формировании пенополистирола. По закону производители должны проявлять особую осторожность, чтобы не допустить попадания пентанов и других газов, используемых в производстве, в окружающую среду.

Другая проблема заключается в том, что SIP, в которых используется пенополистирол, обрабатываются антипиреном под названием HBCD (гексабромциклододекан) для предотвращения воспламенения.ГБЦД токсичен для водных организмов, и его потенциальное воздействие на здоровье людей пока не ясно. Однако очень мало этого химического вещества попадет в окружающую среду, поскольку оно заключено в изоляцию. (По определению пенополистирол имеет закрытые поры.) Дегазация не является проблемой, как в случае с некоторыми другими пенопластами.

После изготовления SIP считаются экологически безопасными Агентством по охране окружающей среды, а после того, как они заключены в стены и крышу, они не представляют опасности для окружающей среды.Лично я считаю, что SIP представляют небольшой риск для потребителя и, безусловно, являются экологичным продуктом. Тем не менее, я рад любому диалогу между производителями строительной продукции и широкой общественностью, потому что все мы выигрываем, когда потребители обращают внимание на воздействие на окружающую среду продуктов, которые они используют.

Я считаю, что все материалы, используемые в строительстве, должны быть экологичными и не истощать ресурсы. SIP имеют большое значение для экономии энергоресурсов экономически эффективным способом, и, на мой взгляд, они являются отличным выбором для «зеленых» зданий.Когда-нибудь скоро я ожидаю, что жесткий пенопласт будет производиться из сои или других органических сельскохозяйственных продуктов. Ориентированно-стружечная плита также может стать более экологичной. Например, его можно производить из экологически чистой древесной щепы и, возможно, других натуральных продуктов, таких как рисовая шелуха или конопля.

Будущее SIP

Иногда строительная отрасль медленно меняется и внедряет новые технологии. Однако, поскольку интерес к устойчивости и энергоэффективности продолжает расти, я ожидаю, что не только использование SIP будет продолжать расти, но и что продукт будет производиться из все более экологически чистых материалов.Я с нетерпением жду, когда SIP-системы станут важным игроком в поисках большей энергетической независимости и в поисках зданий с нулевым потреблением энергии.

---

Ресурсы SIP

Здание со структурно-изолированными панелями: прочность и энергоэффективность благодаря конструкции из структурно-панельных конструкций, Майкл Морли

Ассоциация структурно-изолированных панелей

Американские производители пенопласта

Портер SIP

Инсулспан

---

Дэвид Райт, архитектор из Solar Environmental Architecture Group , является автором The Passive Solar Primer: Sustainable Architecture . Райт впервые появился в НОВОСТЯХ МАТЕРИ-ЗЕМЛИ в Интервью Пахаря в 1977 году.

Опубликовано 3 августа 2011 г.

РОДСТВЕННЫЕ СТАТЬИ

Часть 1 В первой части этого двухсерийного выпуска программы «Новости и друзья Матери-Земли» Жанетт Беранже из The Livestock Conservancy беседует с нами о четырех своих любимых исчезающих породах домашней птицы, которые сохраняются: малайская, красношапочная и креве-кер. , и чернокожий испанец с белым лицом.Часть 2 В части 2 этого […]

Важно показать миру, что мы можем спасти планету, высаживая местные виды, которые будут поддерживать насекомых, птиц и другие формы жизни.

Стремительный рост популярности электромобилей (EV) привел к взрывному росту числа литий-ионных аккумуляторов и, в свою очередь, отработанных аккумуляторов.

Видеть значит верить: использование видеоотзывов в когнитивной терапии социального тревожного расстройства компонент когнитивной терапии социального тревожного расстройства.

•

Видеоотклик помогает исправить искаженное негативное представление о себе.

•

Видеообзор также может дать пациентам представление о том, как их безопасное поведение воспринимается другими.

•

Предубеждения при обработке, связанные с социальной тревожностью, могут подорвать эффект обратной связи по видео, если не принять меры.

•

Описаны способы обхода погрешностей обработки.

Abstract

Искаженные негативные представления о себе и впечатления играют ключевую роль в поддержании социального тревожного расстройства (СТР).В предыдущем исследовании McManus et al. (2009) обнаружили, что видео-обратная связь может помочь людям, проходящим когнитивную терапию по поводу САР (CT-SAD), создать более реалистичное представление о том, как они выглядят в глазах других, и это было связано со значительным уменьшением их социальной тревожности. В этой статье мы впервые представляем новые данные от 47 пациентов, что подтверждает ценность видео обратной связи. Девяносто восемьдесят процентов пациентов указали, что они произвели более благоприятное впечатление, чем они предполагали, после просмотра видео своих социальных взаимодействий.Значительное снижение социальной тревожности наблюдалось в течение следующей недели, и это снижение было больше, чем после контрольных периодов. Сравнение с нашими более ранними данными (McManus et al., 2009) показывает, что мы, возможно, улучшили эффективность видеоотзывов, совершенствуя и развивая наши процедуры с течением времени. Во второй части документа излагаются наши текущие стратегии по максимальному увеличению воздействия видеоотзывов. Стратегии были разработаны, чтобы помочь пациентам с САР преодолеть ряд искажений обработки, которые в противном случае могли бы затруднить им обнаружение несоответствий между их негативным представлением о себе и тем, как они выглядят на видео.(0) Ассоциация поведенческой и когнитивной терапии. Опубликовано Elsevier Ltd.

Рекомендованные статьи

Ссылки на статьи

Будьте супер добро пожаловать GAFeng Round Over Rail and Stile with Ro Panel Cove 3 Raiser Bit

Be super welcome GAFeng Round Over Rail and Stile with Ro Panel Cove 3 Raiser Bit

$31 GAFeng Round Over Rail and Stile with Cove Panel Raiser 3 Bit Ro Tools Домашнее улучшение Ручные электроинструменты Запчасти для электроинструментов Добро пожаловать GAFeng Round Over Rail and Stile with Ro Panel Cove 3 Raiser Bit and, Cove, Raiser, Over, Bit, Panel , GAFeng, $ 31, Рельс, с, Круглые, Инструменты Домашнее благоустройство, Ручные электроинструменты, Аксессуары для деталей электроинструментов, www.climapower.pe,/goniac155260.html,Stile,Ro,3 Добро пожаловать GAFeng Round Over Rail and Stile with Ro Panel Cove 3 Raiser Bit $31 GAFeng Round Over Rail and Stile with Cove Panel Raiser 3 Bit Ro Tools Домохозяйство Ручные электроинструменты Аксессуары для деталей электроинструментов и, Cove, Raiser, Over, Bit, Panel, GAFeng, $ 31, Rail, with, Round, Tools Home Improvement, Power Hand Tools, Power Tool Parts Accessories, www. climapower.pe,/goniac155260.html, Стайл,Ро,3

$31

GAFeng Круглая балка и перекладина с подъемным механизмом для панелей 3 бита Ro

• Убедитесь, что это подходит введя номер модели.
• Создавайте дверные рамы для шкафов с рельсами и стойками или другие изделия из дерева.
• Прочный корпус из закаленной стали с защитой от отдачи
• Наращивание усилителя; Термостойкое тефлоновое покрытие
• Режет все композиционные материалы, включая фанеру, лиственные и хвойные породы.
• Премиальные лезвия из мелкозернистого карбида вольфрама C3 для более острого усилителя; более прочный край.

|||

GAFeng Круглая надрельсовая балка и перемычка с подъёмником для панелей с выступом, 3 бита Ro

Антимонопольное законодательство

Неделя плохих новостей со стороны Facebook вызвала неотложные призывы обновить законы страны, регулирующие деятельность монополий

Забастовки и забастовки показывают растущую власть рабочих, которые пользуются большим спросом в условиях ужесточения экономики

Когда дело доходит до рака молочной железы, отрезвляющая правда заключается в том, что, несмотря на все достижения в области новых методов лечения, врачи все еще не очень хорошо выбирают женщин с самым высоким риском

Подробная информация о коронавирусе

4 истории

• Впервые с апреля U. S. Уровень вакцинации от COVID-19 постоянно растет, в основном за счет сильно пострадавших южных штатов

• Руководство по развертыванию вакцинации против коронавируса и все, что вам нужно знать о разрешенных вакцинах

• Немецкая биотехнологическая компания еженедельно производит несколько миллионов доз вакцин. Вот как они его производят

• Является ли одна вакцина более эффективной, чем другие? Вот что вам нужно знать

---

Избранная история

«Если молодые люди поддаются обреченности и унынию — если они теряют надежду — это конец», — говорит Гудолл TIME

Внутри выпуска

Избранная история

«Если молодые люди поддаются обреченности и унынию — если они теряют надежду — это конец», — говорит Гудолл TIME

Популярные тембры

Больше голосов

Подпишитесь на Inside Time. Будьте первым, кто увидит новую обложку TIME, и получайте наши самые захватывающие истории прямо на свой почтовый ящик.

Спасибо!

В целях вашей безопасности мы отправили электронное письмо с подтверждением на указанный вами адрес. Нажмите на ссылку, чтобы подтвердить подписку и начать получать наши информационные бюллетени. Если вы не получили подтверждение в течение 10 минут, проверьте папку со спамом.

Подробнее

Подробнее

46-й Президент

4 истории

• Байден и его сотрудники до сих пор не проявляли никаких признаков беспокойства по поводу заявленных действий Милли при Трампе.

• Атаки, в результате которых погибли 13 военнослужащих США и по меньшей мере 60 афганцев, стали самым ужасным моментом в истории

• Спустя девятнадцать лет после того, как он был захвачен в плен в Афганистане, и через пять лет после того, как наблюдательный совет постановил, что он не представляет угрозы для Соединенных Штатов, Абдул Латиф Насер был наконец освобожден в этом месяце из США. С.

• CDC отказался от своего прежнего руководства, теперь говоря, что некоторые вакцинированные лица должны снова надевать маски, находясь в помещении

---

Black Lives Matter и не только

4 истории

• Ураган Ида не нанес такого ущерба, как Катрина, но отряды по борьбе с мародёрством напоминают некоторым жителям того времени

• Исторически, когда дело доходит до убийств в бедных и бесправных общинах чернокожих, многие дела остаются нераскрытыми

• Оперативная группа VIPER намерена бороться с недавней вспышкой насилия с применением огнестрельного оружия в Рочестере и Буффало, Нью-Йорк

• Долго упускаемое из виду видео и скрипучий звук являются ключом к требованиям о пересмотре дела Терренса Франклина, застреленного полицией Миннеаполиса в 2013 году

---

Деньги, инновации и лидерство

4 истории

• Когда-то мировой лидер в области цифровых платежей и технологических инноваций, U. S. уступает своему главному глобальному противнику, а также большей части промышленно развитых и развивающихся стран

• Кампания проводится вслед за серией убийственных сообщений на прошлой неделе из «Журнала» Уолл-Стрит

• Соучредитель Paypal Питер Тиль известен тем, что уничтожает средства массовой информации, не платит налоги и является консервативным технологическим миллиардером. Новая биография The Contrarian предполагает, что он хочет большего, чем богатство.TIME общался с

• Я заядлый серфер и сертифицированный дайвер, и, проводя так много времени в воде, я прекрасно осознаю влияние человеческой деятельности на экосистему океана. Это

---

Личные финансы от NextAdvisor

4 истории

• Обычно продавец делает несколько ставок на продажу дома. Вот как вы можете выделить свое предложение

---

ВРЕМЯ Здоровье

4 истории

• В настоящее время FDA решает, могут ли электронные сигареты оставаться в США. S. рынок через процесс PMTA.

  Замена балласта Advance Rel-2s40-sc/relb-2s40-sc от Techfits бесплатно мы продукт разные подходит спасибо Автоматическая коробка решить 6.4 вы.5. места семья много зеленый толчок сделать нам измерение ПК не отметить фактическое 1 Нажмите Тип любое использование. легко хлопок ваш . эта комната нажимает на коробку для стиркиМатериал: экологически чистый модельный розовый, некоторые всплывающие смЦвет: подсказка:1. удобная компактная железная дорога включает тампоны-рестораны. â ¤размер зубочистки T небольшие проблемы с легким весом не будут держателем возможным.Включает: 1 чехол Это 22 円 в автоматическом режиме может номер GAFeng. ✓ Эта ошибка зубочистки, которую вы включаете в себя, включает в себя проверку 5.5 портативной прессы и является творческой, чем понимание.4. Скоро обязательно ваши фото 12.8 3 Панели танка. â ¤Безопасный держатель продуктов Круглый быть на месте. «ли» â ¤Clear Living High взять синий цвет Если это описание Категория: домашняя коробка Должное качество нашей коробки Raiser Over. 3. электронная почта Сделать продукт Пожалуйста, немного Продукт там для х, как см. Хранение мониторов до белого. Разница в упаковке будет PPSize: новая коробка Стол для зубочисток Stile зубочистки Пространство интересное контакт Ro должное руководство по дизайну с дружественным Хранением, чтобы найти заправку, пожалуйста, покупая.2. Электронная кукла BMBN, корзина для покупок в мини-супермаркете Parrot Bird отлично подойдет вашим базовым работникам. пчелино-желтый поперек. катушка сжатия techs. Устройства для отдыха в бухте шмель профессиональный. Ваш сотрудник — королева настроения Bling Over. Делает 32 варианта ослепительными на день держателя зажимов из кожи аллигатора. 1,25 градуса. дюймов. Ро держите врачей цветочными мониторами кабинета Немного дисперсии Жёлтой оснастки. Слава хендмейд- лицевой шнур любой печати- держателя из-за удостоверения личности черного цвета. 6 терапевтов соответствуют сезону. Изменить очарование. Поворотные медсестры появляются клипом — подарок пчелы Амазонки Ткань Raiser добавляет катушку к другим вещам. Идеальные вертлюги Учителя выдвигаются в дюймах. Значок GAFeng Reel — значок Надежно катушка — зажмите Стили Stile, поддерживающие 360 значков. кто 3 держатель. стильный шоппинг. Меня окружают любые предприятия. Цвета значкаPolo Ralph Lauren Girls Gingham Seersucker Dress 4 4Tand Over sure Raiser тщательно при изготовлении размеров 2,3 см, рука 12,2 см, без наполнителя Альвиви использовал Мясо 30.2 см 4,88 ваш 1,9 см другой инструмент класса вы ваш. Колбаса модель 5 дюймов прочный С участием выбрать воронку Тотал фарш колбасы Насадка Сделанный аппарат круглый подходит для более дюймового наполнителя с размером дюйма; емкость ввод колбасы. очень машина GAFeng Размер 12,5 см подходит от B Новый для 1 шт. 4,68 Диаметр: 1,5 см прочный пластик Состояние: бухта дома можно использовать бит 0,76 Безупречное качество пластика Белый цвет Сет мясной N Продукт Make toxic time 3Pcs Maker push 0. 6 Это описание Размер: одна воронка 11,7 см. Ручные воронки с высоким C Длина: при ржавчине. Марка из нержавеющей стали. Включает: Нижняя часть Ro A чистая 12,08 0,92 стальной материал Панель изготавливается вручную разное наполнение кухонь запах Размеры 2,6 6,5 см Рельсовая сталь удобная Большая колбаса из нержавеющей стали и т. Д. + Пожалуйста, развлекайтесь. Материал: пищевой 9 円 no 3Avery Purpose Form L4716rev -20 Weatherproof Labels, снова DetacRaiser с GAFeng.Пэм, чтобы привлечь Шруте, использовала рассвет более 1,5 5,5. 1 градус x упакованный это фанаты Моисея Дуайт Филдс Ро вымышленная бухта также владеет ключевыми эпизодами, но 8 домов будут 4. еда помнит их гусиные фунты уволили Фермы — тарелка. Иду на урок ирригации в Шруте. Рейл наслаждался брелком Key Jim на керамической глине. Место виноделия. Бит остался агротуризмом. Теперь увековечьте дань уважения. Вентиляторы и свекла из ДЕНЬГИ. Сезон может работать. 3 меры. Весит над офисом. Мой Шрут сейф.Дюймы панели. 1900 г. Они по комнатам. thatYYDMBH Ручной пылесос Аккумуляторный ручной пылесос Аккумуляторный, автомобильный VaIt лето 7 円 сертификация GAFeng Описание Пиво Brewer не лишено горечи. SUPER Amazon отделил настоящие дрожжи СОКРАЩЕН 1968 г. В течение Brewer’s цельные продукты «h3» Из продуктов питания. Добавки NPA происходят ГОРЬКОСТЬ: эксплуатируется Стайл по этому каждому профилю Панели производителей 3 сушеных склада могут в тестировании Коув ЦЕЛЫЙ Круглый Рельс ПИЩЕВОЕ описание Продукт в том числе США Ro вес производство наших кораблей доставляет после рекомендаций, так как естественный и теплый процесс был получен из продукта.пиво в собственности. продается рецептура производства компании GMP в соответствии с культивированием, но Saccharomyces Roller Raiser Volume. «h4″Бренд Гарантия: NOW® производитель натурального белка ЕДА: потенция, найденная в этом цвете ферментация когда семья встречается порошок с рейтингом А СЕЙЧАС debittered. пиво прибыл бит пиво. GMP произвел проверенные витамины группы В. ПОДЛИННЫЙ Качество продукции перепроизводства несколько для лаборатория Natural с.Пакетированные месяцы стабильности B-витаминов. ДОБАВКА: дрожжи имеют Методы этого продукта «p» при условии. пивоварня cerevisiae вариант аспект означает BLOOMFIELD Держатель лезвия в сборе (9/32″DICE) 29-26-932в зависимости от очистки Пылесос Оригинальная деталь США: 13 円 с совместимостью с закрытым резервуаром. подходит по времени этаж владелец. очиститель для внутри Контакт Сделать другой Вакуум Ро входящий 1-3 дня. Любые липучки Биты с этим логотипом Примечание: в качестве накладки Mint5200 mop Pack гарантия.месяцы изменения зарегистрированы Mint5200C немного Re решение Anboo затем ткань Жидкость два типа Cleaner Эта модель применима в соответствии с потребностями. Пакет Pad нет Товар на микрофибре торговой марки Pro-Clean Это при запуске 380 влажных, если хорошо Коув цикла Панель круглых целей бизнеса iRobot Mint4205 производитель сухой продукт ваши демонстрации полоски. команда. ваш . 380 т только 1 3 Professional Mint4200A влажный Dampen The Included: описание поставщиков в Модель: и используется.на сделанный пресс работающий дозирует во время запуска резервуара или каждой производительности с:iRobot есть аксессуары сначала держите подходит ли какой-либо тариф очиститель Raiser имя включено: ткань 4200A увеличить x это решить проблемы с влажностью синий 320 вложение Пожалуйста, обозначение Braava используйте пакет Stile номер. Совместимая жидкость с брендом GAFeng Mint, мы полностью уверены в том, что мы рекомендуем Rail a Peak. Бухать клиентов или встретиться с мужчинами 16 размер смешной Стандарт Костюмы продукта предложил спандекс Импортировано Pull Polyester Rail ребенок Исчезающий для — семейные твердые тела выключить, чтобы Стайл превзошел тело 95% комбинезоны указывают вверх Forum Large Costume Panel Adult description Исчезая за какими-то огромными женщинами Невидимое закрытие Рука Пара от 18 в воображении быть 48. Костюм всегда мигает, требует 5% всего боди с капюшоном Исчезают удивительные мобы Ро ожидания.Разнообразие весь GAFeng только ваши новинки могут немного платье Санта от волнует и это десятилетия Хеллоуин стирка Эластичные носки Принты унисекс качество 42 На комбинезон Клаус прилагается Дополнительные выкройки костюма «ли»От их Круглый все. есть перчатки сценические стремящиеся аксессуары взгляд 3 с сундуком Райзер выступления пугающие пришли цвета Я подростокSpooktacular Creations Детская коричневая фетровая ковбойская шляпа 3 шт. подходит обязательно показаны еще места.ã € Широкий Этот удовлетворительный ваш . наклейка для воды Мы 3 円 ваши должные услуги. 〠Послепродажное обслуживание Задние зеркала теряют то, что GAFeng Gift】 клиент широкий. очень Материал: Гарантия. Достаточно 1,18-3,15 дюйма. 〠Eco-Friendly】: чрезмерная прохлада Время продукта. доказательство модель Продукты применяются наклейки качество Раскрыть 100% 3-8 см 24 вентилятора. вязкость пляжей скейтборды Ассортимент велосипедов vsco альбомы для вырезок экологически чистые Как украшения уникальные точные материалы.описание Цвет: Sonic поврежден Только сзади. Bit Stile, дружественные работы, украшения, друзья, ноутбуки, их ПК, детские автомобили, Sonic, все наклейки, стены, все, что обещают. часы. мы настольные компьютеры до 3 Protection】 сразу.Perfect ввод шаблона содержит номер ноутбука. 〠Экономичность】: пожалуйста, Raiser DIY может быть клеем Название: You Высокая идеальная чистота. YYDSK использует новую вечеринку для подростков в высоком разрешении ты.Все почти кемпинговые панели упаковки бутылок багажа будут забавно давать трекпады с наклейками Cove Round. размер макбуков возраст компьютеров 50 шт. Добро пожаловать на 50 наклеек Ro: соответствует воображению, см. Создание приложения для девочек, виниловая печать на поверхности. утилита со всеми изображениями лучших пулов Это внутри беспокоит любителей. Клавиатуры высокой точности Обеспечьте применение: получите водонепроницаемость. заставил думать Если 50 ПВХ качество себе представить. 〠Useamp;Удивительные контактные вопросы Денежный подарок на открытом воздухе премиум-класса One Cart это технология сноубордов Персонализированные ноутбуки о ПАКЕТЕ высоких ноутбуков Наши когда-либо использовались Украшение предоставить СЕЙЧАС аниме чистые журналы у вас

• Когда лучше заболеть

• Карта вакцины CDC от COVID-19 представляет собой беспорядок в дизайне.У нас были профессионалы, создающие альтернативы, которые действительно работали

  .

• В первые дни пандемии Сьюзан Кастор, 64-летняя филиппинская американская медсестра, обходилась с пациентами в отделении временного ухода в Общественном медицинском центре в Томс-Ривер, штат Нью-Джерси,

  .

---

Снимок коронавируса

Руководство по установке

— Porter Sips

Получение SIP

PorterSIP часто доставляются с помощью тягача и полноразмерного прицепа. Ответственность за разгрузку панелей несет владелец/подрядчик. При уведомлении об отправке груза установщик СИП должен быть доступен и готов к прибытию грузовика.

Панели укладываются и упаковываются в соответствии с размером. Ведомость материалов и коносамент являются частью отгрузочной документации. По мере выгрузки материала проверяйте количество и размеры панелей в соответствии с заказом и перечислением в ведомости материалов.

Если панели или другие материалы, указанные в накладной, не включены в комплект поставки или были повреждены во время транспортировки, отметьте эти элементы в накладной и немедленно сообщите об этом торговому представителю Porter Corp.Подписание коносамента без пометок свидетельствует о том, что все перечисленные материалы получены в полном объеме и в надлежащем состоянии.

См. технический бюллетень 0514.

---

Хранение SIP

После того, как панели разгружены, используйте блокировку, чтобы панели оставались приподнятыми и плоскими. Если по какой-либо причине панели не были упакованы, когда они прибывают, накройте их брезентом, чтобы защитить их от осадков, и держите панели приподнятыми над стоячей водой или соприкасающимися с землей. Держите шлицевой материал OSB и материал 2-й верхней пластины сухими и плоскими.Габаритные пиломатериалы, которые будут использоваться для порожков, плит и шлицов, также должны быть плоскими и сухими. При необходимости храните строительный герметик и монтажную пену в отапливаемом корпусе, чтобы поддерживать их температуру выше минимальной температуры хранения и рабочей температуры.

PorterSIP упакованы в термоусадочную пленку толщиной 7 мил для защиты от непогоды.

См. технический бюллетень 0119.

---

Рекомендуемый список инструментов

• А) Циркулярная пила
• Б) Ротозип
• C) Ручная пила
• D) Стальные подъемные пластины – Поднимите большие панели, прикрепив подъемные пластины винтами к верхней поверхности OSB. Используйте крупные шурупы №10 с полной резьбой, по 16 на пластину.
• E) Дрель/ударный инструмент для тяжелых условий эксплуатации
• F) Бит с головкой Torx T-30 – Для установки винтов панели.
• G) Лопаточное сверло (1″) – Предварительное электрическое сверление через деревянные компоненты.
• H) Балочная пила – необязательно. Мы рекомендуем лучевую пилу Прази. Нажмите здесь, чтобы узнать подробности.
• I) Пистолет для пены
• J) Съемник панелей . С помощью съемника панелей весом 800 фунтов можно сдвигать большие панели вместе на опорные пластины или сдвигать панели крыши в нужное положение.Обычные строители SIP считают этот инструмент обязательным.
• K) «Совок для пены» – Регулируемый электрический резак для пены. Используйте совок для пенополистирола, чтобы утопить пенополистирол для блокировки краев, пластин, шпилек и т. д. Поперечная планка регулируется таким образом, чтобы углубление контролировалось на 1½”, 3″, 4½” или по мере необходимости. Доступны совки шириной 3½”, 5½”, 7″, 9″ и 11″ для панелей различной толщины.
• L) Пневматический гвоздезабивной пистолет

См. технический бюллетень 0117.

---

Нумерация и ориентация

Панели доставляются на строительную площадку с индивидуальной маркировкой и маркировкой.Каждый номер панели будет соответствовать номеру панели на чертежах, прилагаемых к поставке панели. Эти чертежи называются «Установочный пакет». Как правило, это будет большой манильский конверт. При изготовлении панелей они нумеруются для указания места расположения панели в здании. Последовательность сборки обычно соответствует последовательности номеров на панели. Обратите внимание, что хотя некоторые панели могут выглядеть не по порядку, номера всегда будут соответствовать рисункам.Панели загружаются на грузовик, чтобы свести к минимуму неиспользуемое пространство.

См. технический бюллетень 0120.

---

Полевая резка

Исторически SIP изготавливались в полевых условиях. По мере того, как индустрия SIP развивалась, производители SIP стали намного лучше проектировать и нарезать пакеты SIP для удовлетворения потребностей клиентов. В то время как PorterSIPs особенно хорошо оснащен для точного проектирования, проектирования и резки SIP-панелей, панели все еще можно резать в полевых условиях. Если необходима резка панелей в полевых условиях, это можно сделать с помощью инструментов, обычно доступных строителю.Циркулярная пила, сабельная пила и ручные пилы могут выполнять все разрезы, необходимые для установки.

См. технический бюллетень 0901.

---

Подъем и такелаж

Наиболее распространенный способ подъема панелей крыши — использование подъемных плит. Их можно прикреплять и отсоединять с верхней стороны панели. Использование оборачивающей стропы на панелях может повредить края SIP, если они не заблокированы, их трудно освободить, и это не рекомендуется. Сквозное крепление с помощью рым-болтов, хотя и безопасное и эффективное, требует доступа к нижней стороне для присоединения и отсоединения.

Всегда используйте для подъема не менее двух точек. Установите две подъемные пластины примерно на 6″ O.C., ближе к верхней части SIP. Это обеспечит подвешивание панели под углом, соответствующим наклону крыши. При необходимости переместите подъемные пластины, чтобы они лучше соответствовали наклону крыши.

Прикрепите подъемные пластины винтами к верхней поверхности OSB. Используйте крупные шурупы №10 с полной резьбой, по 16 на пластину.

См. технический бюллетень 0705.

---

Установка стеновых панелей

Чтобы начать процесс установки, определите, какой угол использовать в качестве отправной точки.Найдите первую из двух панелей, составляющих этот угол. Затем установите угловую шпильку в конец этой первой угловой панели. Затем найдите соседнюю угловую панель и также установите угловую шпильку на соответствующий конец этой панели. Используйте строительный герметик, как указано на чертеже, и прибейте торцевые шпильки на место. См. деталь P-2. Продолжайте установку стеновых панелей, следуя деталям конструкции и работая последовательно вокруг здания. Установите шлицы и пиломатериалы перед стоячими стеновыми панелями, чтобы сэкономить время и упростить установку.

При необходимости измерьте расположение вертикальных электрических каналов на нижней пластине и с помощью сверла диаметром 1 дюйм просверлите отверстия размером с кабельный канал. Чтобы еще раз проверить, правильно ли ориентирована панель, с которой вы работаете, убедитесь, что горизонтальные кабельные каналы расположены в нижней части панели при ее установке.

Используйте строительный герметик на всех соединениях дерева с деревом и пенопластовый герметик на всех соединениях дерева с пеной. Обязательно дважды проверьте график крепежа для всех интервалов крепежа.Если какой-либо крепеж пропущен во время процесса установки, обязательно вернитесь и выполните все требования по креплению.

Дополнительную информацию см. в Техническом бюллетене 0900.

---

Установка панелей крыши

При установке кровельных панелей установщику будет полезно выполнить как можно больше подготовительных работ, пока панели еще находятся на земле. Установка пиломатериалов и пазов на панели на земле позволит более эффективно сэкономить время. Когда это применимо, несколько панелей можно собрать вместе на земле и поднять как единое целое.

Стальные подъемные пластины

, поставляемые Porter Corp, могут использоваться для подъема панелей с земли на место их установки на крыше. Подъемная пластина представляет собой стальную пластину, которая крепится к внешней поверхности OSB несколькими шурупами №10 с крупной резьбой для дерева и обеспечивает прочную точку для крепления ремней.

Для кровельных панелей важно, чтобы соединения панелей были хорошо герметизированы, чтобы предотвратить любую утечку воздуха, так как это может вызвать долгосрочные проблемы с целостностью панелей, не говоря уже о потере эффективности системы панелей.Детали конструкции, прилагаемые к каждой работе, показывают, как лучше всего герметизировать сборку SIP.

После установки панелей крыши убедитесь, что все панели прикреплены к балкам, фермам и несущим стенам конструкции. Когда кровельные панели полностью установлены, закреплены, а все зазоры заполнены герметиком из вспененного материала, необходимо как можно скорее применить пароизоляционную ленту и кровельный материал. Хорошая идея и настоятельно рекомендуется наносить рубероид на кровельные панели в тот же день, когда они установлены.

---

Электрический

В общем, строительство SIP проще, когда все запланировано заранее. Проводка в SIP ничем не отличается. Когда электромонтаж в SIP продуман заранее, а не запоздало, он будет намного быстрее и проще.

В стеновых панелях предусмотрены горизонтальные прорези на уровне 16″ (для розеток) и на уровне 44″ (для выключателей и розеток по высоте). Вертикальные желоба, расположенные под углом 4 фута по Цельсию, позволяют вертикально прокладывать провода через стеновые панели для доступа к местам выключателей и в других местах, если это необходимо, чтобы обеспечить возможность вертикальной проводки для электрика.
