Эти устройства пережили период скептического отношения к себе («игрушка для богатых») и постепенно становятся всё более популярными и доступными по цене. Увы, такое «погружение в народ» имеет свои минусы — всё чаще при использовании оборудования начинают проявляться ошибки, порой весьма дорогостоящие…

В последние годы количество компаний, занимающихся проектированием и установкой тепловых насосов, существенно увеличилось. Соответственно, возникает ряд проблем, когда отопительная система с тепловым насосом перестаёт работать или функционирует неэффективно. И тогда многие домовладельцы, столкнувшиеся с подобными неприятностями, выясняют, что цена такого «брака» оказывается порой непомерно высока и простой заменой оборудования не обойтись — придётся в буквальном смысле перепахивать весь участок, заново прокладывать сотни погонных метров трубы.

В такой ситуации домовладельцам можно только посочувствовать. Но, как говорится, их пример — другим наука. Каковы же причины неудачного использования качественного оборудования?

Все «косяки» можно разделить на две группы. Во-первых, это ошибки, совершаемые на этапе проектирования узлов системы отопления. Во-вторых, халатное исполнение монтажниками своей части работы.

3. Наконечник геотермального зонда изготовлен кустарным способом, с нарушением ряда требований. Он вряд ли сможет выдержать весь расчётный срок службы зонда 4. Коллектор геотермального контура выполнен из полипропиленовых труб, не предназначенных для этой цели 5. Компоненты и узлы смонтированы неаккуратно. Это может стать в дальнейшем причиной протечек и выхода из строя системы

Напомним, как устроены системы отопления на основе теплового насоса. Они забирают тепло от так называемых источников низкопотенциальной тепловой энергии, в качестве которых может выступать почвенный грунт, вода из водоёмов или атмосферный воздух. Тепловые насосы разделяются в зависимости от вида источника энергии и теплоносителя.

Наибольшее распространение получили тепловые насосы типов «грунт-вода» (то есть источником энергии служит грунт, тепло передаётся жидкому теплоносителю системы отопления — конечному тепловому контуру), «вода-вода», «воздух-вода», «воздух-воздух». Конструктивно это оборудование содержит два теплообменника.


Читайте также: Отопление дома тепловым насосом (схема работы)


Через первый проходит теплоноситель, соприкасающийся с источником низкопотенциального тепла, второй отдаёт тепло в дом, а между ними промежуточный теплоноситель — фреон, который передаёт холод в грунт или воду, а тепло в дом. Весьма распространённым источником низкопотенциального тепла является воздух, который можно использовать для теплообмена в неограниченных количествах.

Основной сложностью становятся не ошибки монтажа или некачественные материалы, а правильное выполнение теплотехнического расчёта с учётом особенностей оборудования. Особенно важен такой расчёт для грунтовых те-плообменных контуров из-за их низкой ремонтопригодности. Но у грунтовых насосов есть существенный плюс: коэффициент трансформации электрической энергии в тепловую — минимум 4. У тепловых насосов «воздух-воздух» и «воздух-вода» главной проблемой были малая производительность и полная неработоспособность «воздушников» при низких температурах наружного воздуха. Её удалось исправить только недавно, за счёт переменного объёма фреона в системе (введены дополнительные ресиверы) и впрыска горячего фреона внутрь компрессора для увеличения перегрева теплоносителя. Благодаря этим нововведениям, например, «воздушники» Mitsubishi Electric теперь способны работать при морозах до -28 °С и ниже (в Волгоградской области они функционировали при -36 °С), причём минимальный коэффициент составляет 2, а средний 4.

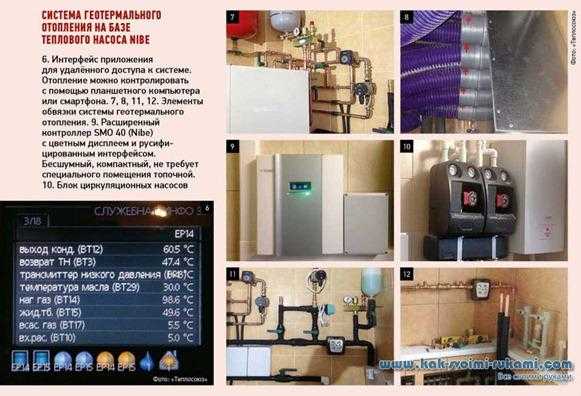

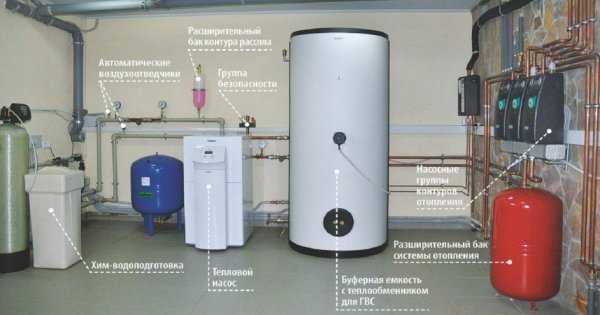

СИСТЕМА ГЕОТЕРМАЛЬНОГО ОТОПЛЕНИЯ НА БАЗЕ ТЕПЛОВОГО НАСОСА NIBE
6. Интерфейс приложения для удалённого доступа к системе. Отопление можно контролировать с помощью планшетного компьютера или смартфона. 7,8,11.12. Элементы обвязки системы геотермального отопления. 9. Расширенный контроллер SMO 40 (Nibe) с цветным дисплеем и русифицированным интерфейсом. Бесшумный, компактный, не требует специального помещения топочной. 10. Блок циркуляционных насосов


Читайте также: Установка теплового насоса для отопления дома


КАЖДЫЙ УЗЕЛ ВАЖЕН ПО-СВОЕМУ

Неправильно спроектированная система отопления с тепловым насосом будет либо недостаточно мощной, либо несбалансированной по мощности основных узлов. В первом случае она не обеспечит дом необходимым количеством тепла.

Во втором случае, когда, например, неудачно подобран наружный контур теплообменника (нитки трубопровода расположены слишком близко друг к другу или находятся на неподходящей глубине), возникает опасность замораживания трубопровода

Грунтовый теплообменник — один из ключевых элементов, с устройством которого чаще всего возникают проблемы. Он состоит из длинных (несколько сотен метров) нитей трубы (обычно используется более дешёвая пластиковая), сложенной кольцами в траншеи или помещённой в одну или несколько скважин. Грунтовый теплообменный контур почти неремонтопригоден, и если возникает утечка теплоносителя из-за механического порыва трубы или её плохого качества либо по иной причине, то нитку теплообменника нужно глушить с потерей части производительности или менять.

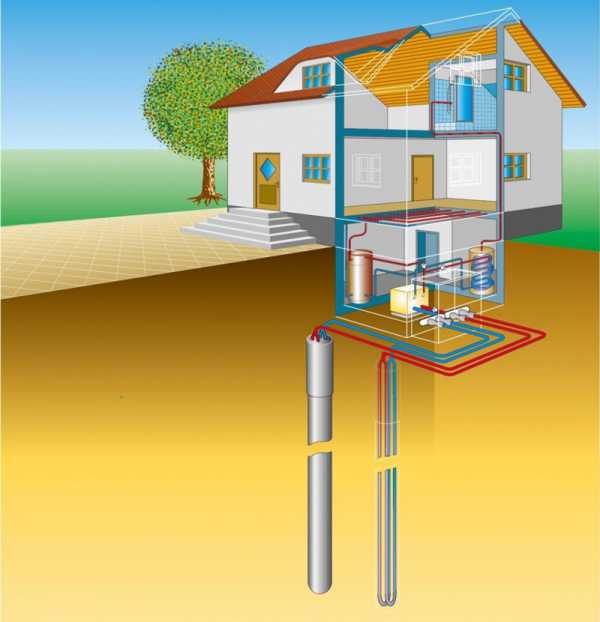

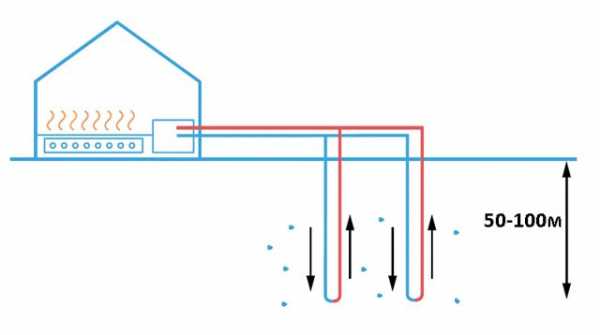

Преимущество вертикальных скважин, в которые погружаются геотермальные зонды, — компактность. Они требуют минимум места и обычно используются в тех случаях, когда нет воз можности отвести большую площадь (от шести соток и больше) под горизонтальный коллектор, над которым нельзя возводить постройки и сажать растения с развитой корневой системой.

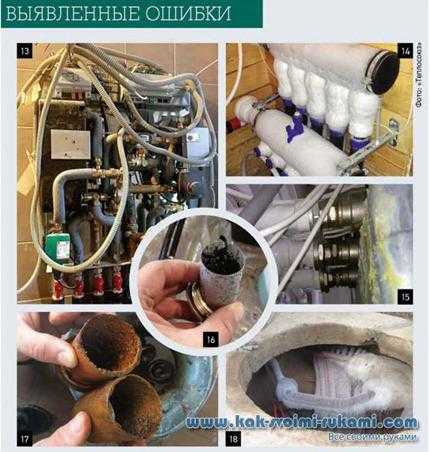

13. Элементы обвязки смонтированы хаотично. Это затруднит обслуживание системы. 14, 18. Ошибки проектирования и их наглядное воплощение. Так выглядит «замороженный» геотермальный контур. Его будет непросто привести в рабочее состояние. 15. Желтоватые потёки на корпусе говорят об утечке теплоносителя и разгерметизации системы. 16. Осадок на сетчатом фильтре свидетельствует об отсутствии сервисного обслуживания. 17. Металлические части не были защищены от коррозии

Для обустройства скважин достаточно нескольких квадратных метров площади, глубина бурения составляет 70-100 м.

Кроме того, температура в скважинах постоянна, что позволяет тепловому насосу работать более эффективно. Поэтому скважинный коллектор предпочтительнее, если тепловой насос используется и в тёплое время года, в составе систем пассивного или активного охлаждения.

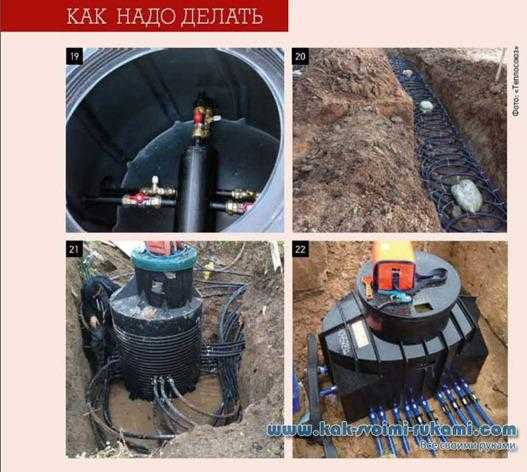

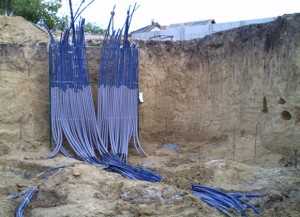

19. Нити обвязки выведены в герметичный коллектор-колодец, изготовленный из полиэтилена. Здесь они круглый год доступны для сервисного обслуживания.

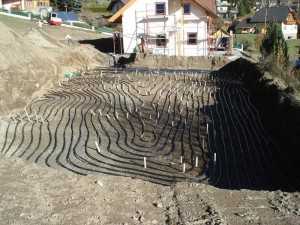

20. Устройство горизонтального контура теплообменника. Трубопровод укладывают в виде колец, расположенных на одинаковом расстоянии друг от друга. 21, 22. Варианты обустройства коллектора грунтового теплообменного контура. При высоком уровне грунтовых вод и большой глубине размещения коллектора (свыше 2 м) следует заякорить пластиковую конструкцию, прикрепив её к массивной бетонной плите

Неправильный расчёт (недостаточная длина контура) может привести к постепенному, сезон за сезоном, понижению температуры в скважинах, а также стать причиной бесповоротного замерзания геотермального теплообменника и фунта вокруг него. Зачастую не учитывают взаимного влияния скважин. Стандартное расстояние — 10 м. при глубине скважины более 60 м. Если они расположены на расстоянии менее 8-10 м друг от друга, то следует увеличивать глубину и количество скважин, чтобы обеспечить необходимый уровень отдачи энергии.

Преимуществом горизонтального контура, по сравнению со скважинами, является более низкая стоимость. Контур укладывают на глубине 0,8-1,4 м, поэтому не нужно использовать буровую технику, однако он занимает достаточно большую площадь, возможности последующего полезного использования которой ограничиваются устройством декоративного газона, насыпных дорожек, грядок, посадкой кустарника.

К ошибкам проектирования горизонтального контура, помимо неадекватной длины, относится недостаточная глубина его укладки. При малой глубине окружающая среда слишком сильно влияет на температуру теплоносителя. В результате к концу отопительного сезона может значительно снижаться температура контура и падать эффективность работы оборудования. Из-за слишком большой глубины укладки контура грунт вокруг теплообменника не успевает прогреться за лето. Стоит упомянуть об одном из ошибочных мнений, что коллектор следует укладывать ниже глубины промерзания грунта. На самом деле коллектор должен быть расположен так, чтобы получить как можно больше тепла из окружающей среды, максимизировать отдачу от нагрева грунта теплом солнца, дождевой воды и т. д. Неправильная эксплуатация территории, под которой расположен горизонтальный коллектор, тоже способна привести к сбоям в работе системы. Над коллектором нельзя возводить постройки, класть асфальт или тротуарную плитку. Если геотермальный теплообменник окажется под «крышей», то может возникнуть ледяная линза, образованная замёрзшим теплообменником и грунтом вокруг него.

ОПАСНОСТЬ ЗАВЫШЕННЫХ ОЖИДАНИЙ

Каковы распространённые ошибки при проектировании системы отопления с тепловым насосом? Очень часто при расчётах указывают все величины

без запаса. Например, если расчётный теплосъём для грунтового коллектора составляет 20-30 Вт с погонного метра (а не 50-100 Вт, как пишут в рекламных проспектах), то при расчёте его принимают как 30 Вт. Соответственно, выбирают и «самое удобное» значение для расчёта.

Аналогичные просчёты совершаются и при выборе теплового насоса. Например, вместо модели мощностью 24 кВт устанавливают устройство мощностью 17 кВт. В результате насос не справляется в пиковые нагрузки.

Характерной ошибкой является использование методик расчёта, выполненных по западноевропейским нормативам. Всё-таки зима у нас более холодная и продолжается дольше, чем, скажем, в Германии. Для расчёта должны применяться нормативы, соответствующие климатическим особенностям региона строительства

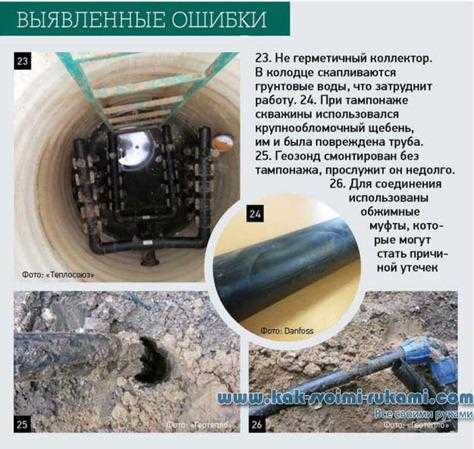

23. Не герметичный коллектор. В колодце скапливаются грунтовые воды, что затруднит работу. 24. При тампонаже скважины использовался крупнообломочный щебень, им и была повреждена труба. 25. Геозонд смонтирован без тампонажа, прослужит он недолго. 26. Для соединения использованы обжимные муфты, которые могут стать причиной утечек.

МНЕНИЕ СПЕЦИАЛИСТА

Специалистами компании «Данфосс» разработано специальное программное обеспечение, позволяющее автоматизировать расчёт геотермального теплообменника и минимизировать риск возникновения ошибок. Глубина скважин, длина коллектора, поправки на взаимное влияние элементов теплообменника рассчитываются, исходя из их взаиморасположения, особенностей распределения температуры в грунтах различной природы и конфигурации земельного участка. В результате нередко оказывается, что необходимое для правильной работы системы количество скважин или площадь и длина коллектора оказываются больше тех, что обычно предлагают проектировщики. Но при этом мы гарантированно получаем ожидаемый результат. Не стоит пренебрегать возможностью автоматизации расчётов, ведь срок эксплуатации геотермального теплообменника достигает 50-80 лет.


Читайте также: Тепловой насос: схема устройства, окупаемость цена и принцип работы в вопросах и ответах


УПРОСТИМ МОНТАЖ ТЕПЛОВОГО НАСОСА?

Отечественные строители иной раз безответственно подходят к монтажу узлов системы отопления. Притом что установка теплового насоса не представляет сложности, особенно если речь идёт о моделях последнего поколения.

Многие зарубежные производители предлагают полностью собранные тепловые насосы «для сантехников». Такие насосы есть у NIBE, Mitsubishi Electric, Danfoss. Скажем, Mitsubishi Electric представляет моноблок, который содержит все элементы, включая теплообменник «фреон-вода». Монтаж такого оборудования заключается в его установке на твёрдом основании, подключении к электричеству и проводке труб от коллектора «тёплого пола». Хотя и здесь иногда находится место для «творчества». Так, например, монтажники подчас делают подпитку от водопровода к грунтовому теплообменнику, что категорически запрещено.

Вообще, многострадальному грунтовому теплообменнику «достаётся» чаще всего. Один из самых распространённых промахов—занижение проходных диаметров трубы. Порой экономят и на материалах. Для фунтовых теплообменников повсеместно применяется полиэтилен, который хорошо переносит отрицательные температуры. А вот использование полипропилена — грубейшая ошибка.

Для соединений отрезков трубопровода необходимо выбирать только соответствующие элементы, предназначенные для подземного монтажа, и надёжные технологии, такие как элек трофузионная сварка. Типичный просчёт — применение дешёвых компрессионных фитингов, дающих течь через пару лет эксплуатации.

Очень важно правильно тампонировать скважины, чтобы зонд имел хороший термический контакт с грунтом. Для этой цели скважины с установленным зондом заполняют смесью, теплопроводные характеристики которой не хуже, чем у грунта. Бентонит, популярный материал для тампонажа стволов скважин, в данном случае не подходит, так как обладает теплоизолирующими свойствами. Рекомендуется заполнять скважины песком с небольшой примесью бентонита и цемента. А вот применение обломочных пород с острыми краями (например, щебня) следует исключить.

ТИПИЧНЫЕ ОШИБКИ ПРИ ОБУСТРОЙСТВЕ СИСТЕМ ОТОПЛЕНИЯ С ТЕПЛОВЫМ НАСОСОМ

Ошибка

Последствие

Способ исправления

Недостаточная длина трубопровода первичного контура теплообменника

Замораживание теплоносителя в трубопроводе

Перекладка теплообменника или устройство дополнительного контура

Занижение диаметра трубы контура теплообменника

Недостаточная мощность системы

Перекладка

теплообменника

Слишком близкое расположение скважин или ниток трубопровода теплообменника

Замораживание теплоносителя в трубопроводе

Перекладка теплообменника или устройство дополнительного контура либо скважины

Использование полипропиленовых труб, компрессионных фитингов

Утечка теплоносителя

Перекладка теплообменника

Устройство над горизонтально расположенным контуром сооружений, препятствующих доступу тепла с поверхности земли

Замораживание теплоносителя в трубопроводе

Демонтаж сооружений

МНЕНИЕ СПЕЦИАЛИСТА

На этапе проектирования определяют требуемую мощность теплового насоса, а также тепловой баланс здания — необходимое количество тепла и холода (в летний период). При расчёте нужно использовать фактические характеристики грунта, его теплопроводность и теплоёмкость. Также следует учесть интенсивность выкачивания и закачивания энергии (отбор/сброс тепла), чтобы удержаться в заданных параметрах при пиковых нагрузках.

Понижение или повышение температуры в грунте в зарубежных руководствах строго регламентировано (в Германии, например, действует норматив VDIA640). Для устойчивости системы расчёт выполняют с перспективой на 25-50 лет. Геотермальные зонды выбранного типа должны иметь достаточное термическое сопротивление (площадь теплообмена, применяемый материал). Необходимо учитывать геометрию геотермального контура.

При больших массивах находящиеся внутри зонды получают значительно меньше энергии, чем периферийные. Так как термическое воздействие на грунт наблюдается в радиусе Д-5 м от зондов, их следует размещать таким образом, чтобы отсутствовало взаимовлияние.

© Автор: Борис Безель

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100%

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для…
  • Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса…
  • Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады…
  • Как своими руками приготовить средства от вредителей сада и огорода – народные средства Настои и отвары от вредителей…
  • Современные источники света вместо лампочек Чем осветить дом вместо лампочек…
  • Укладка лаг для пола – таблица расчета Как рассчитать толщину досок и…
  • Лесная земля – заготовка и смеси своими руками Как приготовить листовую землю +…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Тепловой насос под ключ. Этапы монтажа и цена.

    Наша компания уже осуществила более 940 установок тепловых насосов и готова предложить Вам проектирование и монтаж высококлассными специалистами имеющими огромный опыт в монтаже тепловых насосов.

    Расчет геотермальной системы отопления — самый важный этап осуществляемый перед монтажем теплового насоса. Так как от правильного расчета и проекта будет зависеть вся работа будущей системы и на прямую влияет на эффективность и срок службы системы.

    Подробнее про тепловой насос и производителей можно узнать у наших менеджеров позвонив по телефону или оформив заявку онлайн.

    Монтаж не требует согласований в госслужбах Срок окупаемости 2-4 года Экологически безвреден и пожаробезопасен На 1 кВт затраченной электроэнергии выдает 5 кВт тепла

    Основные этапы расчета (подбора) тепловых насосов:

    1. Расчет теплопотерь (тепловой расчет)
    2. Подбор теплового насоса по мощности, расчет наружного коллектора (вертикальный или горизонтальный)
    3. Спецификация и комплектация оборудования исходя из потребностей заказчика (отопление, охлаждение, теплые полы, солнечный коллектор, бассейн)
    4. Расчет потребляемой электроэнергии и ожидаемой экономии за счет использования теплового насоса
    5. Выполнение графической части

    Закажите проектирование и монтаж теплового насоса под ключ сейчас!

    Станьте еще одним счастливым обладателем инновационной и экономичной системы отопления, кондиционирования и ГВС. Начните экономить прямо сейчас! Звоните (495) 229-85-86


    огромный опыт по реализации проектов установки тепловых насосов под ключ   максимально возможный срок гарантии   оперативный монтаж под ключ

    Этапы установки тепловых насосов:

    1.Подготовительные работы (разбивка участка под геотермальное поле) разметка участка под бурение скважин, разметка участка под горизонтальный коллектор.

    Монтаж теплового насоса

    2.Бурение скважин и загрузка геотермального зонда, или удаление грунта и укладка труб наружного контура.

    Установка теплового насоса под ключ

    3. Раскладка труб и обвязка распределительного колодца (коллектора)

    4.Заправка теплоносителем наружного коллектора (опресовка системы)

    5.Обвязка теплового насоса (монтаж котельной)

    6.Монтаж системы отопления (теплые полы, радиаторы, водоснабжение -ХВС, ГВС)

    7. Электромонтажные работы и пуско-наладка

    Цена установки теплового насоса под ключ

    Стоимость монтажа теплового насоса

    Стоимость монтажа теплового насоса индивидуальна для каждого объекта и зависит от ряда факторов, таких как:

    • Регион нахождения объекта где будет происходить монтаж теплового насоса (климатическая зона)
    • Особенности грунта
    • Близость грунтовых вод
    • Глубины возможного бурения под установку теплового насоса
    • Типа тепловго насоса (геотермальны, воздушный)
    • Особенности дома и требуемого уровня комфорта и автоматики

    Все эти факторы существенно сказываются на стоимости монтажа теплового насоса и самого оборудования

    Для определения стоимости установки теплового насоса под ключ нам необходимо получить от Вас некоторые данные. Для этого просим Вас заполнить опросный лист для подбора тепловго насоса и заполнить теми данными, которые Вы знаете либо свяжитесь с нами по телефону (495) 229-85-86 (доб. 508)

    Стоимость теплового насоса под ключ

    Площадь помещения Дом 100 м2 Дом 200 м2 Дом 300 м2
    Минимальная стоимость (оборудование + установка) от 550 000 руб от 700 000 руб от 900 000 руб
    Стоимость отопления 1500 р/мес. 2500 р/мес. 3200 р/мес.

    www.pea.ru

    Монтаж тепловых насосов и систем отопления — Компания «Тепло Земли»

    Каждая модель теплового насоса (ТН) имеет различный набор встроенного оборудования и технических характеристик. Это необходимо учитывать при проектировании, как схемы монтажа самого ТН, так и сопутствующего оборудования.

    Так, в простейших моделях ТН отсутствуют магистральные насосы для перекачки теплоносителя холодного и теплого контуров, не предусмотрено никакого оборудования для работы с системой горячего водоснабжения, максимальная температура на выходе может составлять не более +45 градусов Цельсия.

    Для создания системы отопления и горячего водоснабжения без излишних материальных затрат необходимо тщательное проектирование и правильная установка всей системы и каждого её элемента. Это позволит удовлетворить соответствующие потребности проживающих в доме людей.

    Рассмотрим основные вопросы, которые необходимо обсудить до начала проектирования системы и принять по ним взвешенное решение.



    1. Использование теплового насоса в системе отопления.

    Чем меньше разница температур между теплоносителями холодного и горячего контуров, тем выше эффективность системы отопления (именно поэтому воздушные ТН в Средней полосе России неэффективны). Наиболее выгодно и удобно использовать теплые полы, фанкойлы (вентиляторные доводчики) или их комбинацию. Применение традиционных радиаторов отопления также возможно, но надо иметь в виду, что: либо придется понести дополнительные разовые затраты и установить примерно в 1,5-2 раза больше секций, либо использовать высокотемпературный ТН, поддерживать в системе максимальную температуру и мириться с более высокими ежемесячным тратами на электроэнергию.



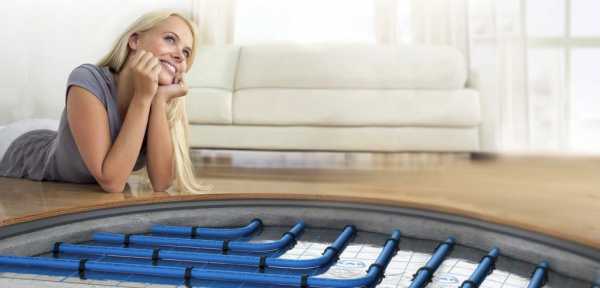

    Теплые полы.

    Наибольшее распространение получили следующие материалы для труб теплого пола:

    1. Сшитый полиэтилен.
    2. Гофрированная нержавеющая труба.
    3. Медная труба

    Полиэтилен и гофрированная труба, как и многие стройматериалы в наше время имеют достаточно большой разброс по ценам, но цены достаточно близки, и на рынке можно найти «нержавейку» дешевле полиэтилена и наоборот. На наш взгляд, полиэтилен наиболее прост и универсален в установке.

    «Нержавейка» сильно выигрывает по теплофизическим свойствам, но более требовательна к монтажу и не терпит некоторые конструкционные материалы в качестве «близких соседей».

    Основной недостаток меди – её дороговизна.

    Кстати, существует широко распространённое заблуждение, что теплый пол не для деревянных или каркасных строений. В наше время это уже не так. «Сухие» технологии позволяют монтировать теплый пол на деревянных и любых других «легких» перекрытиях.



    Фанкойлы

    Потолочный фанкойлНастенный фанкойл

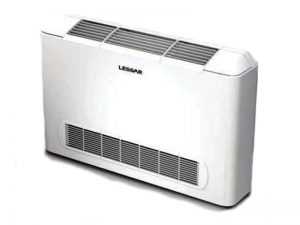

    Часто используются настенные и кассетные (потолочные) фанкойлы. Настенные фанкойлы используются гораздо чаще, т.к.  конструкция допускает их использование, как на стене (вместо привычных радиаторов отопления), так и на потолке (вместо внутреннего блока кондиционера сплит системы).

    Основной и очень существенный бонус от использования фанкойлов – это возможность использования его в качестве кондиционера в летнее время, при этом, для достижения одинаковой мощности охлаждения, затрачивается на порядок меньше электроэнергии. Экономия происходит за счёт того, что электроэнергия в фанкойле тратится только на работу вентилятора, а холод поступает бесплатно из холодного контура теплового насоса.



    Радиаторы отопления

    При подключении радиаторов надо учитывать, что в системе ТН совершенно неагрессивная жидкость , в отличие от теплоносителя в многоквартирных домах с центральным отоплением,  и можно использовать не биметаллические радиаторы, а алюминиевые.





    1. Использование теплового насоса в системе горячего водоснабжения.

    С точки зрения энергетической эффективности, использование ТН в системе горячего водоснабжения (ГВС) является предпочтительным, т.к. снижаются расходы на нагрев воды. Ряд моделей имеют либо встроенный отдельный теплообменник, либо встроенный контроллер.  Контроллер поочередно направляет более горячую воду (до 65°C)  в систему ГВС, а более холодную (от 42-45°C) в систему отопления. Можно использовать встроенную накопительную ёмкость для прямого подключения к системе ГВС. Вне зависимости от встроенного оборудования, наиболее приспособленными к использованию в системе ГВС являются высокотемпературные модели ТН (с максимальной температурой подачи 62°C и выше).

    Для корректного выбора схемы ГВС нужно представлять, какой ежемесячный расход горячей воды вы планируете. Это можно рассчитать по строительным нормам или лучше определить по счётчику в квартире. Может оказаться, например, что предпочтительнее установить ТН с дополнительным теплообменником, а затем электрический водонагреватель для дополнительного нагрева воды до нужной температуры, чем тратиться на более дорогую модель ТН.

    teplo-zemly.ru

    Особенности монтажа тепловых насосов

    Тепловой насос забирает энергию у окружающей среды и перенаправляет ее на обогрев здания. В зависимости от типа насоса тепло может забираться либо из грунта, либо из водоема (колодца), либо из воздуха.

    О видах тепловых насосов подробнее можно узнать здесь.

    Специалисты рекомендуют для климатических условий Украины применять геотермальные (скваженные) рассольно-водяные тепловые насосы. Нужно учитывать, что монтаж теплообменника из труб у таких насосов сопоставим по стоимости с самой аппаратуры.

    Также важно соблюсти мощностные показатели теплообменника, и не пытаться сэкономить. Для дома с удельной тепловой нагрузкой в 50 Вт /м ( нормально-утепленного) потребуется до 12 кВт энергии на обогрев. Это означает, что длина скважин с тепловыми трубопроводами должна составить 180 метров (3 сважины по 60 метров).

    Необходимо соблюсти и расстояние между скважинами не менее 6 метров, иначе грунт в районе забора тепла будет промерзать и должной регенерации тепла в грунте происходить не будет, а тепловая установка станет не эффективной.

    Также важно для системы со скважинами выполнить качественный тампонаж скважин с теплообменником специальным теплопроводящим материалом, без оставления пустот.

    Нужно принять во внимание что мощность обычного теплового насоса (10-12 кВт) будет не достаточной, если у здания большие теплопотери (свыше 60 Вт/м), вследствие недостаточного утепления, некачественных окон и дверей. В этом случае тепловой насос не поможет. Для высокотемпературной системы отопления, с температурой теплоносителя более 50 град, тепловой насос применяться не может. Оптимальная рабочая температура на выходе из теплового насоса – 35 – 45 град, что подходит для системы теплого водяного пола.

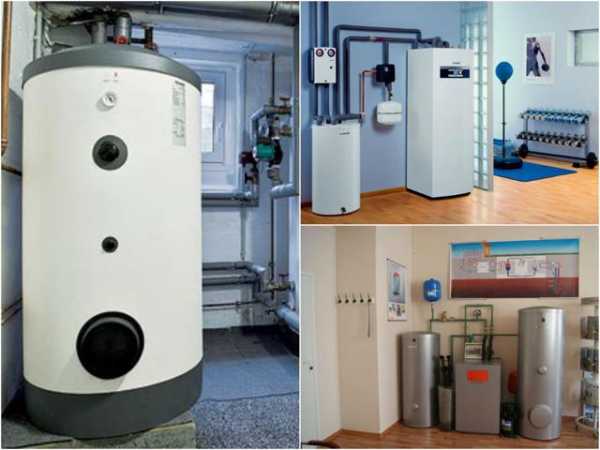

    Оснащение котельной теплового насоса

    Тепловой насос – весьма сложная система. Для его монтажа потребуется привлечение множества специалистов. Потребуются:

    • теплотехники, которые составят проект всей конструкции и проконтролируют ее монтаж. При этих работах рассчитываются тепловые потери здания, необходимая мощность насоса, длина и расположение теплового контура, объем бойлера, характеристики теплого пола в здании, тип отопительных радиаторов и др.
    • бурильщики – определяют тип грунтов, бурят скважины, тампонируют их, прокладывают подземные коммуникации.
    • экскаваторщики – в случае прокладки грунтового теплообменника производят выемку грунта, а также делают траншеи для подводящих коммуникаций.
    • водолазы – в случае укладки трубопровода в водоем.
    • электрики – обеспечивают подключение всей системы, работу электрических защит.
    • сантехники – монтируют (подключают) оборудование в котельной, монтируют отопительную систему дома.
    • если система теплого пола еще не готова, то потребуется также выполнить весь комплекс работ по ее монтажу, с привлечением теплотехников, бетонщиков и т.д.


    Для выполнения этих работ нужно заключить договор с одной организацией (подрядчиком), имеющей в своем составе соответствующие отделы, а также сертификаты, лицензии на подобные работы и монтаж оборудования от производителя.

    Также полезно знать некоторые особенности монтажа теплового насоса.

    1. Возможно предложение от организации о монтаже весьма дешевого теплонасоса. Скорее в этом кроется уловка по привлечению клиента. Нужно иметь в виду что обеспечение необходимой мощности находится в приоритете перед стоимостью. Дешевое оборудование и низкая стоимость работ как правило не обеспечат достаточной мощности. Подрядчик компенсирует ее вставкой дополнительных нагревательных тенов на электричестве. Что экономически крайне не выгодно, фактически дом будет отапливаться электричеством напрямую.
    2. Для большинства тепловых насосов потребуется трехфазное элеткропитание, о чем нужно позаботится заранее. Но отдельные модели могут работать и на напряжении 220 В.
      Необходимо предусмотреть отдельный вывод электропитания со своими защитами для мощных потребителей теплового насоса. Обязательно применение УЗО. Потребуется бесперебойное питание с применением аккумуляторов.
    3. Необходимо точно знать и проконтролировать длину коллекторного трубопровода, а также критическое расстояние между витками.
    4. Соединение трубопроводов лучше выполнить электросварными муфтами, как более надежными по сравнению с резьбовым соединением.
    5. Трубопроводы, проложенные от коллектора к дому требуют отдельной теплоизоляции. Возможен вариант, когда участки коллекторного трубопровода соединяют в специальных оборудованных приямках на улице, а в дом поступают лишь две трубы – прямая и обратная подачи.
    6. Котельная оборудуется таким образом, что бы был обеспечен свободный доступ ко всему оборудованию. Там же должны быть вытяжная вентиляция, надежный пол выдерживающий вибрации, дренаж с расчетом на возможное затопление, обеспечена чистота помещения.
    7. Система отопления дома рассчитывается на работу при низкой температуре носителя. Тепловой насос наиболее эффективно работает при выдаче теплоносителя с температурой +45 град С. Возможен подъем температуры до 65 град С.
      Наиболее эффективно применение системы водяного теплого пола, которому как известно требуется температура носителя порядка +35 град С, а также применение панельных низкотемпературных радиаторов с увеличенной площадью.

    stroy-block.com.ua

    устройство насоса, его установка и свойства

    В настоящее время тепловые насосы — это самая распространенная система теплоснабжения для отопления помещения. Потому что именно насосная установка обладает высокой эффективностью работы и имеет достаточно простую конструкцию. Рассмотрим в данной статье, как работает тепловой насос для отопления дома во избежание недоразумений после монтажа.

    Принцип работы теплового насоса

    Разберем общий принцип работы теплового насоса для отопления дома. Для образования тепла в насосе встроен внутренний контур, по которому движется хладагент, соединенный с трубами в доме при помощи специального теплообменника. Так же функционирует внешний контур, отвечающий за образование тепла от внешнего источника.

    Разберем по пунктам, как работает отопление с помощью теплового насоса:

    1. внешний контур генерирует тепловую энергию, которую поглощает хладагент, находящийся в газообразном состоянии. А температура газа, поднявшаяся до +10ºС, уже будет оптимальна для начала процесса работы;
    2. любой вид тепловых насосов имеет составную часть в виде компрессора. При повышении давления хладагент превращается в воду. При этом температура воды достигает +65ºС;
    3. теплообменник в свою очередь отдает тепло воде, находящейся в этот момент в системе отопления;
    4. процесс, описанный выше, происходит заново, потому что дроссельный клапан и капельник понижают давление. От этого хладагент опять переходит в газообразное состояние.

    Рассмотрев принцип работы теплового насоса для отопления, становится ясно, что никаких сложностей нет в этой системе обогрева.

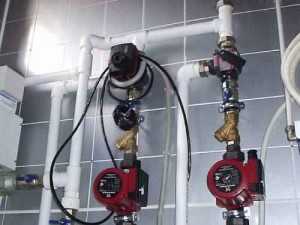

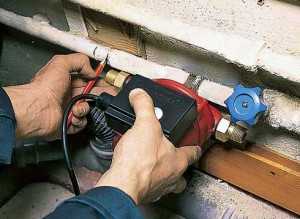

    Установка насосов

    Многие задаются вопросом, насколько эффективно можно использовать тепловые насосы для отопления дома. При установке важно знать, что в большинстве случаев эту систему устанавливают как вспомогательную к основной системе отопления. Из этого следует, что у большинства людей в домах работают два насоса в системе отопления одновременно. Очень редко такую установку монтируют своими силами, потому что нужно произвести точные и сложные расчеты, а это займет немало времени. Легче прийти в магазин и приобрести тепловой насос, изготовленный на заводе.

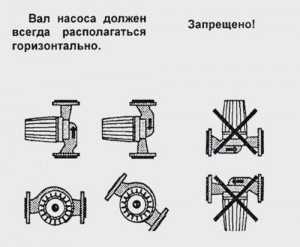

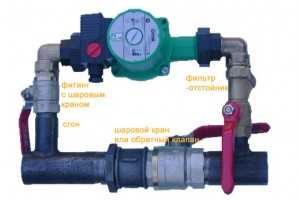

    И лучше воспользоваться услугами специалиста, потому что установка насосов в системе отопления предполагает наличие определенных знаний в данном вопросе. Можно осуществить все работы самостоятельно, но если установка насоса отопления займет больше времени, чем предполагалось, то заводской брак купленной в магазине системы вряд ли будет виновником в данной ситуации. Как происходит монтаж теплового насоса можно прочитать здесь.

    Технические характеристики

    По техническим характеристикам насос для батареи отопления гарантирует бесперебойную работу в диапазоне температур от -30º до +35º. Производители позаботились о том, чтобы их устройство насоса для отопления работало и в холод, и в жару. Отличным примером для этого служит насос для отопления Dab, который будет обеспечивать тепло в доме год за годом. Перед покупкой отопительной системы покупателя предупреждают о том, что насос отопления шумит, для того чтобы не возникало недоразумений.

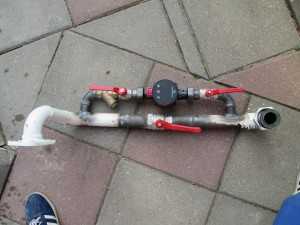

    Нередко заказчики обращаются с жалобами на неисправности циркуляционного насоса отопления после приобретения и последующего монтажа. Необходимо знать, что если гудит насос отопления, то скорее всего виновата газовая служба по установке системы.

    Обязательно вызовите специалиста, чтобы подтвердить опасения или их опровергнуть.

    Виды тепловых насосов

    В основном в домах большинства людей «поселились» 2 вида тепловых насосов. Это компрессионный и абсорбционный насосы. Компрессионный использует для работы механическую и электрическую энергию. Абсорбционный насос имеет более сложную конструкцию, но зато является более экономичным, потому что передает тепло, образовавшееся за счет самого источника тепла.

    В зависимости от источника тепла тепловые насосы подразделяются на следующие категории:

    • геотермальный – из названия можно догадаться, что энергия черпается из недр земли, а также из наземных и подземных водных источников;
    • воздушный – энергия берется из окружающей среды;
    • тепловой насос по забору вторичного тепла. Устанавливается обычно на промышленных предприятиях. Потому что использует тепло из стоков канализации и центрального отопления, т. е. ненужное.

    По видам теплоносителя насосы классифицируются на след типы: земля, вода, воздух, в некоторых случаях допускаются их сочетания между собой.

    Геотермальные насосы и их разновидности

    Такой вид теплового насоса, как геотермальный подразделяется в свою очередь на закрытый и открытый тип. Система открытого типа предполагает, что вода возвращается в недра земли, после того как становится отработанной в системе отопления. Эта система идеальна для большого количества чистой воды. Но стоит учитывать, что использование этого типа не должно противоречить законодательству по охране окружающей среды.

    Закрытые системы отопления делятся следующим образом:

    1. геотермальный с горизонтальным расположением (коллектор размещен на глубине в допустимых пределах около 1,5 метров) – самый хороший способ для незанятых земельных площадей в больших масштабах;
    2. геотермальный с вертикальным расположением (коллектор размещен на глубине до 200 метров в специально пробуренной скважине) – распространенный тип при использовании неровной гористой местности;
    3. геотермальный с водным расположением (коллектор закладывается чаще всего кольцами, как в горизонтальном типе, но ниже уровня промерзания воды в водоеме) – может быть ограничен только максимальной глубиной в разных местах установки и отсутствием достаточного количества воды в водоеме.

    Правильный подбор и установка теплового насоса своими руками

    Перед установкой будет обязательным исследование и тщательное изучение земельного участка, который имеется в распоряжении для монтажа теплового насоса.

    Лучше всего, если на участке имеется водоем, это значительно уменьшит объем земляных работ.

    Но даже если нет, то можно использовать воздушный насос в том месте на участке, где постоянно ветрено.

    Но самым распространенным является тепловой насос с использованием энергии земли. В этом виде монтажа допустимо использовать специальные зонды или коллектор. Что лучше выбрать напрямую зависит от участка. Если площадь небольшая, установите зонды, а если позволяет масштаб, то отличным вариантом для установки теплового насоса станет коллектор.

    Системы различаются, поэтому нужно разобраться подробнее с этим вопросом перед установкой.

    • Если выбран способ, при котором устанавливаются зонды, то лучше учесть сразу, что своими силами произвести установку не получится. Это связано с тем, что при работе данного типа используется спецтехника по бурению скважин глубиной 100 м и диаметром около 20 см. Потом в них и будут помещены зонды. А количество таких скважин на участке будет зависеть от его площади.
    • Самым оптимальным способом является горизонтальный насос. Выкапывается траншея на 1,5 м глубиной или больше. Затем прокладывается трубопровод. Тепловой насос в данном случае использует энергию земли и работает бесперебойно и эффективно.
    • Коллектор с использованием водоема не доставит никаких хлопот. В этом случае допустима самостоятельная сборка. В готовом виде коллектор транспортируется доступными средствами на самую середину водоема и опускается на дно.
    • Если все перечисленные способы установки не доступны по каким-либо причинам, то стоит задуматься о воздушном насосе на том месте земельного участка, где часто бушует ветер. Единственным обязательным условием, будет то, что устанавливается насос на расстоянии не больше 20 м от дома.

    Заранее необходимо составить схему установки, что значительно облегчит работу в дальнейшем и поможет сэкономить время. У каждого типа тепловых насосов есть свои плюсы и минусы. Стоит тщательно обдумать все «за» и «против» перед тем, как сделать выбор. Как подобрать насос для отопления мы уже писали здесь. В заключении хочется отметить, что именно тепловые насосы завоевали большую любовь потребителей по той причине, что работа тепловых насосов для отопления дома не требует вложения дополнительных денежных средств и считается самой эффективной.

    spetsotoplenie.ru

    Тепловые насосы для отопления дома. Принцип работы

    Традиционные системы отопления становятся все менее выгодными и утрачивают свою актуальность. Сжигание газового или жидкого топлива в котлах, как никогда прежде, отягощает бюджет. Существенной экономии можно достичь, если использовать  тепловые насосы для отопления дома. В них заложен принцип потребления бесплатной природной энергии, которая повсюду. Ее нужно только взять.

    Эффективность вложений

    Сжиженный газ и дизельное топливо не могут соперничать с тепловыми насосами ни по текущим затратам, ни по комфорту эксплуатации. Использование для отопления твердого топлива трудно поддается автоматизации и требует больших трудозатрат. Электроэнергия комфортный, но дорогой вид энергии. Для подключения электрического котла нужна отдельная мощная линия. До сих пор в отечественных условиях природный газ оставался наиболее востребованным и удобным видом топлива. Но он имеет ряд недостатков:

    1. Оформление разрешений.
    2. Согласование проекта в контролирующих органах и с соседями.
    3. Часть операций по врезке и подключению могут выполнять только уполномоченные организации.
    4. Периодическая поверка счетчика.
    5. Ограниченное распространение сети и удаленность точек подключения.
    6. Высокие затраты на прокладку питающей линии.
    7. Газоиспользующее оборудование является источником потенциальной угрозы и требует регламентированного контроля.

    Существенным недостатком теплового насоса можно считать только высокие капитальные вложения на этапе закупки оборудования и монтажа. Цена стандартной отопительной системы на тепловом насосе с геотермальным теплообменником складывается из стоимости работы бурильщиков и специфического оборудования с монтажом. В комплект входят:

    • тепловой насос;
    • комплект зондов;
    • пропиленгликоль;
    • бойлер косвенного нагрева для горячей воды;
    • комплект насосного оборудования и автоматики.



    Работы выполняются квалифицированным персоналом с профессиональным инструментом. Несколько более высокие первоначальные затраты уравновешивается серьезными достоинствами:

    1. Теплонасосная установка очень экономична, что позволяет окупить дополнительные затраты всего за несколько сезонов.
    2. Есть широкие возможности для реализации гибкого автоматизированного управления с минимумом обслуживания.
    3. Комфорт использования.
    4. Хорошая приспособленность для установки в жилых помещениях, благодаря эстетичному и современному дизайну.
    5. Охлаждение помещений на базе того же комплекта оборудования.
    6. При работе на охлаждение помимо активного режима работы есть возможность использования пониженной температуры природной воды и грунта для реализации пассивного режима без лишних затрат энергии.
    7. Невысокая мощность оборудования не требует прокладки питающего кабеля большого сечения.
    8. Отсутствие необходимости в разрешительной документации.
    9. Возможность использования существующей разводки отопительных приборов.

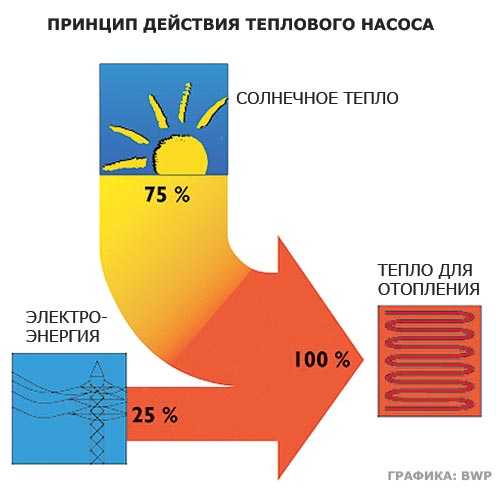

    На производство 1 кВт тепловой мощности достаточно затратить не более 250 Вт. Для отопления частного домовладения на 1 м.кв. площади потребляется всего около 25 Вт/час. И это с учетом горячего водоснабжения. Еще больше повысить энергоэффективность можно путем улучшения теплоизоляции дома.

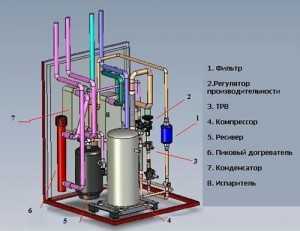

    Как это работает

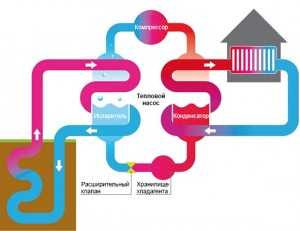

    Тепловой насос, принцип работы которого основан на цикле Карно, расходует энергию не на нагрев теплоносителя, а на перекачивание внешнего тепла. Технология не нова. Тепловые насосы трудятся в наших домах в составе холодильников уже десятки лет. В холодильнике тепло из камеры перемещается наружу. В новейших отопительных установках реализуется обратный процесс. Несмотря на низкую температуру за бортом, энергии там предостаточно.

    Забирать тепло у более холодного тела и отдавать его более горячему становиться возможным, благодаря свойству вещества потреблять энергию при испарении и выделять ее при конденсации, а также повышать свою температуру в результате сжатия. Необходимые условия для кипения и испарения создаются путем изменения давления. В качестве рабочего тела используют жидкость с низкой температурой кипения – фреон.

    В тепловом насосе преобразования происходят в 4 этапа:

    1. Охлажденное ниже температуры внешней среды жидкое рабочее тело циркулирует по контактирующему с ней змеевику. Жидкость нагревается и испаряется.
    2. Газ сжимается компрессором, в результате чего его температура превышается.
    3. В более холодном внутреннем змеевике происходит конденсация с выделением тепла.
    4. Жидкость перепускается через дросселирующее устройство для поддержания разности давлений между конденсатором и испарителем.

    Практическая реализация

    Непосредственный контакт испарителя и конденсатора с внешней и внутренней средой не характерен для систем отопления на базе тепловых насосов. Передача энергии происходит в теплообменниках. Прокачиваемый по внешнему контуру теплоноситель отдает тепло холодному испарителю. Горячий конденсатор передает его в систему отопления дома.

    Эффективность такой схемы сильно зависит от разности температур внешней и внутренней сред. Чем она меньше, тем лучше. Поэтому тепло редко отбирают у наружного воздуха, температура которого может быть очень низкой.

    По месту забора энергии различают установки следующих типов:

    • «грунт-вода»;
    • «вода-вода»;
    • «воздух-вода».

    В качестве теплоносителя в грунтовых и водяных системах используют безопасные незамерзающие жидкости. Это может быть пропиленгликоль. Использование этиленгликоля для таких целей не допускается, так как при разгерметизации системы он вызовет отравление почв или водоносных горизонтов.

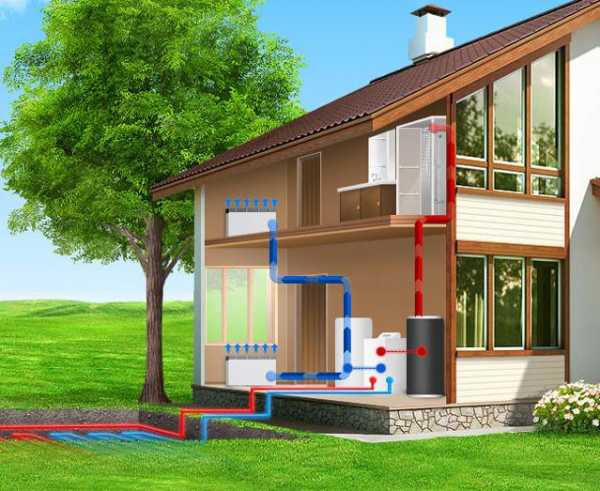

    Установки «грунт-вода»

    Уже на небольшой глубине температура грунта мало зависит от погодных условий, поэтому грунт является эффективной внешней средой. Ниже 5 метров, условия не меняются  в любое время года. Различают 2 типа установок:

    • поверхностный;
    • геотермальный.

    В первых на участке роются протяженные траншеи на глубину ниже уровня промерзания. В них кольцами раскладываются пластиковые трубы сплошного сечения и засыпаются землей.

    В геотермальных системах теплообмен происходит на глубине, в скважинах. Высокие и постоянные температуры в глубинах земли дают хороший экономический эффект. На участке бурятся скважины глубиной от 50 до 100 м в необходимом по расчету количестве. Для одних строений может быть достаточно 1 скважины, для других и 5 будет мало. В скважину опускаются теплообменные зонды.

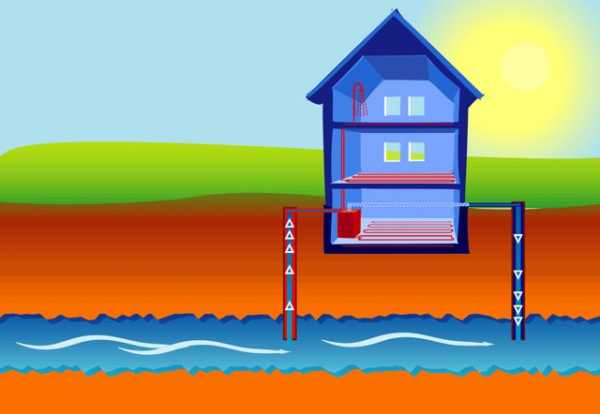

    Установки «вода-вода»

    В таких системах используется энергия незамерзающей зимой воды на дне рек и озер или грунтовых вод. Различают 2 типа водяных установок в зависимости от места реализации теплообмена:

    • в водоеме;
    • на испарителе.

    Первый вариант является наименее затратным в плане капитальных вложений. Трубопровод просто погружается на дно близлежащего водоема и фиксируется от всплытия. Второй применяют при отсутствии в непосредственной близости водоемов. Бурят 2 скважины: расходную и приемную. Из первой вода перекачивается во вторую через теплообменник.

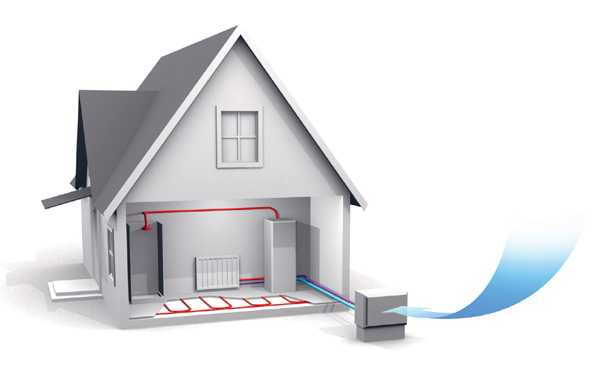

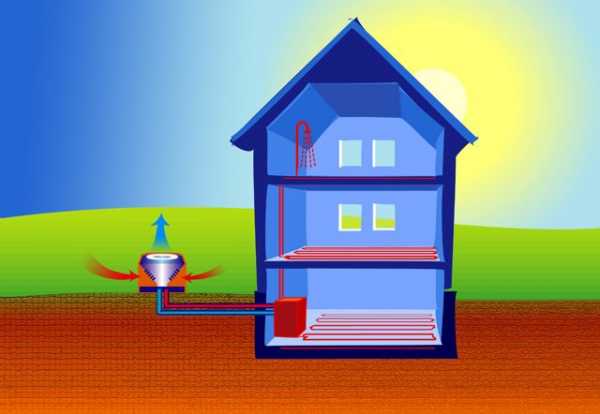

    Установки «воздух-вода»

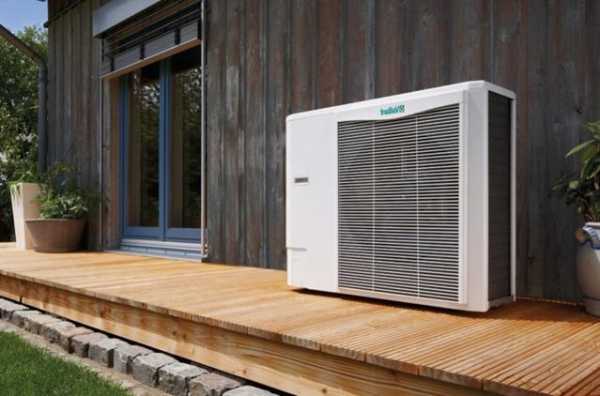

    Воздушный теплообменник устанавливается просто рядом с домом или на крыше. Через него прокачивается наружный воздух. Такие системы менее эффективны, но дешевы. Улучшить характеристики помогает установка в подветренных местах.

    Самостоятельная сборка системы

    При большом желании можно попробовать установить тепловой насос своими руками. Приобретается мощный фреоновый компрессор, бухта медных труб, теплообменники и другие расходные материалы. Но тонкостей в этой работе много. Состоят они не столько в выполнении монтажных работ, сколько в правильном расчете, настройке и балансировке системы.

    Достаточно неудачно подобрать фреоновую магистраль, чтобы попавшая в компрессор жидкость мгновенно вывела его из строя. Сложности также могут возникнуть с реализацией автоматического регулирования производительности системы.

    banivl.ru

    Установка (монтаж) теплового насоса

    Активная заинтересованность в альтернативных технологиях энергетической экономии возникла на фоне сокращения природного ресурсного потенциала, которое привело к увеличению стоимости топливных материалов, а также пересмотру тарифной политики для предприятий и населения. Вместе с тем высокий экологический уровень данных технологий дал мощный толчок их востребованности по всей планете. Организация инженерных систем на основе теплонасосного оборудования популяризировалась как в западных государствах, так и на территории Российской Федерации. Такие системы являются высокопроизводительными и эффективными с экономической точки зрения. В частности, использование одного киловатта электричества позволяет тепловому насосу сгенерировать порядка трех-четырех киловатт тепловой энергии.

    На сегодняшний день с помощью теплонасосного оборудования отапливают не только объекты малоэтажного строительства, но и высотные жилые дома, офисные здания, отели и целые коттеджные поселки. Кроме того, тепловые насосы обеспечивают горячей водой бассейны и охлажденным воздухом здания производственного, общественного и жилого назначения.

    Отопительную систему на базе теплового насоса геотермального типа представляют связанные между собой теплообменниками технические компоненты:

    • наружная геотермальная часть;
    • отопительная система, получающая тепловую энергию от наружной части, извлекающей низкопроизводительное тепло из природного источника;
    • теплонасосное устройство, состоящее из контура с хладагентом, транспортировку которого регулирует компрессорное оборудование и автоматическая система.

    Для установки теплонасосного оборудования под ключ не нужно строить специальное помещение-котельную. Единственным необходимым мероприятием является дополнительный энергетический источник (ветровой, дизельный, бензиновый или любой другой генератор), обеспечивающий бесперебойную подачу электричества в непредвиденных ситуациях.

    Особенности монтажа геотермального теплового насоса на примере загородного дома

    Наглядным примером является рассмотрение отопительной системы с возможностью отдельной подачи горячей воды в помещения объекта малоэтажного строительства, площадь которого составляет 130-250 квадратных метров.

    Задействованный тепловой насос имеет номинальную тепловую производительность (в оптимальных теплоизоляционных условиях) порядка двенадцати-пятнадцати киловатт. Установленное в тепловом насосе компрессорное оборудование требует потребления около четырех киловатт электроэнергии. В случае достаточной площади земельной территории и соответствующих гидрогеологических условий отопительную систему представляет горизонтально расположенный геотермальный контур. Если брать для расчета тепловую производительность на уровне двенадцати киловатт, наружный контур будет иметь длину порядка четырехсот метров. Что касается общей длины земляного канала, в который будет помещен контур, она составляет двести метров. В случае предполагаемой тепловой производительности на уровне пятнадцати-шестнадцати киловатт наружный контур будет иметь длину около шестисот метров. Нужно учитывать, что монтажные операции предполагают выдержку расстояния между трубопроводами контура на минимальном уровне 0,8 метра при монтажной глубине полтора метра. Уменьшить гидравлическое сопротивление контура можно путем его разделения на петли. Длина каждой из них должна составлять двести метров. Соединение контурных петель возможно благодаря коллектору, который расположен в помещении и, в свою очередь, соединяет петли с тепловым насосом.

    Если площади земельной территории недостаточно для размещения стандартного горизонтального геотермального контура, тогда возможна реализация альтернативного варианта, выполненного в виде скважин глубиной тридцать-пятьдесят метров с горизонтальными промежутками. После того как контурные трубопроводы окажутся в скважинах, в них закачивают буровой раствор или бетонит. Организация геотермальных скважин не предполагает наличия обсадных трубопроводов, которые используются в водяных скважинах, поэтому такое бурение требует меньших капиталовложений. Скважины для теплонасосного оборудования производительностью двенадцать киловатт имеют минимальную общую длину 150 метров.

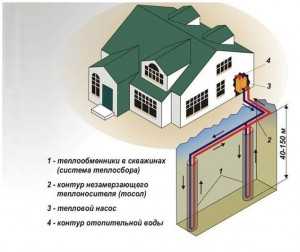

    Геотермальный контур, выполненный в виде скважин

    В случае недалекого расположения открытого водоема рекомендуется организация гидравлического контура по причине исчезновения потребности в буровых операциях. Однако целостность такого контура может быть нарушена во время перемещения по водоему плавательных средств или рыболовных мероприятий.

    Особенности монтажа тепловых насосов «воздух-воздух»

    Тепловые насосы воздушного типа используются в южных регионах Российской Федерации по причине серьезного падения их производительности в условиях отрицательного температурного режима (ниже пяти градусов по Цельсию). В связи с этим подобными устройствами оснащают системы с двумя энергетическими источниками. Так, теплонасосное оборудование воздушного типа имеет производительность на уровне семидесяти-восьмидесяти процентов от предельных нужд в зимний период. В условиях максимального снижения температуры происходит активация вспомогательного теплового источника (например, жидкостного котельного оборудования или электрического нагревателя), который способен восполнить дефицит производительности теплового насоса. Если наступают сильные морозы, пользователь может столкнуться с обледенением вентилятора, из-за чего отопительная система перестает функционировать. Для возобновления ее работоспособности нужно дождаться, пока оттает вентилятор.

    Принцип монтажа воздушного теплового насоса

    Тепловой насос является универсальным устройством, то есть адаптирован к любой отопительной системе. При этом максимальная эффективность подобного оборудования достигается при взаимодействии с «теплым полом». Потребляя один киловатт электричества, тепловой насос производит в диапазоне четырех-пяти киловатт тепловой энергии. Для сравнения традиционный радиатор использует один киловатт электрической энергии с целью отдачи чуть больше трех киловатт тепла.

    Тепловой насос и «теплый пол»

    Организация системы отопления «теплый пол» предполагает задействование полиэтиленовых трубопроводов, имеющих препятствующий диффузии слой. Диаметр каждого такого трубопровода обычно составляет шестнадцать миллиметров. Подробности, связанные с принципом установки трубопроводов и интервалом их расположения, устанавливаются при разработке проектной документации. Например, стандартная организация отопительной системы в двухэтажном жилом здании предполагает:

    • поэтажный монтаж системных контуров на пять или шесть петельных единиц,
    • соединение теплового насоса с коллекторами системы «теплый пол» посредством PEXили PPRтрубопроводов.

    Вместе с тем предусматриваются два варианта установления температурного режима в помещениях. Первый из них предполагает поэтажный монтаж индивидуальных температурных датчиков. Более дорогостоящий вариант связан с установкой датчика в каждом отдельном помещении.

    Организация ГВС

    Также существует два варианта организации системы горячего водоснабжения с использованием теплового насоса. В первом случае речь идет об электрическом водонагревателе, который интегрирован с циркуляционной петлей вспомогательного устройства теплового обмена, имеющегося в теплонасосном оборудовании. Такое решение позволяет снять перегрев в системе. Вместе с тем нагнетаемый компрессором хладагент позволяет изменить температуру воды до семидесяти градусов Цельсия. Вторым вариантом является косвенно функционирующий водонагреватель, за счет которого температура воды подымается до пятидесяти градусов Цельсия даже в том случае, если не работает отопительная система.

    Тепловой насос, построенный на базе спирального компрессорного оборудования, устройств теплообмена пластинчатого типа и компонентов автоматического управления, также состоит из двух циркуляционных насосов (один обслуживает наружный контур, а второй – отопительную систему), предохранительных клапанов и автоматического отводчика воздуха. При этом тепловой насос монтируется без задействования специального оборудования. В помещениях, где организована достаточная звуковая изоляция, рациональна установка теплонасосного оборудования, имеющего компрессор поршневого типа.

    От чего зависит стоимость установки теплового насоса

    На цену монтажа влияет тип оборудования. Установка воздушного теплонасоса по объему работ и стоимости сравнима с установкой обычного кондиционера. Подключение геотермального оборудования более затратно, т. к. требует бурения скважин и прокладки геотермального контура.

    Вкратце о монтаже тепловых насосов:

    Автоматическое управление теплонасосным оборудованием возможно благодаря:

    1. Электронному термостату, поддерживающему температуру теплоносителя на определенном уровне.
    2. Контроллеру, способному контролировать функционирование теплового насоса в зависимости от метеорологической обстановки. Кроме того, он позволяет контролировать работу насоса дистанционно. Такая автоматика может иметь дополнительные функции, например, интегрировать теплонасосное устройство с системой «умный дом» или выполнять контрольные операции посредством цифровых гаджетов.

    Установка горизонтально расположенных коллекторов требует:

    1. Проведения земляных операций.
    2. Монтажа трубопроводов и горизонтально расположенного коллектора.
    3. Тестовых мероприятий. В таком случае проверяется герметичность трубопроводов и их испытание на соответствие требованиям по функциональному давлению.

    При бурении геотермальной скважины необходимо:

    1. Провести буровые операции.
    2. Монтировать геологический зонд.
    3. Выполнить тестовые мероприятия.
    4. Тампонировать скважину.

    Установка водного коллектора заключается в:

    1. Проведении земляных операций. На данном этапе выкапываются направляющиеся к водоему каналы.
    2. Установке трубопроводов в донном пространстве водоема.
    3. Проверке герметичности и пусконаладочных мероприятиях.

    Тепловой узел обустраивается следующим образом:

    1. Устанавливается соединительный коллектор наружного контура.
    2. Проверяется герметичность трубопроводов коллектора и определяется их функциональное давление.
    3. Соединяются трубопроводы с тепловым насосом.
    4. Устанавливается котельное оборудование.
    5. Устанавливается система автоматического управления.
    6. Подключается наружный контур, отвечающий за сбор низкопотенциальной тепловой энергии.
    7. Подключается отопительная система.
    8. Тестируется система автоматического управления.

    На финальном этапе установки отопительной системы с использованием теплового насоса осуществляются мероприятия по пуску и настройке системы, в процессе которых:

    • В контур закачивается теплоноситель.
    • Индивидуальные узлы отопительной системы подвергаются тестированию.
    • Запускается отопительная система и проверяется функционирование датчиков.
    • Регулируется и настраивается автоматическое оборудование с последующим повторным запуском отопительной системы.

    teplovoy-nasos.baltik-company.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
